N4937-分度机构旋转工作台的设计 下载积分：50　资料编号： N4937

作品包括:

Word设计说明书1份，共50页

任务书一份

开题报告一份

外文翻译一份

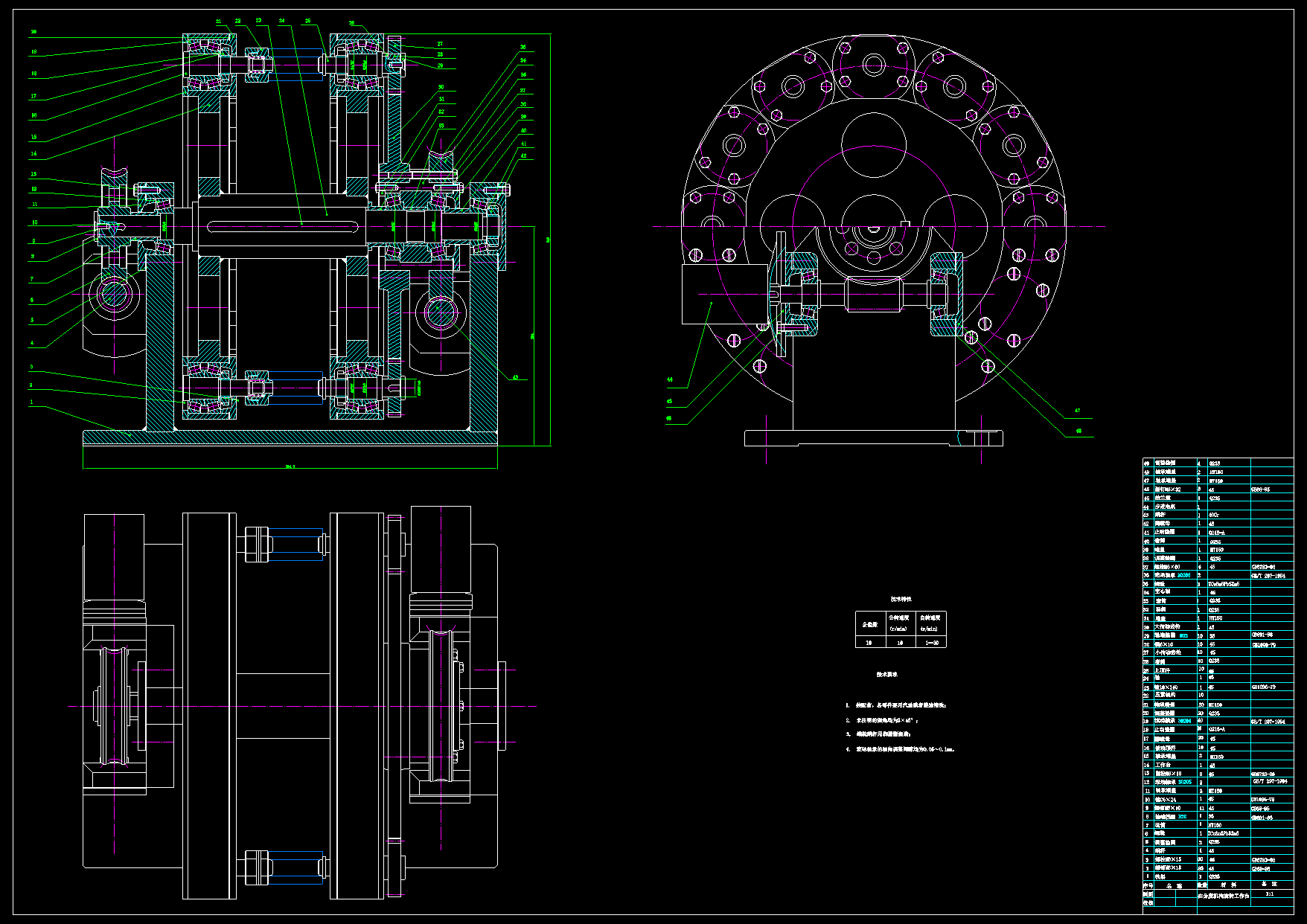

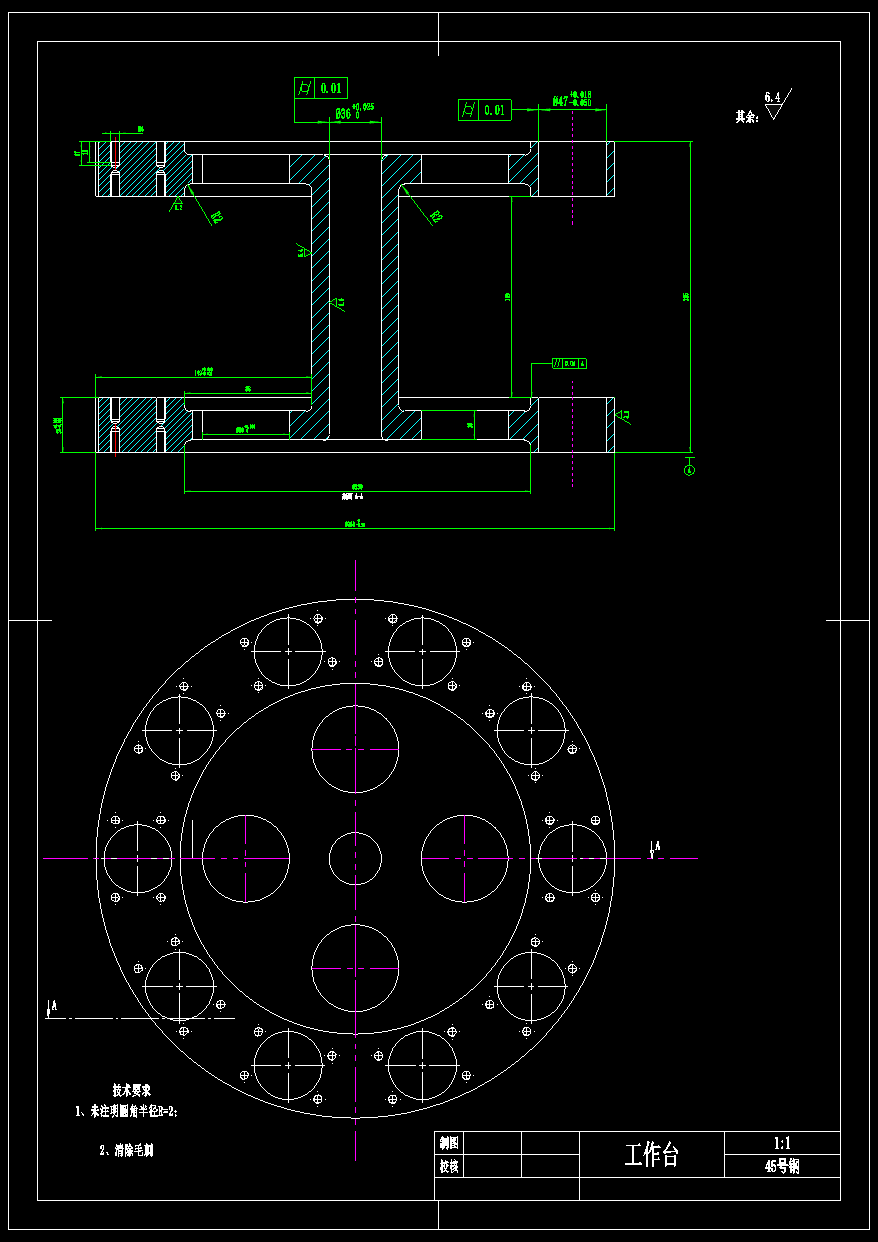

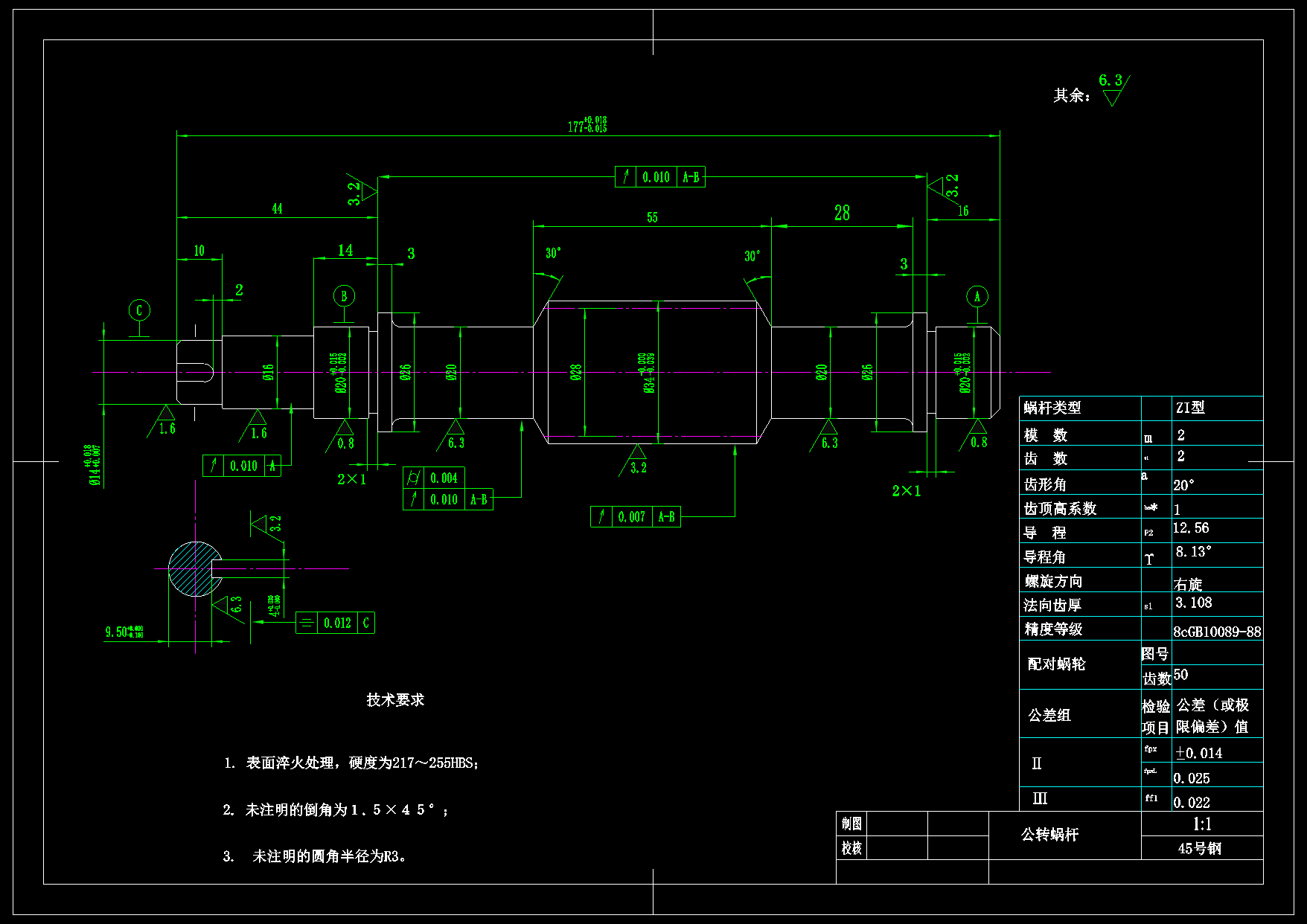

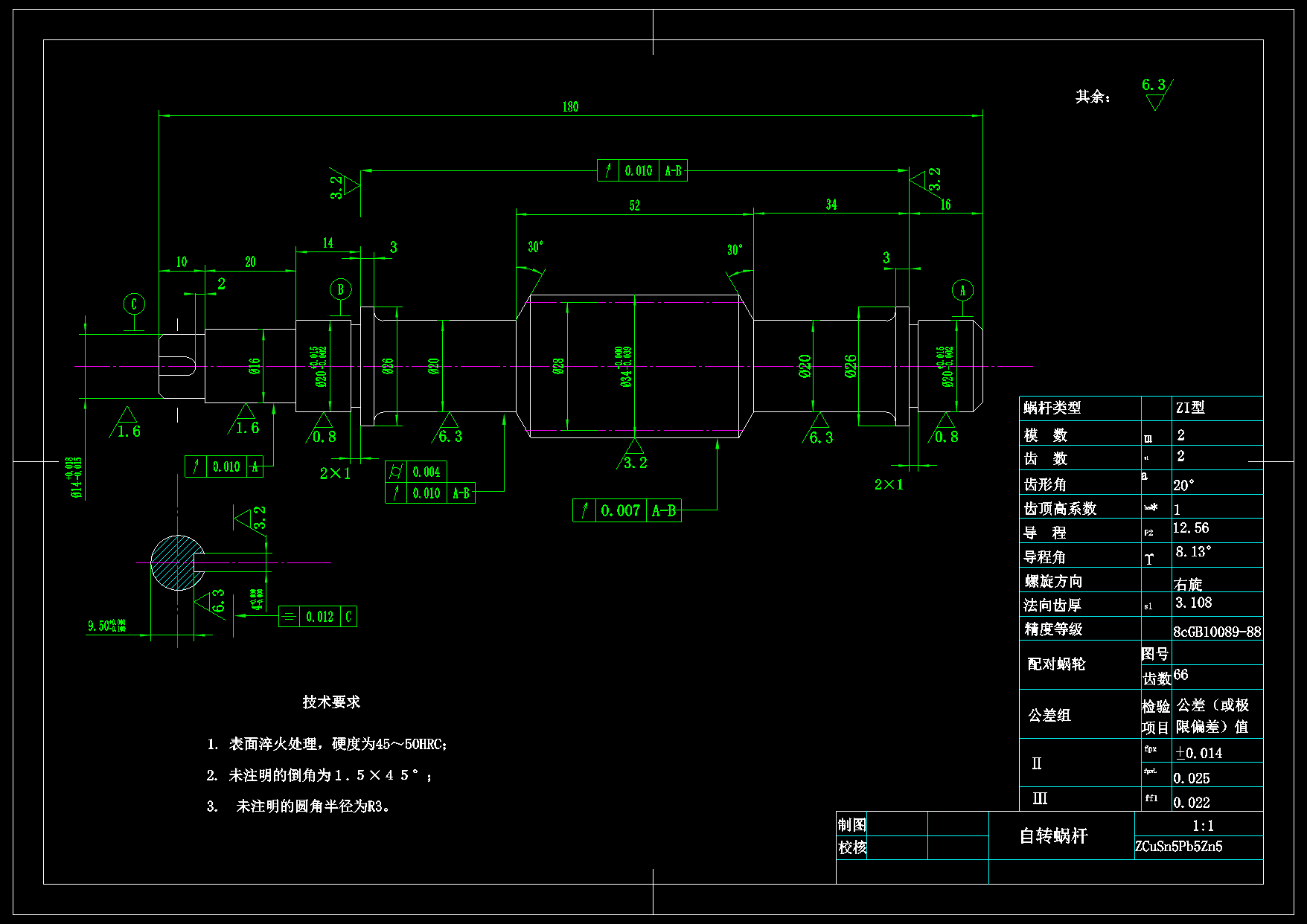

CAD版本图纸，共10张

摘要

 本工作台的工作原理：首先从加工零件的装夹出发，设计加工的零件为圆柱体，装夹机构分为主动顶杆与从动顶杆，从动顶杆可在水平方向移动一定距离，装夹时，工件水平放置与主动顶杆与从动顶杆之间，由动顶杆提供夹紧力讲工件夹紧。然后是工作台工位的布置，工作转台为两对称分布的圆盘，中间由一空心轴连接，工位则均匀的分布在圆盘上面。最后是工作台的运转，工作台运转可分为公转与自转，自转体现在工位的自转，带动工件自转完成焊接；公转体现在工作转台的旋转，实现加工工位之间的转换。公转采用间歇式旋转，而其停顿的时间恰为工位自转一周所用时间。公转的间歇式运动由步进电机实行。
