N4975-节能型长冲程抽油机设计【含SW三维图】 下载积分：50　资料编号： N4975

作品包括:

Word设计说明书1份，共45页

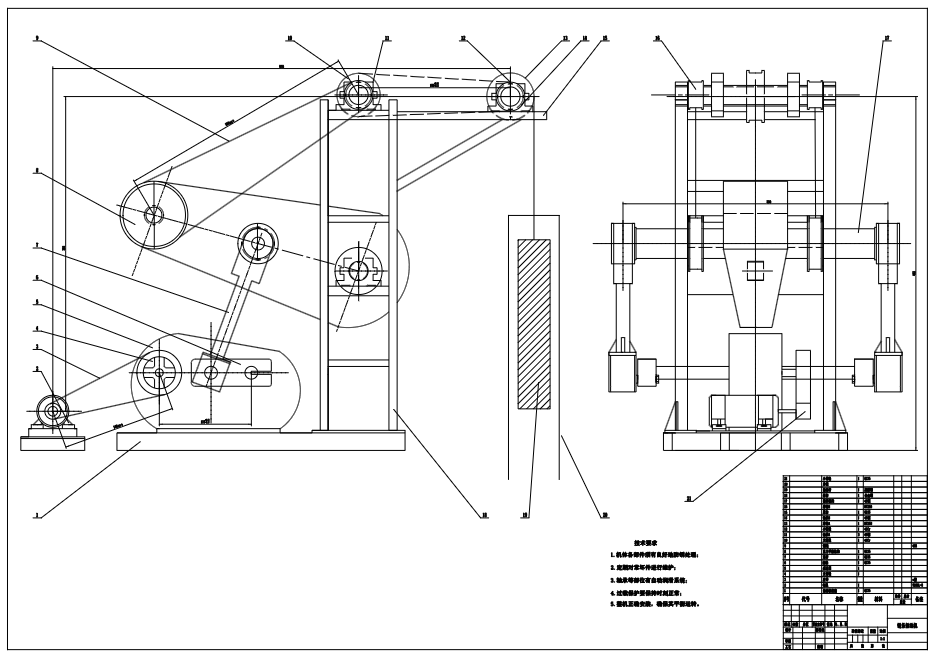

CAD版本图纸，共10张

SW三维图一套

摘要

对游梁式抽油机进行增大行程的改进设计时，面临着的缺点如:整体造价高，整体外形尺寸大，且使用消耗功率较多等突出问题。按照采油工艺的要求，目前所有的国家都在研制一种长冲程，能承受大载荷，低冲次，且高效节能的抽油机。其中所述的链条抽油机就能满足上述要求，具有结构较为简单，整体质量轻，且耗能少，冲次低，冲程长，悬点加速度变化小，运动过程的惯性载荷小，整体平稳，减速器设定的额定扭矩小和便于安装等特点本文阐述了一种新型的链条抽油机，利用增大转角机构原理、滑轮组增倍原理对现有抽油机进行了改进，对改进后的抽油机部分进行详细的总体设计，对零部件进行必要的强度校核，完成整体装配后对其进行了三维建模和有限元分析。
