N4985-双缸液压剪板机液压系统设计 下载积分：50　资料编号： N4985

作品包括:

Word设计说明书1份

CAD版本图纸，共6张

摘要

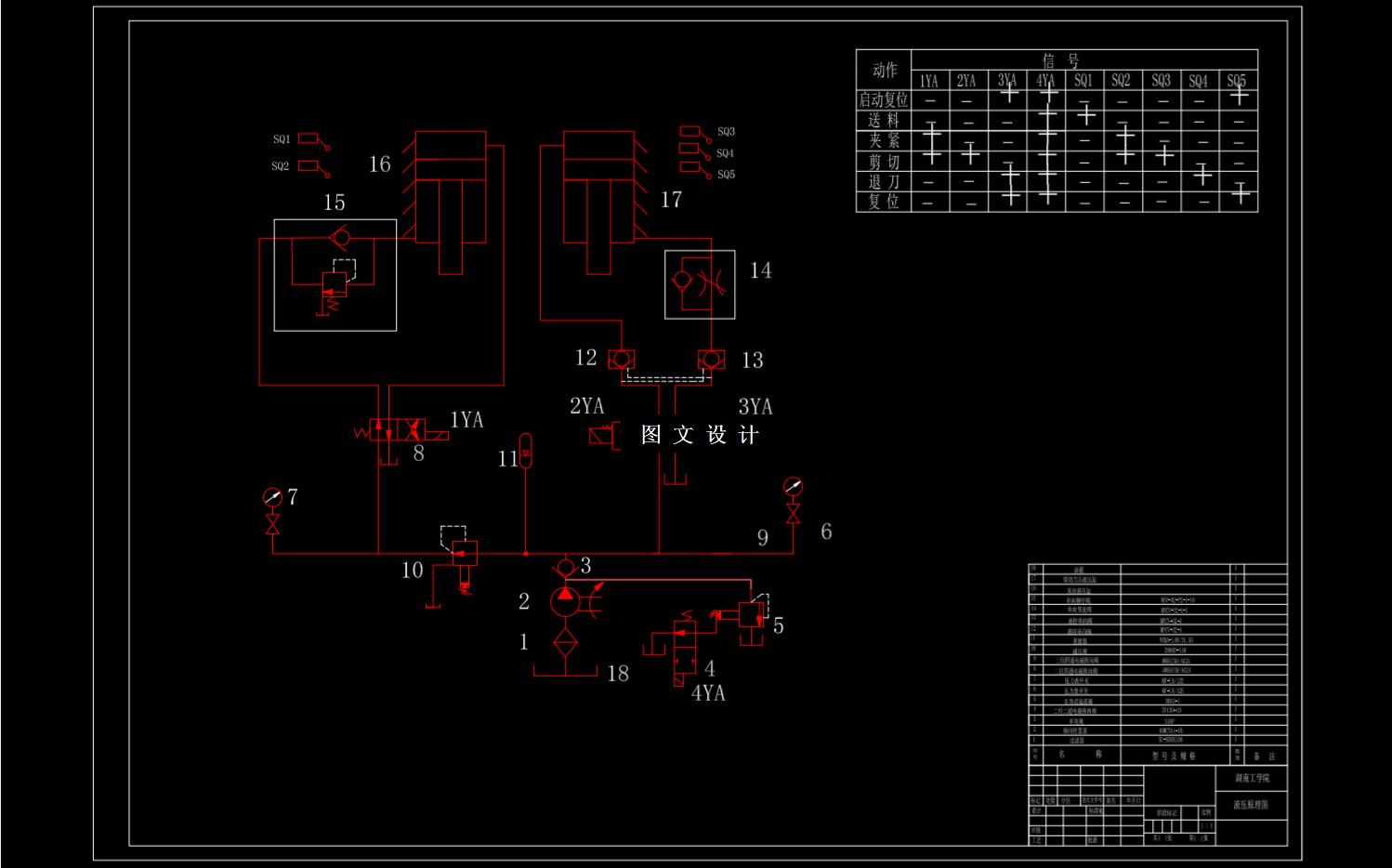

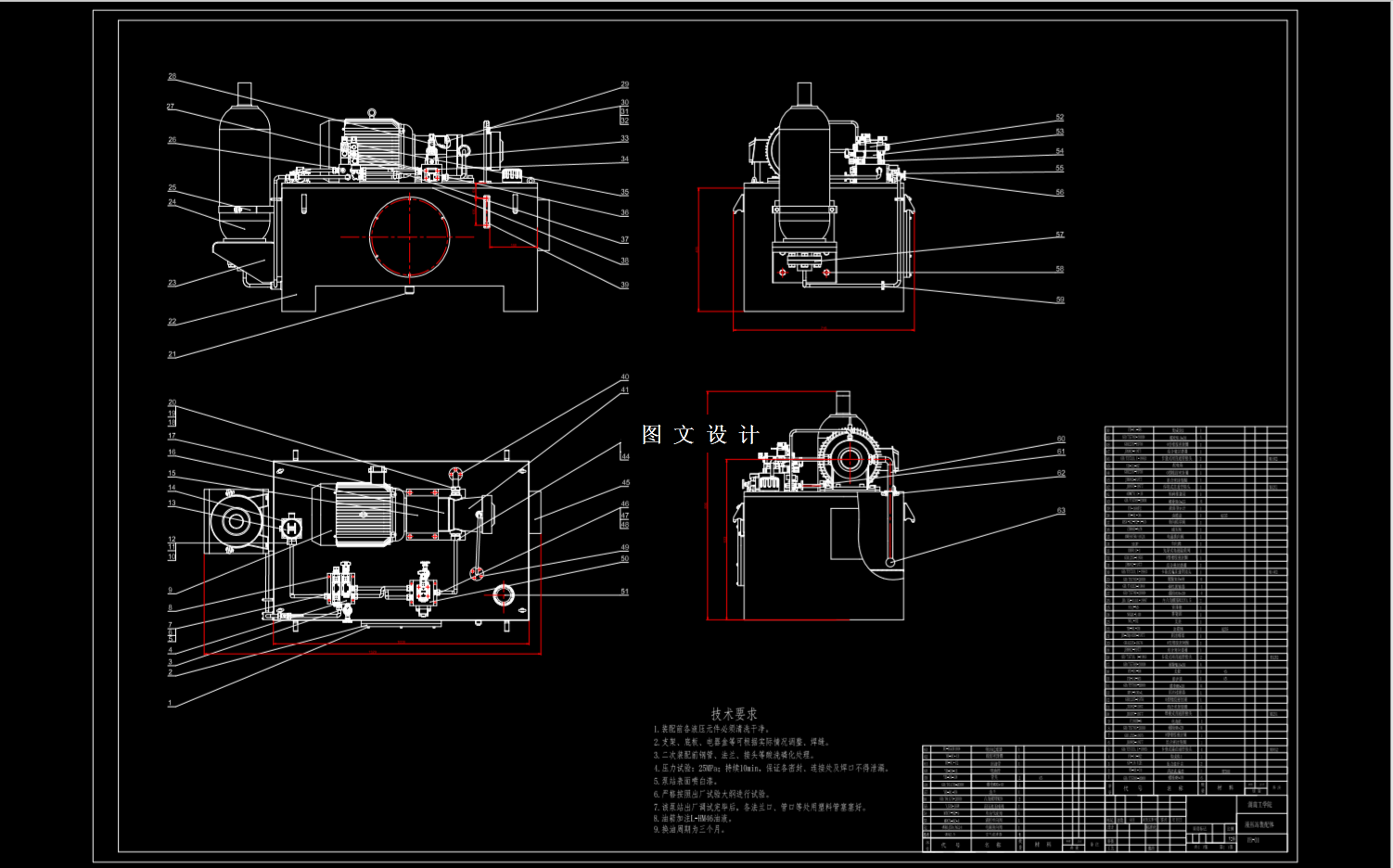

双缸液压式板料剪切机液压系统设计，这次液压系统的设计分析了液压系统的工作原理以及液压系统的工况，参考了相关液压设计手册，依据各类标准，通过合理推算和反复验算。对液压缸的尺寸进行了详细的计算，计算并选定了液压泵、电动机以及液压元件的型号，计算了油管的内径和油箱的有效容积，对液压系统的性能进行了验算，并设计了油箱、液压阀块和液压站的结构设计，绘制了二维装配图纸、油箱等非标零件图、完整的液压系统原理图。
