N4994-一款机壳模具设计【含UG三维图】 下载积分：50　资料编号： N4994

作品包括:

Word设计说明书1份

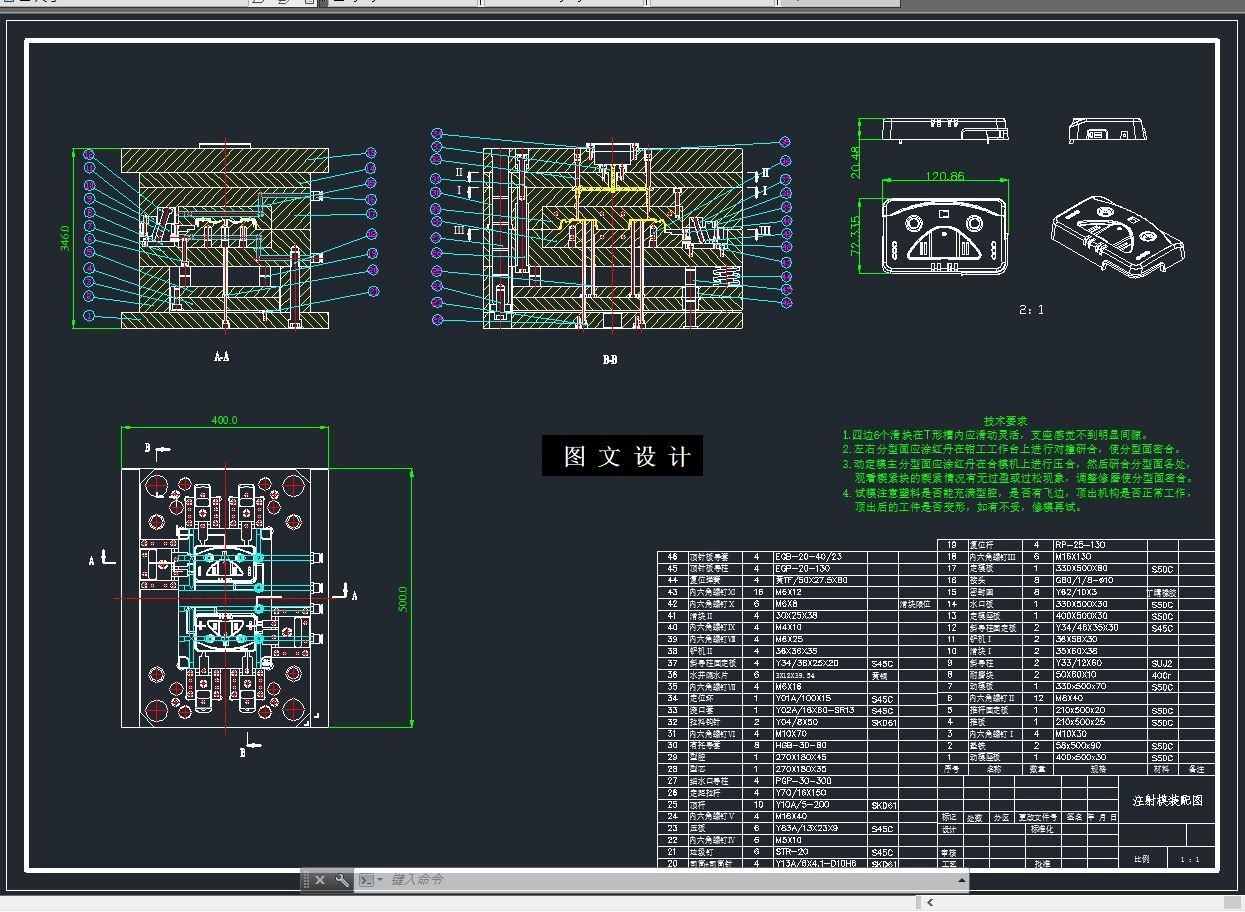

CAD版本图纸一套

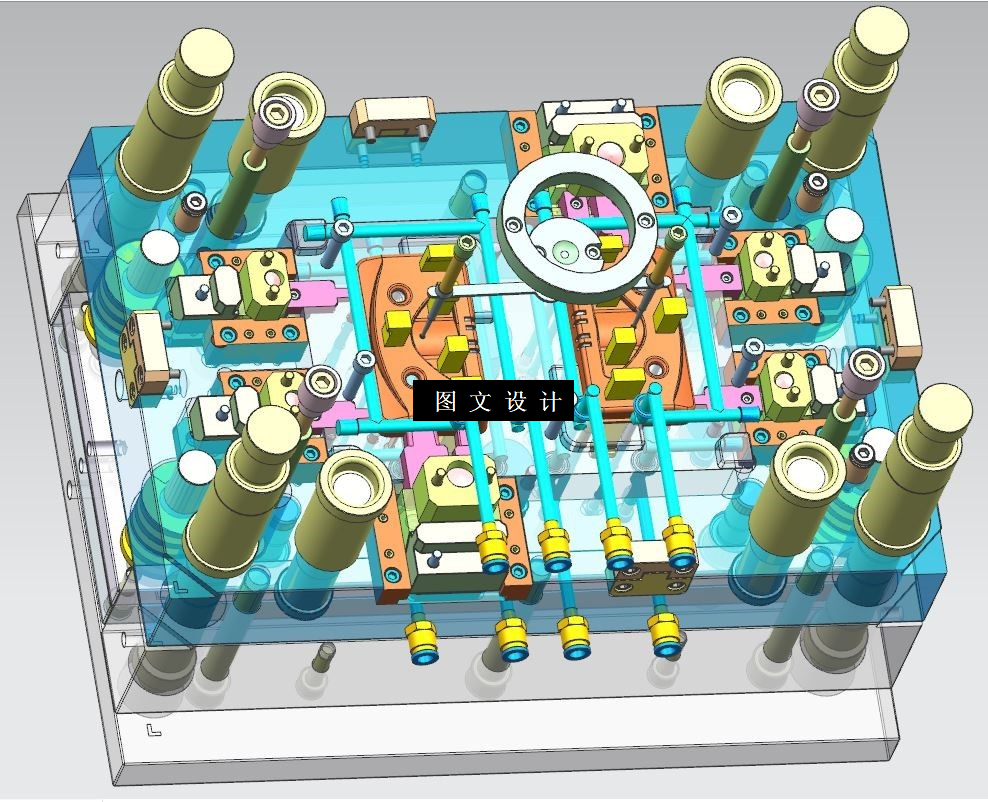

UG三维图一份

摘要

本作品设计的是一款机壳模具。模具采用一模两腔设计，各有有一个行位，选用注塑机型号为XS-Z-80，该模具使用细水口的形式，利于实现自动化，浇口可以自动拉断，然后通过机械手夹出产品跟浇注凝料。型芯冷却采用了“水井”可以冷却到塑件内表面上部分，采用小拉杆进行定距而不采用塞打螺钉或拉板进行定距，这样更加稳定而且容易拆装模具。

1173449
