作品包括:
Word设计说明书1份,共25页
CAD版本图纸,共2张
摘要

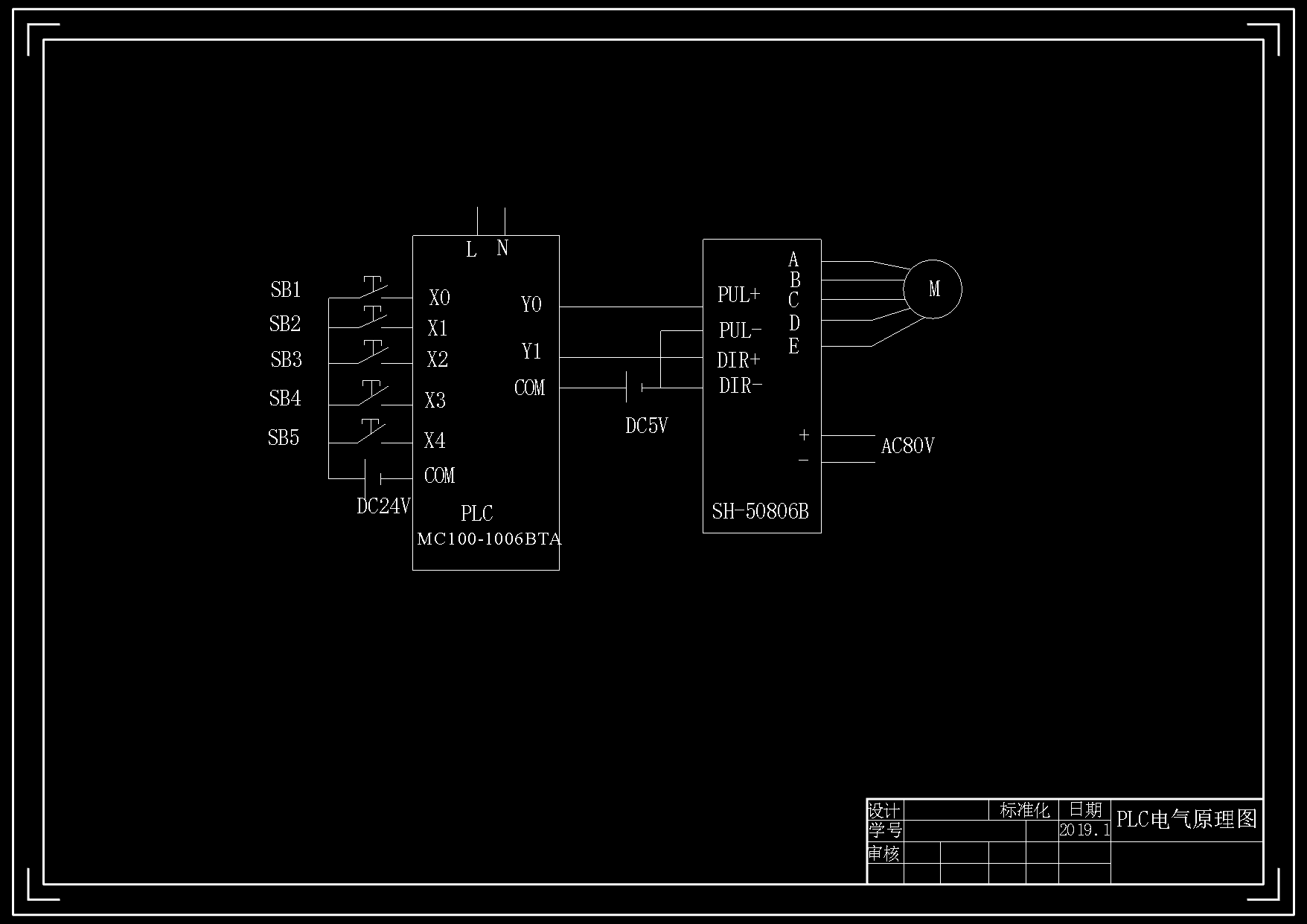

本设计包含单轴数控工作台装配图纸,设计说明书,电气原理图,梯形图。 设计参数 1)立铣刀最大直径d=15mm; 2)立铣刀齿数z=3 3)最大铣削宽度αe=14mm 4)最大背吃刀量αp=8mm 5)加工材料为碳素钢或有色金属; 6)脉冲当量0.01mm/脉冲; 7)定位精度为±0.02mm; 8)工作台台面尺寸230mm×230mm,加工范围为250mm×250mm; 9)工作台空载最快移动速度Vxmax=Vymax=2600mm/min; 10)工作台进给最快移动速度Vxmax=Vymax=360mm/min;
