N5059-气吸式金银花花叶分离机设计【含SW三维图】 下载积分：50　资料编号： N5059

作品包括:

Word设计说明书1份

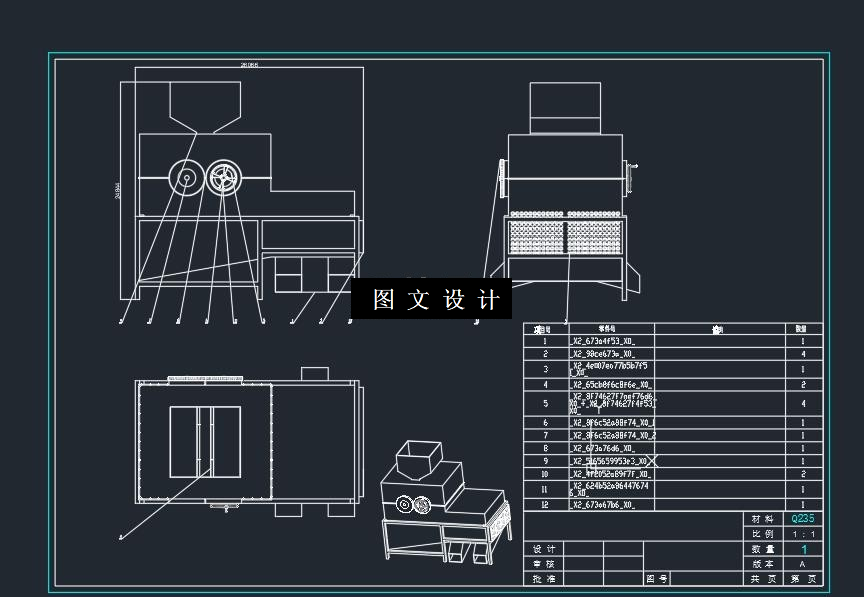

CAD版本图纸，共5张

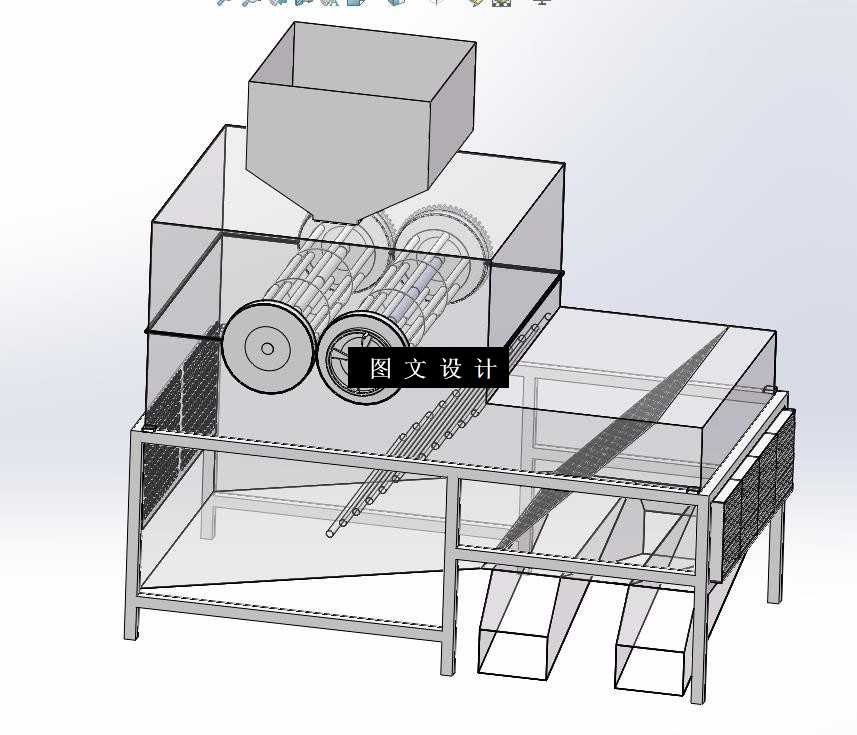

SW三维图一套

摘要

气吸式金银花花叶分离机由四个系统共同组成，分别为输入系统、花叶分离系统、花蕾分级系统和输出系统。当启动电源后，在物料输入装置一端的物料仓里加入花叶混合物，混合物会因自身的重力匀速均量落至分离装置中，金银花花叶混合物首先到达分离区的分散装置[23]，在分散区域将花和叶子分散开，花会被气压差吸进相拥的孔中，落到收集装置中，分离装置中的花、叶和花叶相连物则会被分离装置分散从而被吸气装置吸到相对应得收集装置中，在旋转分散装置的转动过程中，花叶相连型的连接处在分散装置翻滚的过程中会断裂，是花和叶分离开来，断裂后的花蕾会被气压差输送至收集装置中，叶子则会从分散装置的下方直接落下，完成了花和叶的分离工作；通过气压差被吸到收集装置的花蕾，进一步通过分级装置对花蕾进行大小的分级，便于优质花蕾的集装以及对残次花蕾的筛选。分级装置会将花蕾分为大、中、小三个等级，其工作原理是气压差会对花蕾产生一个水平的推力，使花蕾的运动呈类抛物运动[24]，而推力的大小与花蕾的大小有关，则花蕾较大受力较大、花蕾较小受力较小，进而花蕾的运动曲线随着花蕾大小的不同而不同，因此利用花蕾运动曲线的不同对花蕾进行分级。
