N5073-卡片制件冲裁级进模的设计【含三维图】 下载积分：400　资料编号： N5073

作品包括:

Word设计说明书1份

CAD版本图纸，共5张

STP三维总图一份

摘要

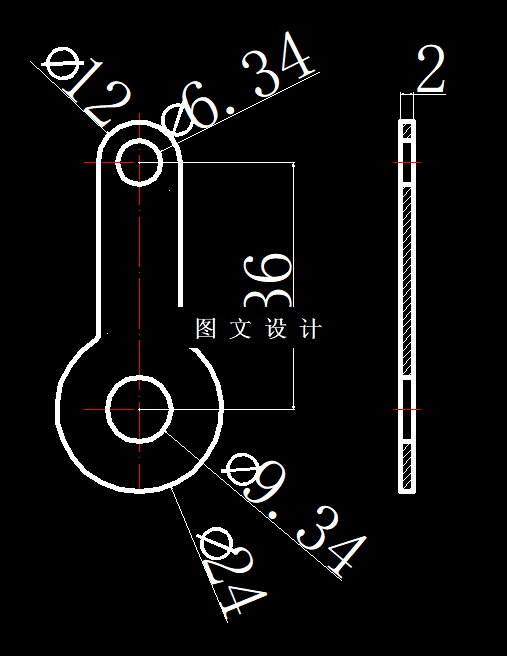

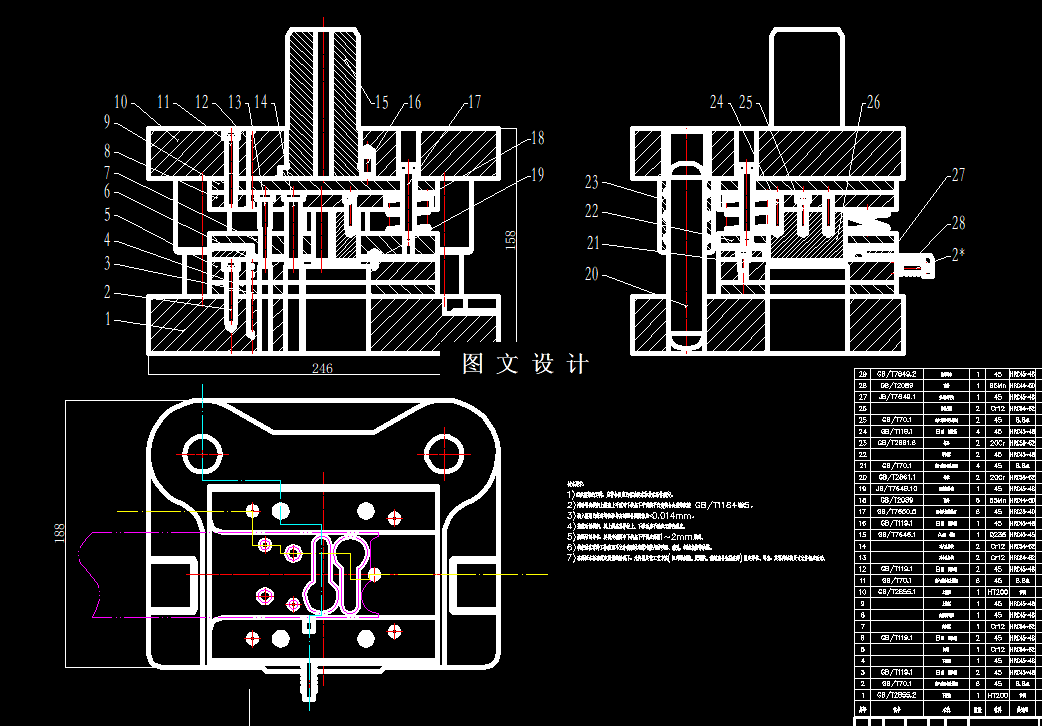

卡片制件冲裁级进模的设计 技术要求： 1)组成模架的零件，应符合相应的标准要求和技术条件规定。 2)滑动导向模架上模座上平面对下模座下平面的平行度符合公差等级按 GB/T1184等级5。 3)装入模架的每对导柱和导套的配合间隙值应＜0.014mm。 4)装配后的模架，其上模座沿导柱上、下移动应平稳和无滞住现象。 5)装配后的导柱，其固定端面与下模座下平面应保留1~2mm距离。 6)模架的各零件工作表面不允许有裂纹和影响使用的砂眼、缩孔、机械损伤等缺陷。 7)在保证本标准规定质量的情况下，允许用其他工艺方法(如环氧树脂、厌氧胶、低熔点合金浇注等)固定导柱、导套，其零件结构尺寸允许相应改动。
