N5131-乘用车转向系统设计 下载积分：50　资料编号： N5131

作品包括:

Word设计说明书1份

任务书一份

开题报告一份

PPT答辩一份

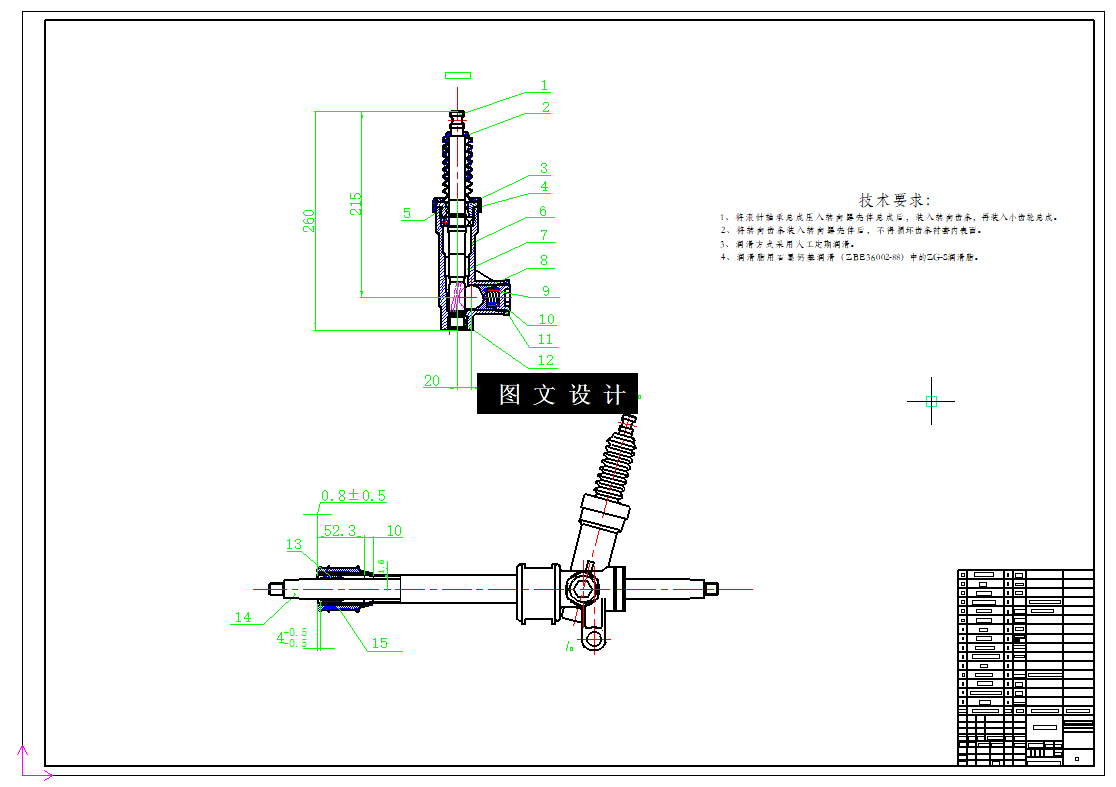

CAD版本图纸，共6张

摘要

轿车体积小，质量轻，轴荷小，在该设计中其转向系统采用动力式转向系统。其主要部件由转向操纵机构、转向器、转向减震器、转向传动机构、电动机和传感器组成。其中转向操纵机构包括转向盘、转向管柱、转向轴和转向万向节。根据电动助力转向和液压助力转向系统的比较，将采用电动助力转向系统。轿车采用独立悬架，采用齿轮齿条式转向器，所以，在设计中会采用转向轴助力转向。通过《汽车设计》和《汽车底盘设计》等参考文献，计算出各零部件的尺寸参数。运用AutoCAD和Solidworks绘图软件将转向系统总成，转向器装配图和基本零件图绘制出来。轿车转向系统结构简单，布置方便，操纵轻便，制造成本低，能有效地降低轿车本身质量和生产成本。转向系统的设计应采用现代汽车设计技术，力求使其性能达到工作安全可靠，环保性好等要求。
