N5179-谷物比重分级去石机设计 下载积分：50　资料编号： N5179

作品包括:

Word设计说明书1份

CAD版本图纸，共5张

摘要

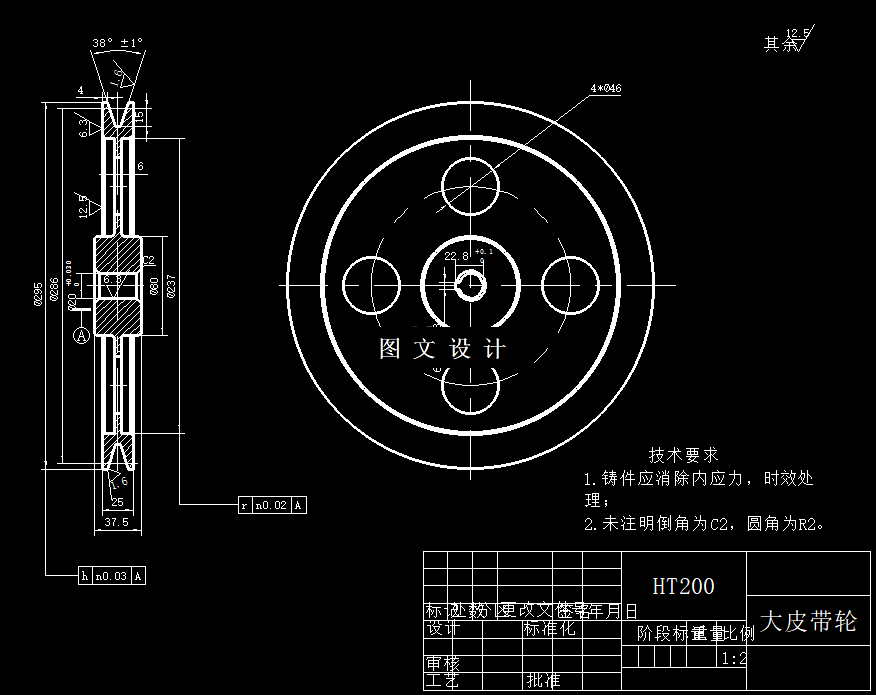

在面粉加工等设备清理工艺过程中，需要筛除在谷物中与粮粒相差不多的泥土和石子，在无法采用筛选设备的情况下，往往需要谷物比重分级去石机的帮助。谷物比重分级去石机的使用大大的减少了粮食中的含石量，对于粮食生产来说发挥这必不可少的作用。 本文所研究的谷物比重分级去石机是吸风式清理去石机主要是将小麦、稻谷类等原材料中的小杂、大杂、并肩石以及并肩泥等进行分离处理，进而获到含杂率较低的谷物颗粒。吸风式清理去石机与传统去石机相较，具有石中含粮少、去石效率高、结构简单、维修方便、耗电低等优点。本机主要由筛网、去石筛网和吸尘风机三部分组成，在本次设计中对其中的筛面斜度、流量、风量的数值进行了确定，筛网选用的是厚2.5mm的薄钢板制成，去石筛由正向和反向的鱼鳞孔筛板构造而成偏心连杆机构安装在筛体的对称中心位置，传动轴通过连杆和螺母与去石装置相连，从而实现去石装置的振动，吸尘风机由电动机和风叶轮组成。电动机经过轴和风叶轮进行连接，进而风叶轮转动。振动电机安装在筛体中间，与筛体重心位置重合。 在本次设计中进行了V带的设计，大带轮选用腹板式结构，小带轮选用实心轮结构，采用HT200制造。同时对轴也进行了设计，轴采用45号钢，调质处理，根据传动轴上的零件装配关系，确定了各段轴长和直径。对石子在筛面上的运动进行了分析，在设计过程中对轴的强度和危险截面进行了校核，校核结果设计合理，从而保证设计的可靠性。
