N5184-四轴钻孔组合钻床设计 下载积分：50　资料编号： N5184

作品包括:

Word设计说明书1份

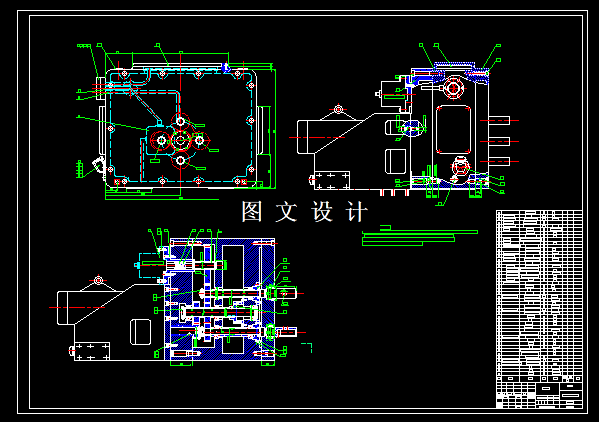

CAD版本图纸，共7张

摘要

本课题需要设计一台加工箱体零件的两侧孔的卧式组合钻床，主要完成机床总体和主轴箱的设计及主轴，轴承的设计。 根据课题要求，本文先假设一个两侧需要钻孔的箱体零件，根据加工工件的结构特点、加工部位、尺寸精度、表面粗糙度及生产率等要求，确定该机床为双面卧式组合机床；根据零件的大小及被加工孔的位置确定主轴箱的轮廓尺寸，通过计算扭矩确定主轴和传动轴的直径；根据受力情况，选择主轴轴承，并验算轴承的寿命。设计过程中，在满足设计要求的同时，应该注意相互间的合理配合，这样才能从整体上把握组合机床的性能和结构。
