N5202-自动钻孔机结构设计 下载积分：50　资料编号： N5202

作品包括:

Word设计说明书1份，共46页

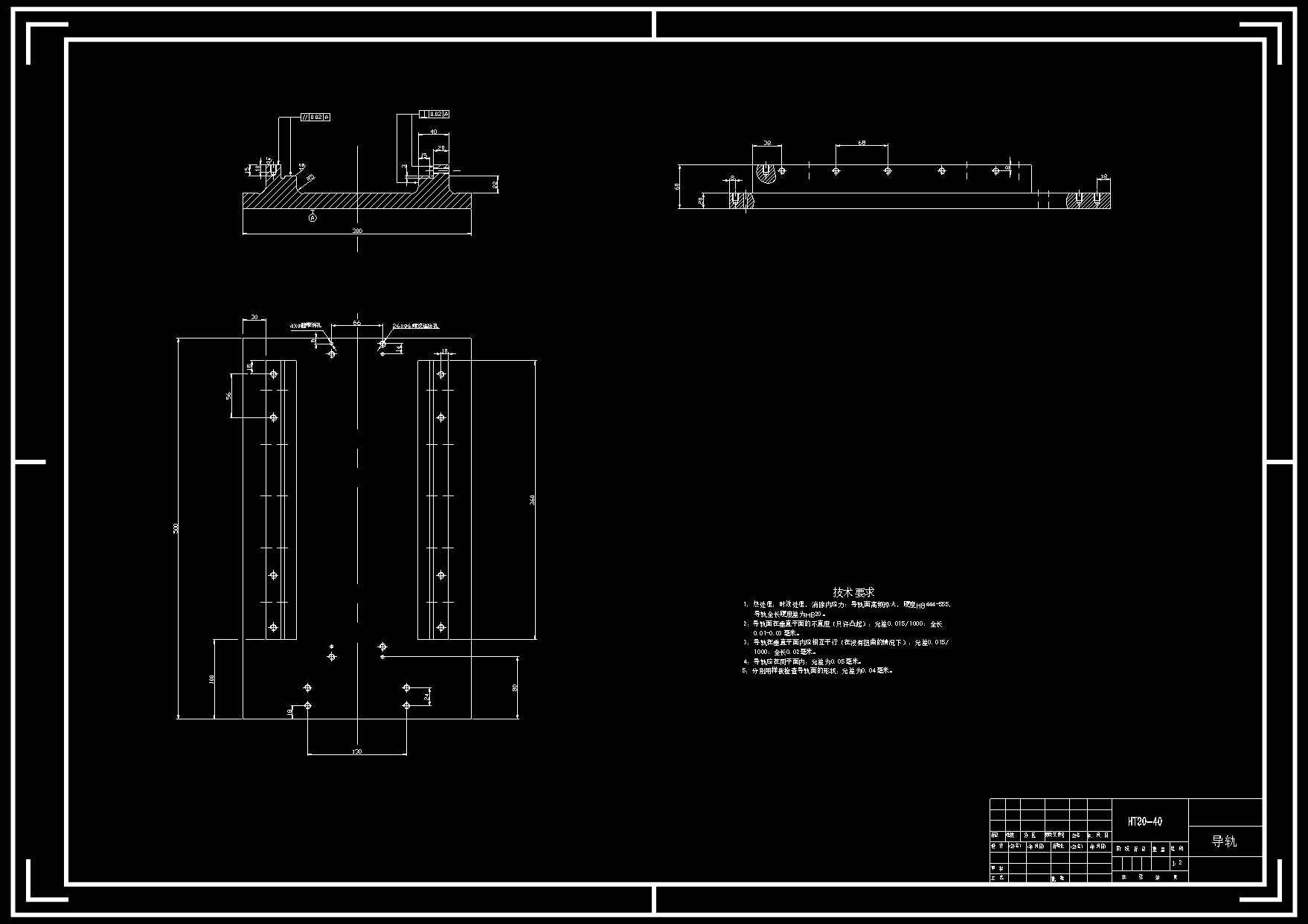

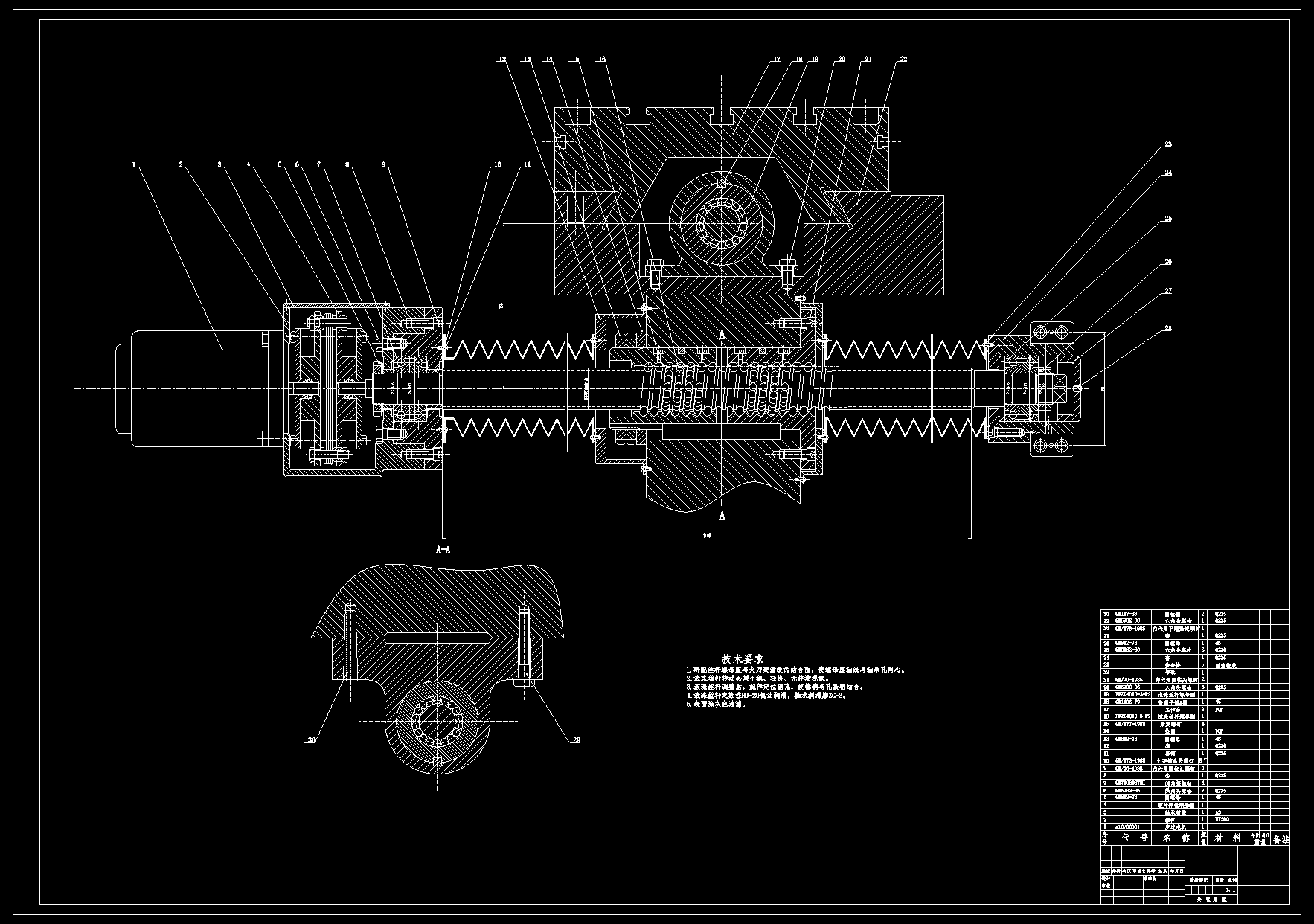

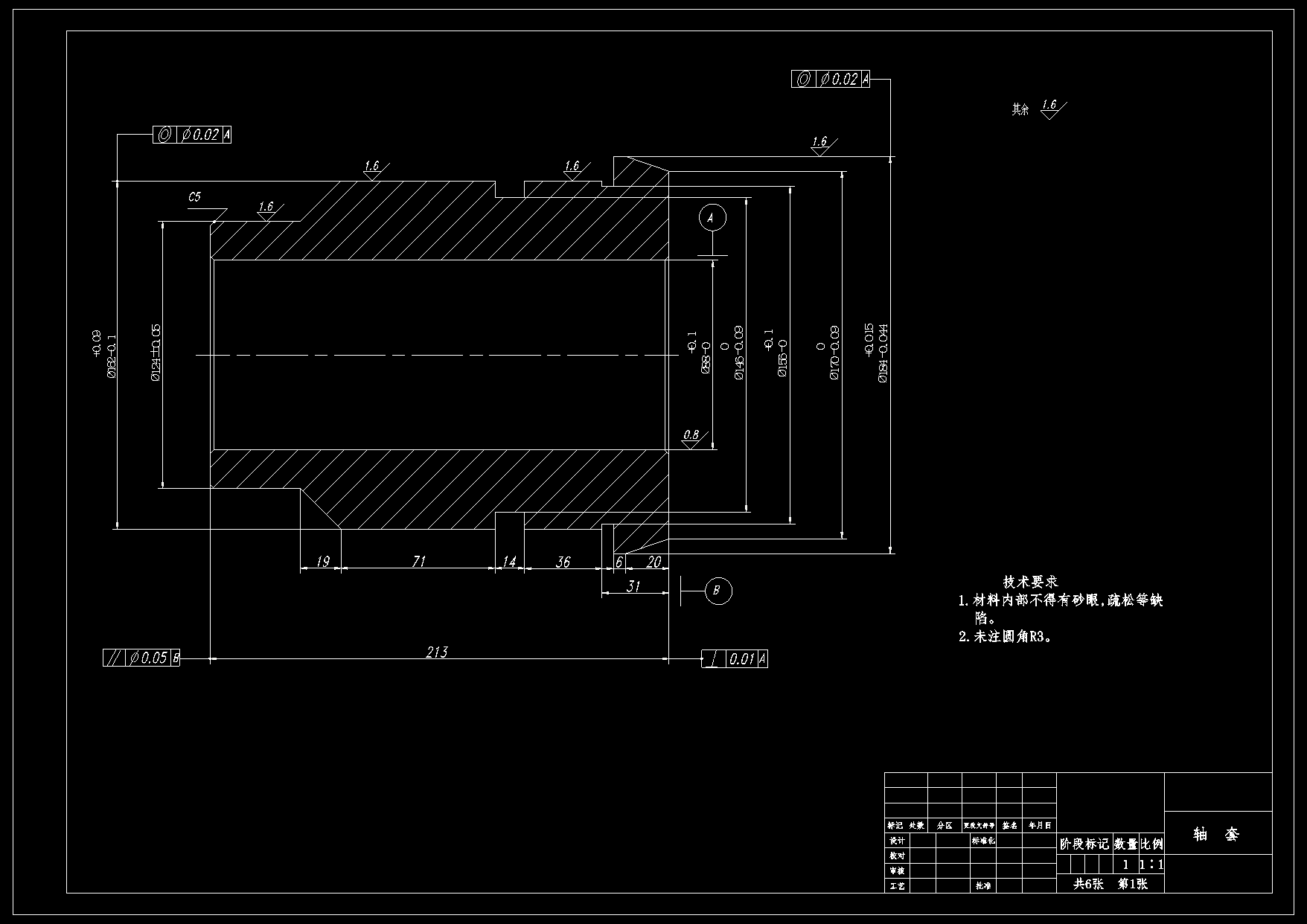

CAD版本图纸，共12张

摘要

数控机床是现代化生产的重要设备，对国民经济的发展有着重要的影响。自动钻孔机作为数控机床的一种，是以后加工孔发展的必然趋势。本次课题要求对自动钻孔机结构进行设计。首先通过查阅文献，熟悉了解钻孔机床的作用和目前国内发展现在以及未来的发展现在状，对研究自动钻孔机的意义作了详细的阐述；其次分析了打孔加工孔的工作原理，并对钻孔机的总体结构和传动部分进行了设计，并确定了设计的总体方案；然后，对钻头旋转主轴的传动系统进行了详细的设计，主要包括电机、同步带、联轴器、主轴和轴承等重要部件进行了设计计算，确定了各个部件的结构尺寸，并根据机械设计、理论力学和材料力学对设计的主要零件进行了强度校核；最后对工作台的平移机构进行了设计，主要针对工作台平移运动的结构进行了设计，采用滚珠丝杠传动副实现平移运动。通过此次毕业设计，将所学到的理论知识应用到实际的设计中，受益匪浅。
