N5212-专用钻床液压控制系统设计 下载积分：50　资料编号： N5212

作品包括:

Word设计说明书1份，共39页

CAD版本图纸，共8张

摘要

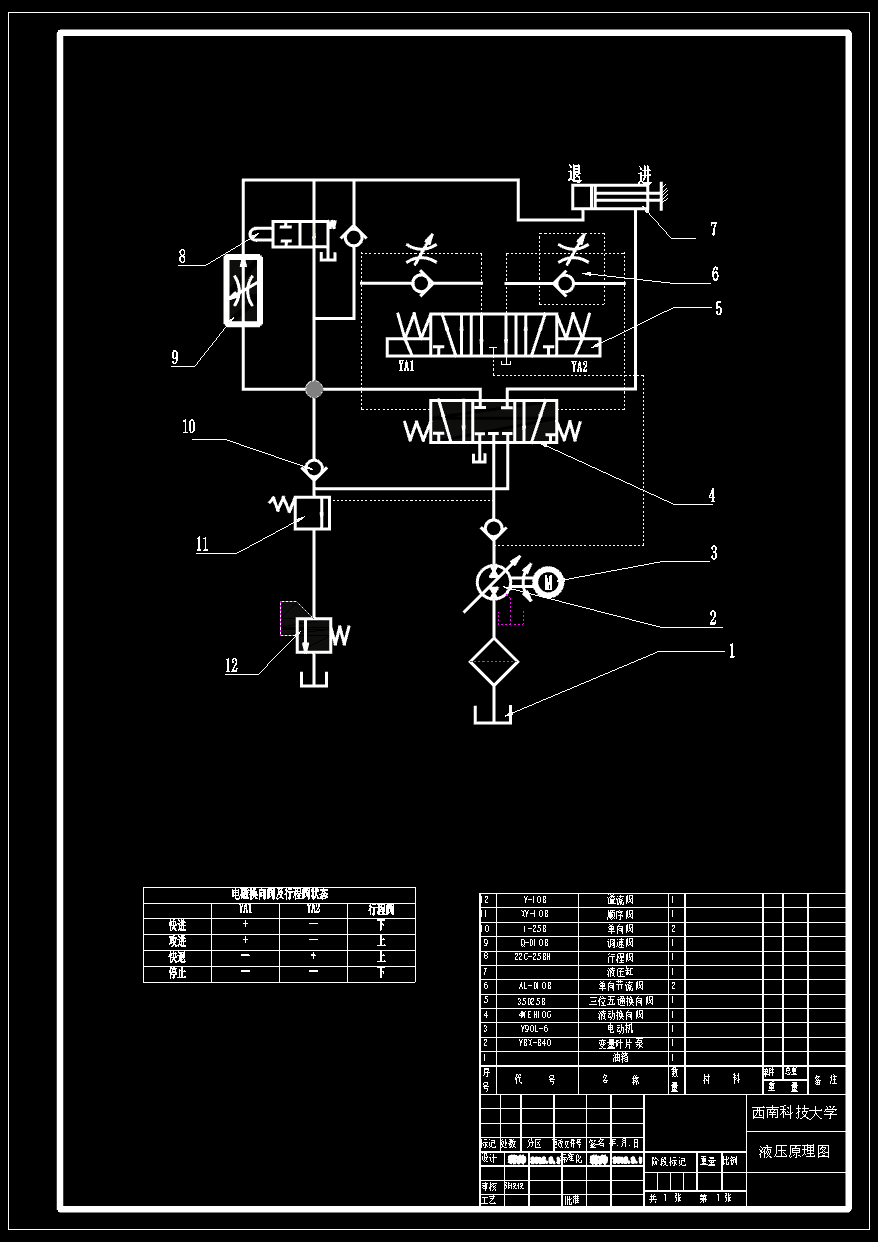

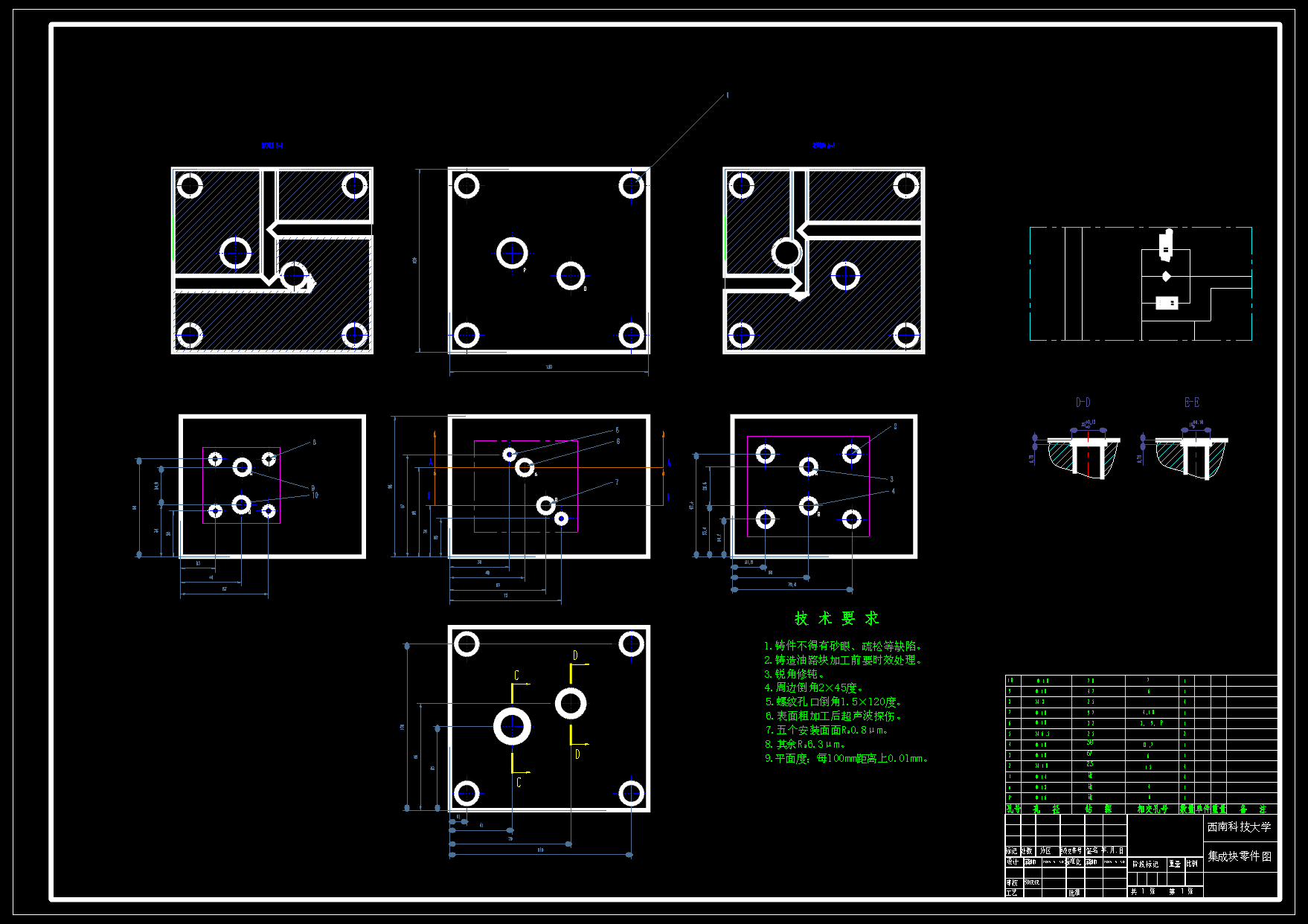

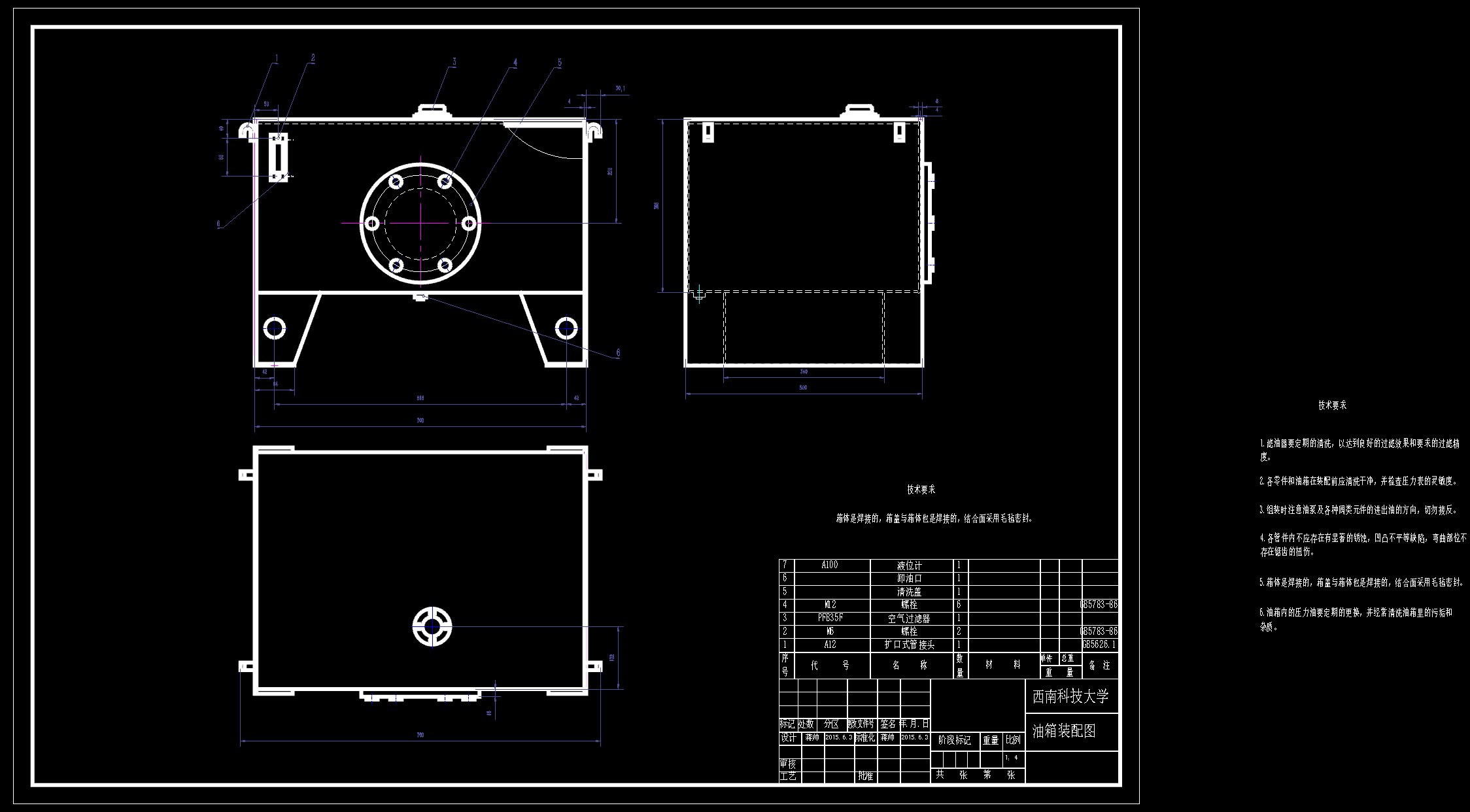

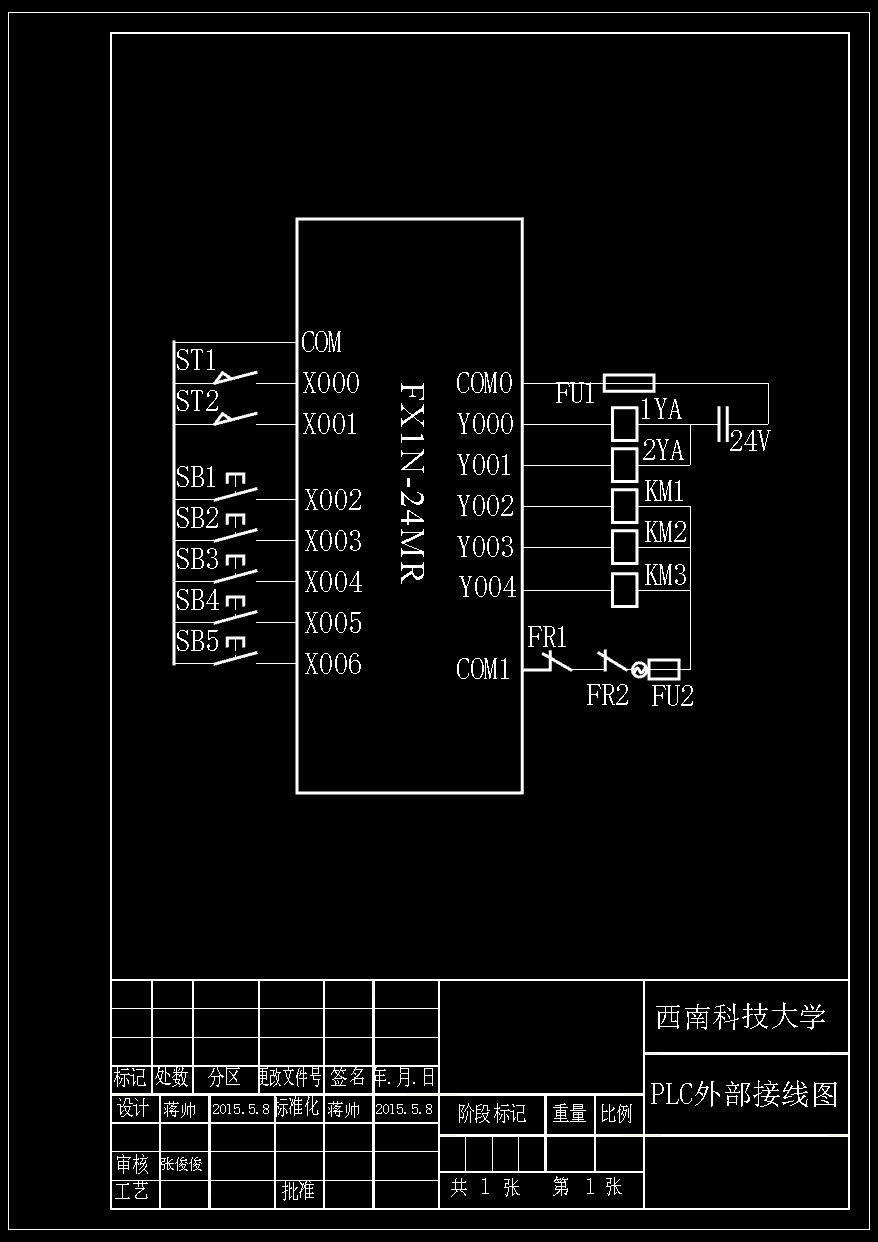

专用钻床就是根据加工生产的要求设计的专门加工一些固定位置孔的钻床。本设计在分析了专用钻床技术要求的基础上,根据其特点和要求，首先进行了液压系统设计，重点介绍这种钻床的液压系统工作原理、参数的计算、元件的选取。然后对液压控制系统进行了设计：主要内容包括了PLC的外部接线、梯形图以及PLC的程序设计，最后对阀块块设计和液压泵站的设计。使得钻床能够按照要求自动完成快进→工进→快退→原位停止的工作循环。而车床动力执行部分，之所以采用液压伺服机构是因为相比其他机构来说，液压伺服机构具有驱动力大、噪音小、传动平稳等优点。采用本设计的这种专用钻床加工的方式能使原本需要多道工序的产品一次自动化加工完成，简化工序的同时使生产效益也得到大大的提高。
