N5273-轿车二轴五档变速器的换挡拨叉和换挡杆设计【含UG三维图】 下载积分：50　资料编号： N5273

作品包括:

Word设计说明书1份

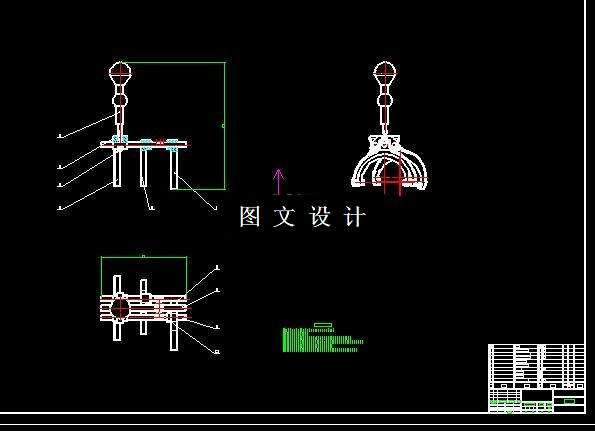

CAD版本图纸，共6张

UG三维图一套

摘要

汽车变速器操纵机构作为变速器的控制机构，较之汽车设计中的其它环节，只是一个小装置，但它却和汽车的正常行驶有着十分紧密的关系，并在变速器的设计中占有重要的地位。本文主要是对变速器的换挡机构换挡杆和换挡拨叉进行设计，在设计时通过查阅资料确定设计的方案，接着通过已知参数对换挡力/拨叉尺寸进行结构设计，然后依据设计参数绘制二维图纸及三维模型，同时装配成三维装配图从而完成整个设计。
