N5293-支架车Y轴向调节装置的机械结构设计【含UG三维图】 下载积分：120　资料编号： N5293

作品包括:

Word设计说明书1份

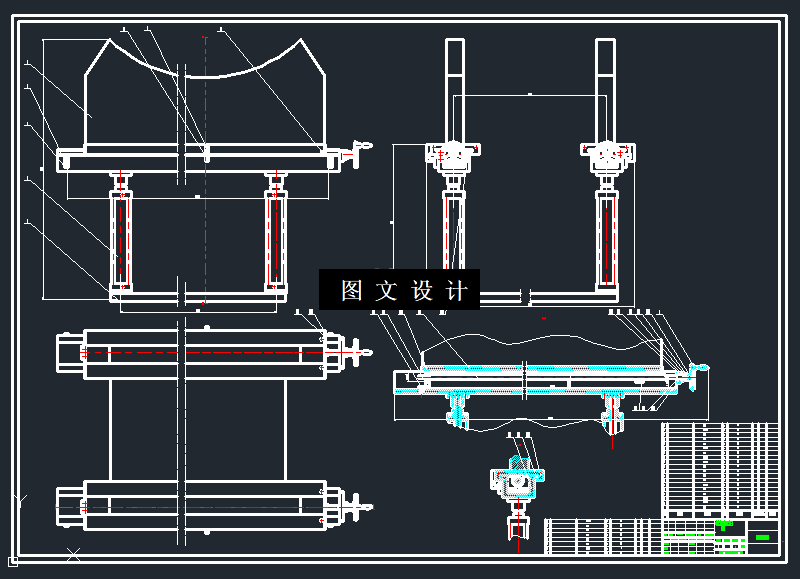

CAD版本图纸，共10张

UG三维图一套

摘要

支架车Y轴向调整装置是相关的航空发动机组装时便于调节姿态有利于安装所用的一种辅助设备，是组装以及维修车间必不可少的设备之一。针对此次设计的该部分主要涉及的是运动部分等的结构。这些结构设置的目的就是为了实现支架车Y向运动过程中传递扭矩，传递载荷的作用。同时针对该支架车Y轴向调整装置设计，其涉及的学科门类也较多，像机械结构设计，力学分析等方面，借此均可以得到有效的锻炼。 通过本次设计可以进一步地学习到机械设计技术和机械设计的步骤，针对机械设计有了很好的掌握。同时还可以掌握更多的关于力学的分析和研究，结合现代的设计技术以及硬件进行。本文设计的题目是支架车Y轴向调整装置的结构设计。支架车Y轴向调整装置具有操作简单、精度和安全方面高等优点。因而支架车Y轴向调整装置可方便应用于发动机的检修应用以及对接，安装和检修测试和运输方面。同时本说明书主要对现有人工操作支架车Y轴向调整装置的一些不足，结合借鉴国内一些相关的先进技术，又集合了丝杆的旋转转化为直线运动的设计原理而设计。在了解了相关的多种支架车Y轴向调整装置设备结构技术特点及其性能特征的基础上，进一步自行设计了该支架车Y轴向调整装置的基本结构。
