N5298-注脂器设计【含UG三维图】 下载积分：200　资料编号： N5298

作品包括:

Word设计说明书1份

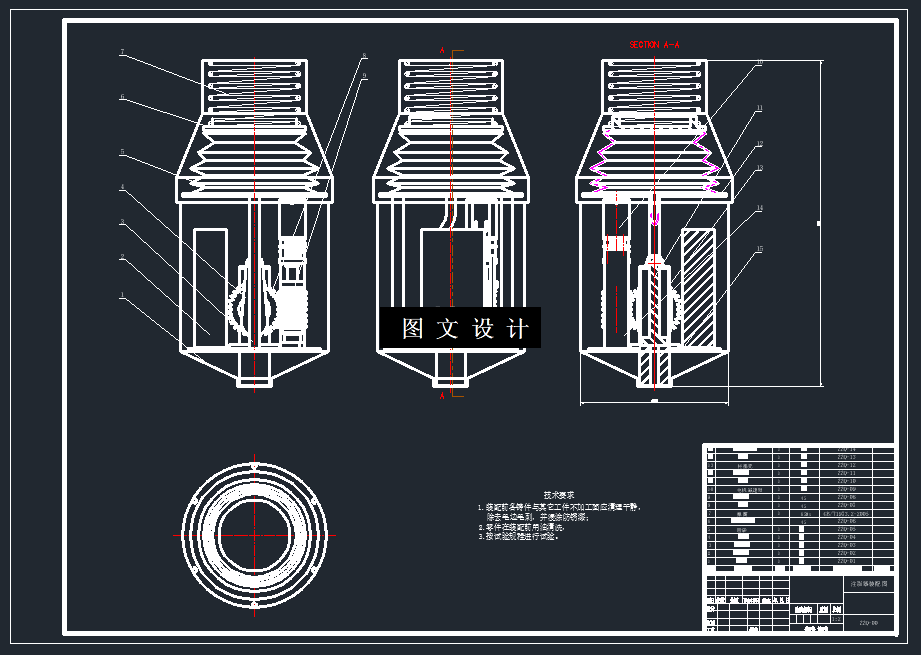

CAD版本图纸，共8张

UG三维图一套

摘要

随着电子技术的发展，嵌入式技术的前进，在控制仪器微型化的趋势下注脂器以其控制精度高，体积小、质量轻，反映时间短而逐渐占领了大量的市场。 本次设计的注脂器主要由机械传动部分组成，当给直流电机通电时，先带动三级齿轮减速机构，再经蜗轮蜗杆进一步减速，同时也起到改变转动方向的作用，其蜗轮轴（即注脂器杆）通过一连接件与活塞杆相连，从而带动活塞杆运动，实现注脂。其中，在蜗轮轴的外端设有两限位螺钉，用于限制其转动角度0~90。另外，在蜗轮轴的上端还安装有行程开关，当注脂器开到位或关到位时将触动其动作，实现信号的反馈，继而实现对电机的通、断电控制。 因本次设计针对各种场合，为确保注脂器设计的安全性和平稳性，在控制部分上加以安全本质电压控制，并对机械传动部分的各齿轮机构，蜗轮蜗杆机构进行受力校核，及轴、轴承的受力进行了校核。
