N5322-滚子链板结构优化及多工位级进模具设计【含UG三维图】 下载积分：60　资料编号： N5322

作品包括:

Word设计说明书1份

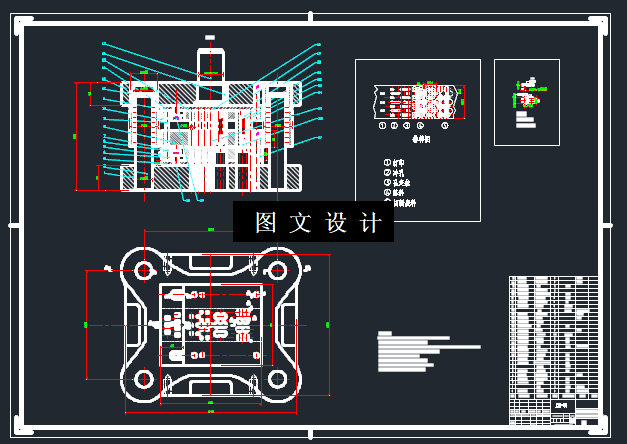

CAD版本图纸，共14张

UG三维图一套

摘要

滚子链作为传动机械动力使用，是链传动中常用的结构形式，被广泛用于家用产品，工业产品等机械产品，这种传递方式稳定，可靠。其使用和制造过程也相对简单，滚子链板是滚子链中的组成零件，滚子链中的链板零件一般采用冲压的方式制造。其冲压生产出的零件具有精度高，减少废料，造价低等特点。 本文针对滚子链板的零件结构，将其进行了优化，分析了滚子链板成型工艺特点，其中包括工件的工艺分析、冲裁力的计算等，根据模具设计的难点，确定了级进模的排样方案和模具的总体结构。该多工位级进模有打印，冲孔、孔定位，落料，切断废料等几个工位。同时又进行冲压力计算，选择压力机，分别对凸模、凹模、固定板、卸料兼导向装置，钢印固定装置等零部件进行了设计和制造。还阐述了模具的工作过程、各成形动作的协调性、以及凸模和凹模装夹的间隙等。
