N5325-绳锯机的结构设计 下载积分：100　资料编号： N5325

作品包括:

Word设计说明书1份，共46页

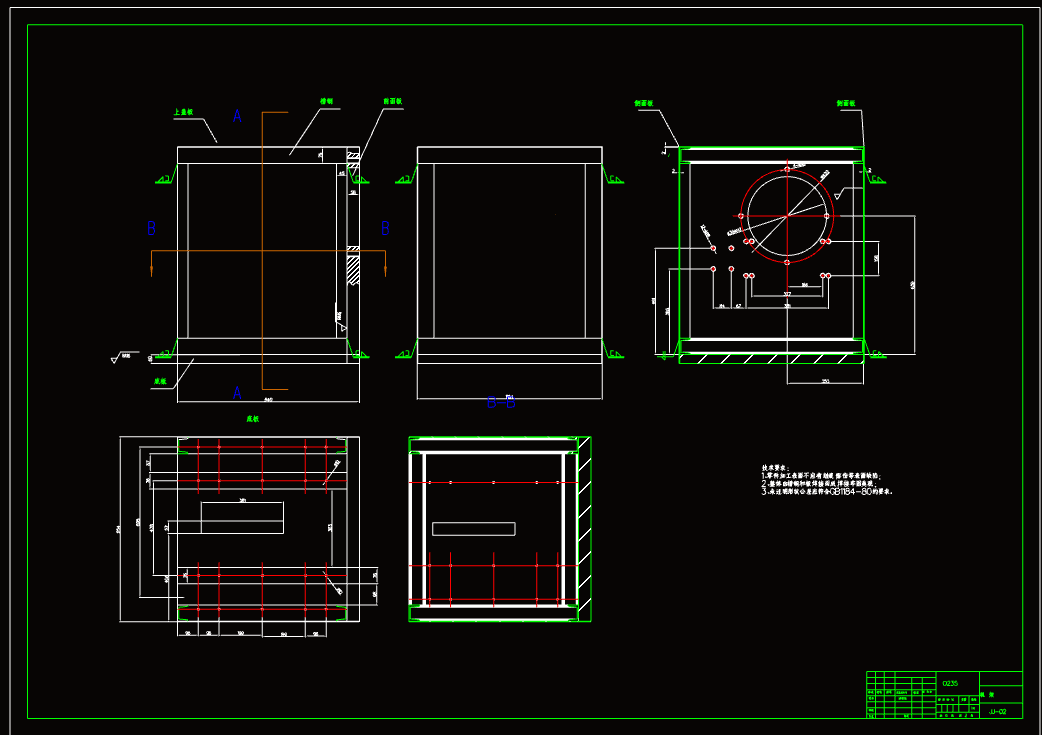

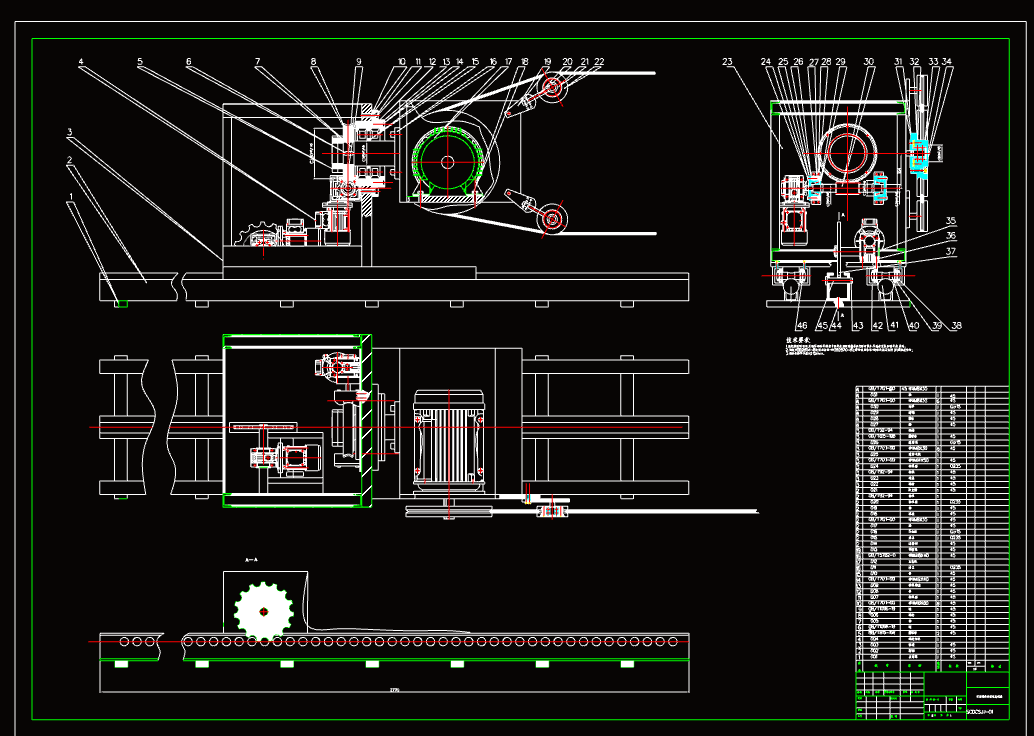

CAD版本图纸，共2张

摘要

本次设计的是石材洞采绳锯机的设计，该机器是洞采石材开采过程中必不可少的生产设备之一，其可以为大型荒料的开采，分割等作业提供优质的服务，集成了切割等方面的功能，使用效率高，该机器的柔性切割不仅可以解决石材洞采的多种难题，同时在环保方面的优势也很明显。 本次设计的优点主要体现以下几个方面，采用了蜗轮蜗杆式的回转机构，使主运动机构可以实现变角度的倾斜，进而实现不同角度的切割；行走装置部分采用了减速电机带动的啮合的齿盘装置，同时两侧加装了轴承的导轨支撑，使切割进给运动更加稳定；在导轮的装置中，支撑导轮的架子零件上也分别开了几排不同角度的孔，用于方便调整导轮的角度，进一步增加了机器的适用范围。 针对总体方案本次采用了电驱动的形式，动力完全由减速电机拖动实现，其整体的结构主要由行走装置；箱体结构；主电机；导轮；蜗轮蜗杆等主要组件构成。上述结构又结合相关的计算和校核数据，得以完成整个设计的成果，得出的相关的输出资料表明该设计的机器结构简单，各个部分有理有据，形式稳定可靠。
