N5331-摆轮混砂机设计【含SW三维图】 下载积分：100　资料编号： N5331

作品包括:

Word设计说明书1份

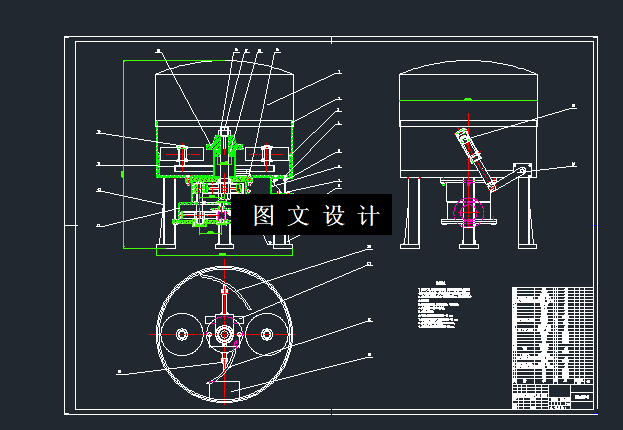

CAD版本图纸，共5张

SW三维图一套

摘要

摆轮式混砂机技术描述摆轮式混砂机是将二个辗轮水平形式放置的种混砂机。亦是一种黏土砂铸造工艺的型砂混合设备之一。具有较高的传动效率和输出的主轴转速。其特点是高速旋转的主轴通过刮板将混合砂翻抛到围圈上，由水平摆动旋转的、具有高离心力的摆轮来辗压。但这种设备搓磨、拖抹效果比较差，因此混辗质量不如辗轮式混砂机。由于主轴转速高，一 般比辗轮式的高 2倍，在单位时间内对混合料的搅拌、辗压次数多，故体现了混合周期短、生产率高的特点。所以，摆轮式混砂机适用于黏土砂铸造工艺的湿型单一砂，目前仍然被广泛使用。 本课题的主要设计的是摆轮混砂机，首先通过各种手段掌握了该机的相关结构和市场调研动态，进行了整体方案的设计，进行了传动方案的选择和减速装置的详细设计，最后进行了相关的部件的设计和计算。最终设计是完整有效的。
