N5353-内置移动式车轮非圆化测试设备设计【含UG三维图】 下载积分：120　资料编号： N5353

作品包括:

Word设计说明书1份

CAD版本图纸，共4张

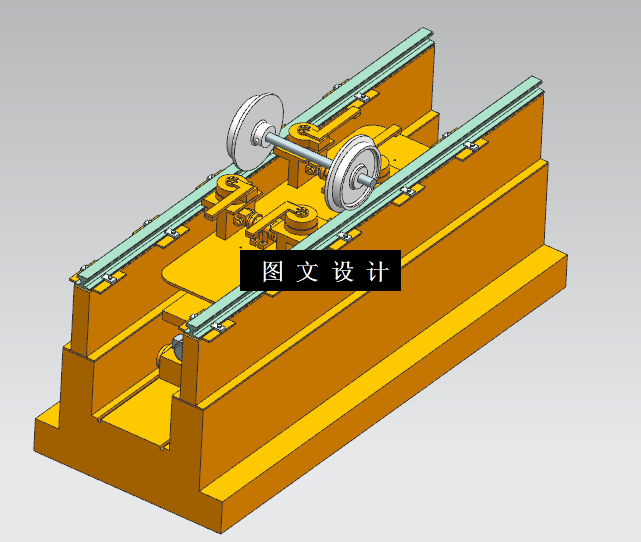

UG三维图一份

摘要

设计的重点在于结合现有文献资料及图像资料，通过研究受力点的位置对内置式车轮非圆化测试设备的结构进行设计，确定对内置式车轮非圆化测试设备的工作原理，即如何使设备在不拆车的情况下，在地沟地面承载能力范围内将轮对举升。经过仔细的分析、思考以及阅读大量的文献，本说明书中将内置移动式车轮非圆化测试设备整体结构按照功能不同拆分为以下几个部分：检测小车单元、起升单元、伸缩手臂单元、转盘机构以及千斤顶机构。在以上几大机构设计过程中，拟解决的关键问题有以下几点：（1）如何设计设备工作时的受力点为钢轨，而非地沟地面；（2）伸缩手臂收缩回小车内时，需考虑限界问题；（3）设备的轻量化设计，使测试工作最大限度的轻便。
