N5450-龙门式一维搅拌摩擦焊接装置设计【含SW三维图】 下载积分：500　资料编号： N5450

作品包括:

Word设计说明书1份

CAD版本图纸，共9张

SW三维图一套

仿真动画视频一份

摘要

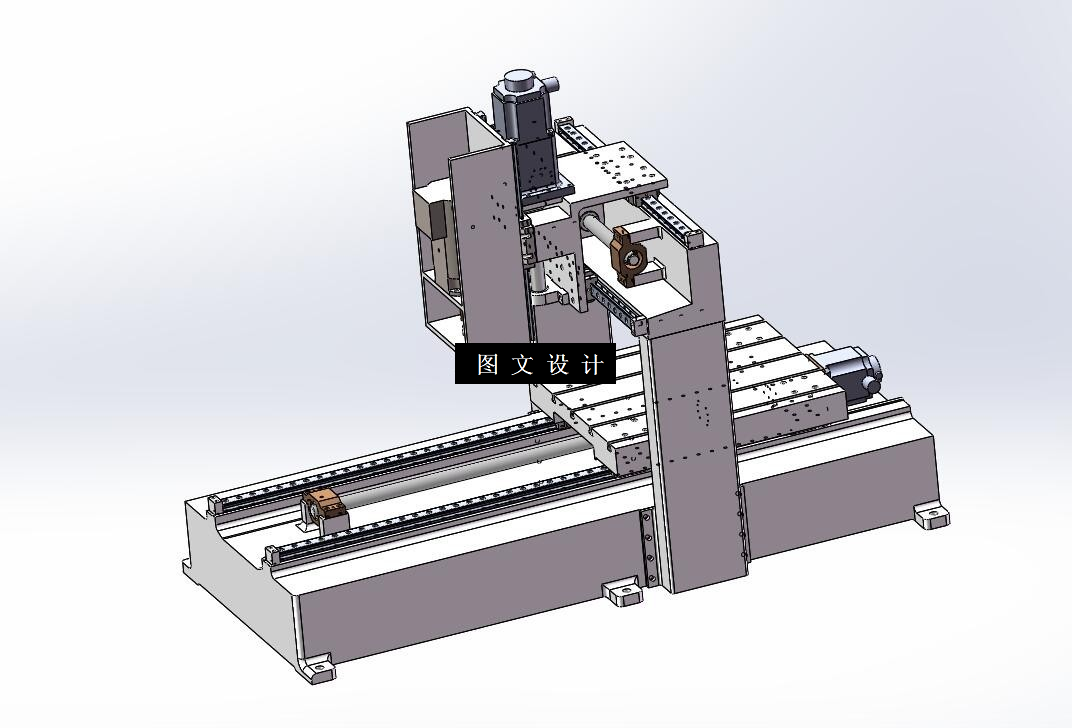

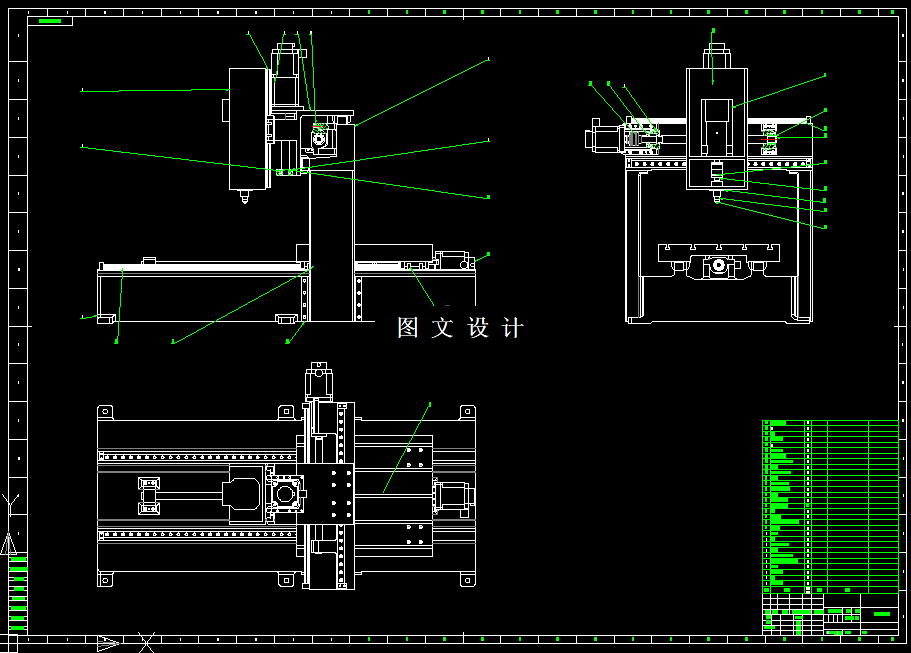

龙门式一维搅拌摩擦焊接装置机械系统设计图纸包含设备的三维建模、二维装配图、零件图、运动仿真等。本文设计出的一维搅拌轴摩擦焊焊机，总功率约3千瓦，适合于普通厚度的铝及其合金的工艺试验试件的焊接[6]，搅拌摩擦头转速约3000r/min，焊接速度为500—600mm/min，最大加工焊缝厚度12mm，焊缝长度1500mm。介绍了搅拌摩擦焊( FSW )焊接技术的基本原理和特点。对搅拌摩擦焊的技术优势、工业应用和发展前景的介绍。针对工艺试验试件搅拌摩擦焊机，主要设计、计算和校核了设备各主要部分，均能够满足试验用焊机的要求
