N5457-10t悬臂梁吊焊接结构及工艺设计 下载积分：320　资料编号： N5457

作品包括:

Word设计说明书1份

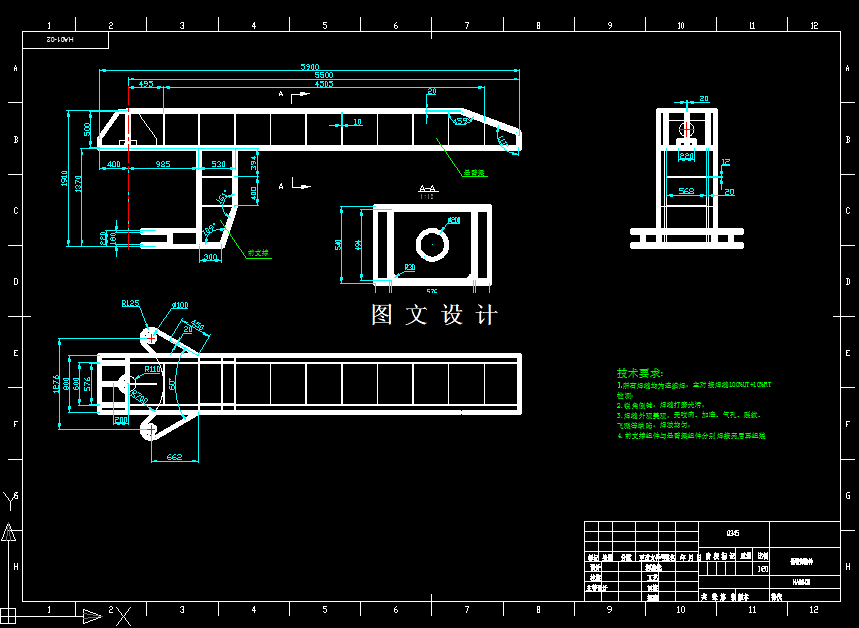

CAD版本图纸，共6张

焊接工艺卡一套

摘要

10t悬臂梁吊焊接结构及工艺设计图纸包含设备的三维建模、二维装配图、零件图等。10T悬臂梁吊由立柱、悬臂梁、支承装置，驱动装置和电动葫芦组成。立柱下端的底座通过地脚螺栓固定在混凝土，由电动机带动摆线针轮减速器进而带动驱动装置使悬臂梁回转，电动葫芦在悬臂工字钢上作往返升降运动。其优点是重量轻，旋臂幅度长，起重量较大，安装操作维修保养简单。
