N5561-轿车门把手注塑模具设计【含UG三维图】 下载积分：100　资料编号： N5561

作品包括:

Word设计说明书1份

开题报告一份

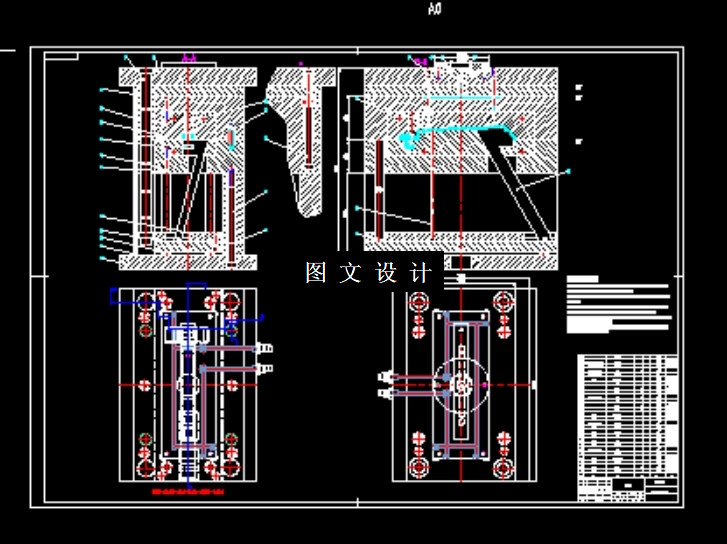

CAD版本图纸，共13张

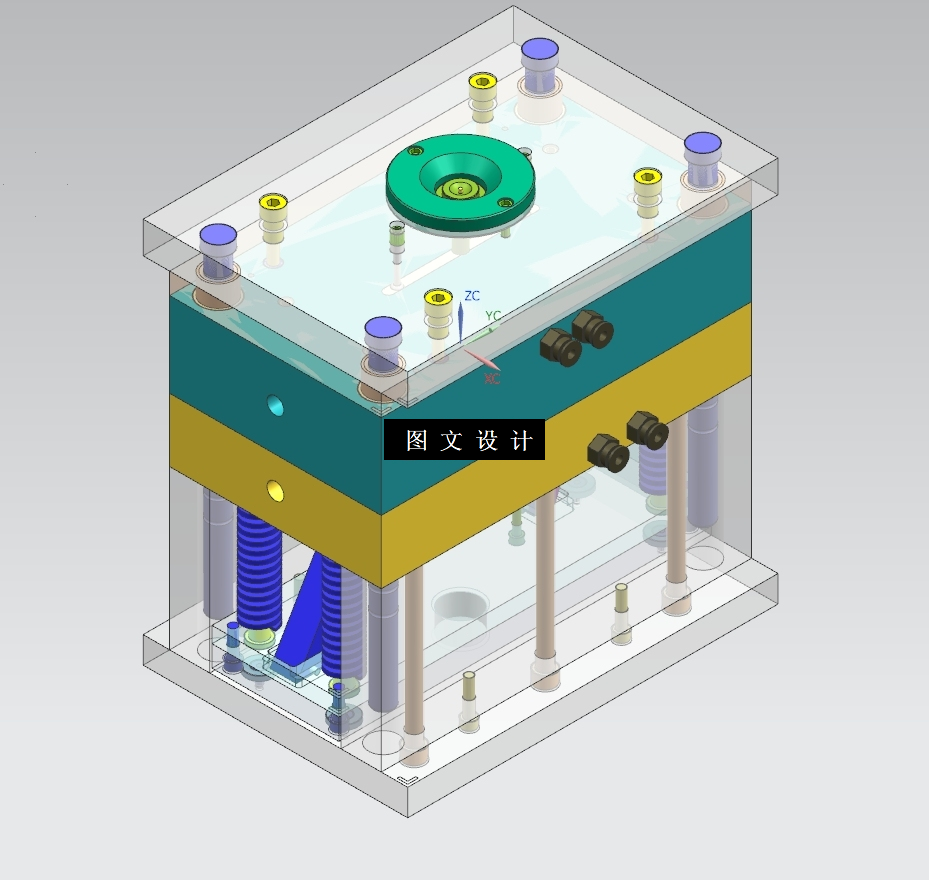

UG三维图一份

摘要

本次设计所研究的内容主要包括了模具的二维图CAD的设计、在根据产品实物，经过测量，通过三维绘图软件UG进行产品的绘制，再针对该产品进行模具的研究分析与设计。该过程主要包括了根据用途等原因进行产品材料的选择，考虑产品成型的缩水率，进行产品的分型面的设计和分析，确定型芯、型腔的尺寸、模穴的数量，确定侧抽芯机构的设计。由于分型所需，对产品进行去圆角，拔模等操作之后，开始设计绘制成型部件。同时完成推出系统、流道的设计。之后，再考虑排气系统、温度系统的的设计。然后通过成型零件的尺寸和分型的方式等确定模架的种类和尺寸的选择，绘制模架的过程可借助外挂加快绘制。
