N5579-20CY-W汽车内饰支架模具设计【含UG三维图】 下载积分：60　资料编号： N5579

作品包括:

Word设计说明书1份

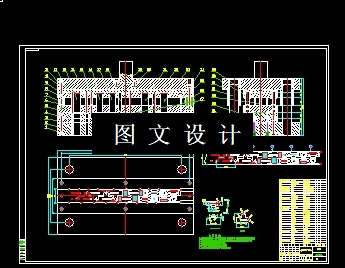

CAD版本图纸，共22张

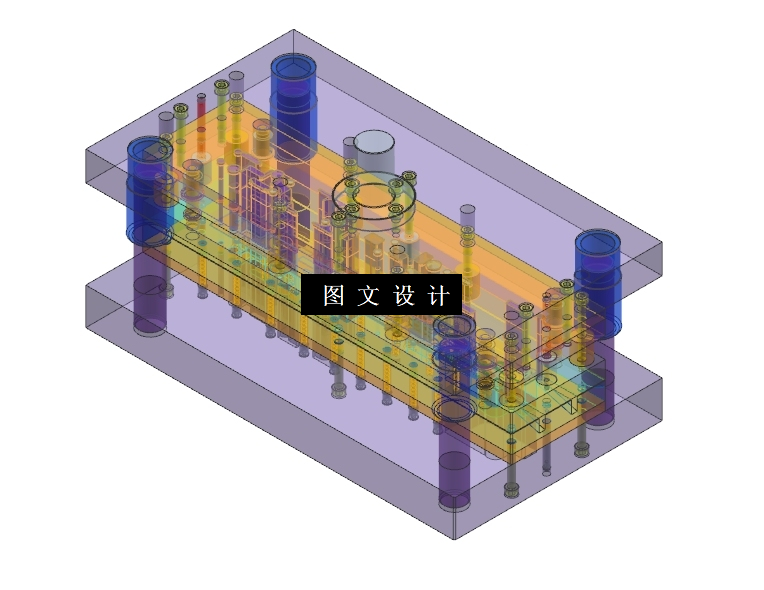

UG三维图一份

摘要

本次的模具设计题目为20CY-W汽车内饰支架，冲压模具设计作为模具行业中，占比较重的类型，是由板料或者条料通过模具的作用下产生变形从而得到想要的产品，而由冲压产生变形的类型又分为冲裁，弯曲，拉深，以及成形等等。 首先我们需要先对题目的20CY-W汽车内饰支架零件进行初步的分析，分析其材料工艺性以及成型的性能，判断该零件的材料以及成型方式是否能够满足此次冲压的要求。然后针对该零件所需的冲裁工序，比如落料工序、冲孔工序、弯曲工序以及拉深工序等等，确定出最为合理的，最具有经济性以及最为方便加工的模具冲裁方案，比如复合模或者级进模等等。然后通过对零件进行排样图设计，排样图的设计作为冲压模具设计的就好比是建筑行业的地基一般，整个冲压模具的设计都会围绕到排样图的设计，所以这一块将是本次设计的重点内容。 在排样图设计完成之后，根据确定的模具冲裁方式，进行凹模，凸模，卸料板，固定板等等模具零件的设计。然后将进行凸凹模刃口尺寸的计算，以及模具所需的冲压力，针对计算出的冲压力给本套模具选择合适的压力机，最后对本次设计工作进行总结。
