N5580-汽车离合器盖板冲压模具设计【含UG三维图】 下载积分：100　资料编号： N5580

作品包括:

Word设计说明书1份

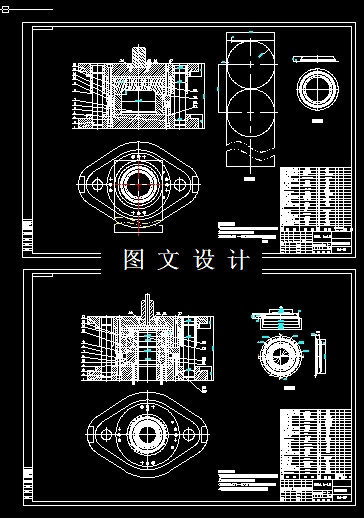

CAD版本图纸，共25张

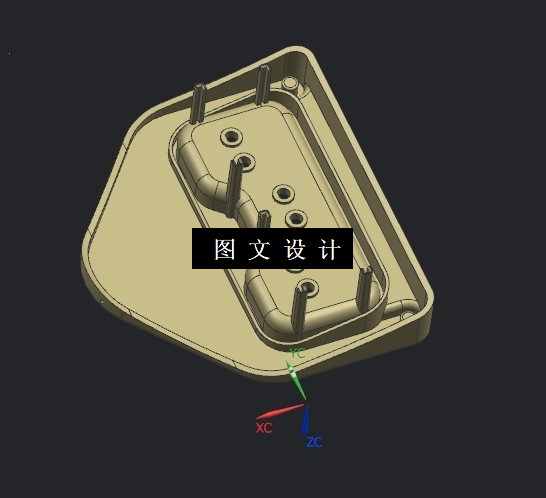

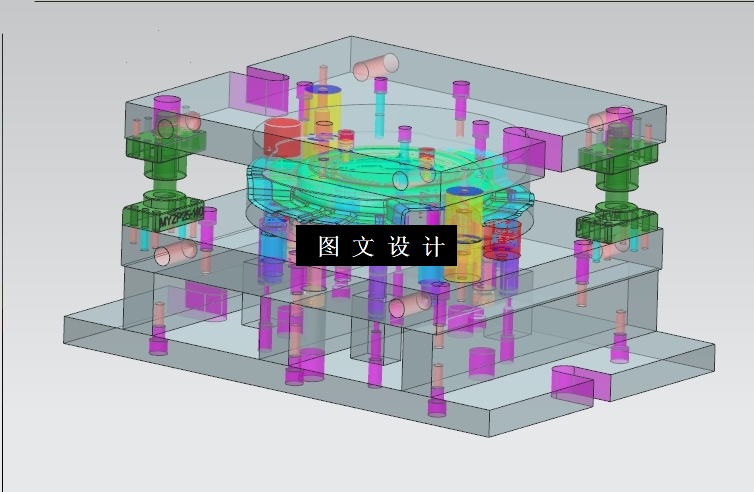

UG三维图一份

摘要

选定的具体是实现离合器端盖工件的冲压模具设计，在进行设计的时候，首先就是需要对所进行加工的产品有一个比较严谨的分析过程，分析的内容包括本身的工艺要求，相关的尺寸等等，确定使用两幅复合模具的方式，分别为落料拉伸复合模、压筋冲孔复合模，还有就是完成分析之后，要考虑到在进行讲过的时候排样的问题，这部分考虑的内容包括有对于冲裁力的需求，还有对于冲裁拉伸零部件的相关计算等等，完成这些之后，就需要对整个图纸进行绘制，完成这些工作之后，还需要考虑到后续的安装的一些问题，确保整个模具在安装的时候，能够符合相关的要求，这些流程都完成之后，才算是整体完成了设计的过程
