N5581-焊线冒零件冲压级进模具设计 下载积分：50　资料编号： N5581

作品包括:

Word设计说明书1份

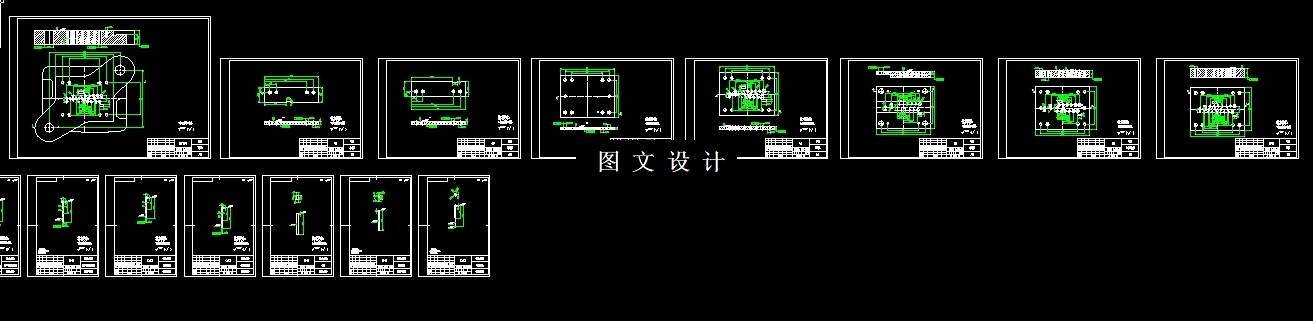

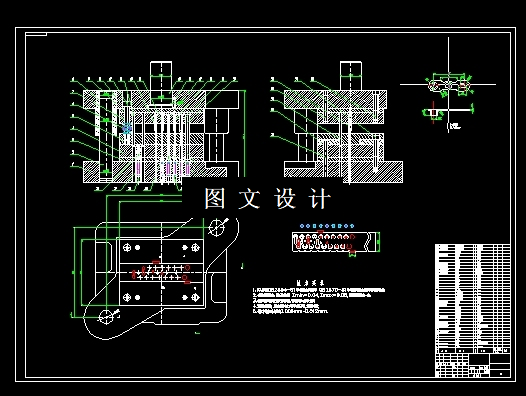

CAD版本图纸，共16张

摘要

本文设计了焊线冒零件的级进模具设计，详细分析了模具设计的关键要点。首先进行了产品的展开计算与排样设计，确保模具结构能够满足生产需求。在镶块设计中，考虑了冲裁凸模、凹模镶块以及折弯镶块的固定方式和间隙设置，以保证冲裁和折弯的精度和稳定性。模板设计部分，包括卸料板、固定板、凹模板等关键模板的选择和布局，以及导柱导套的配合精度控制。此外，还设计了导正钉、浮动送料钉等辅助零件，以提高模具的送料精度和生产效率。级进模具设计充分考虑了焊线冒零件的生产需求和工艺特点，通过精确的计算和合理的布局，实现了高效、稳定的生产过程，为同类零件的模具设计提供了参考
