N5595-内径25防尘罩垫圈冲压模具设计【含UG三维图】 下载积分：80　资料编号： N5595

作品包括:

Word设计说明书1份

开题报告一份

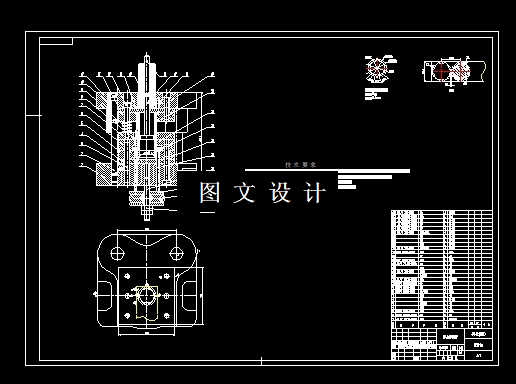

CAD版本图纸，共11张

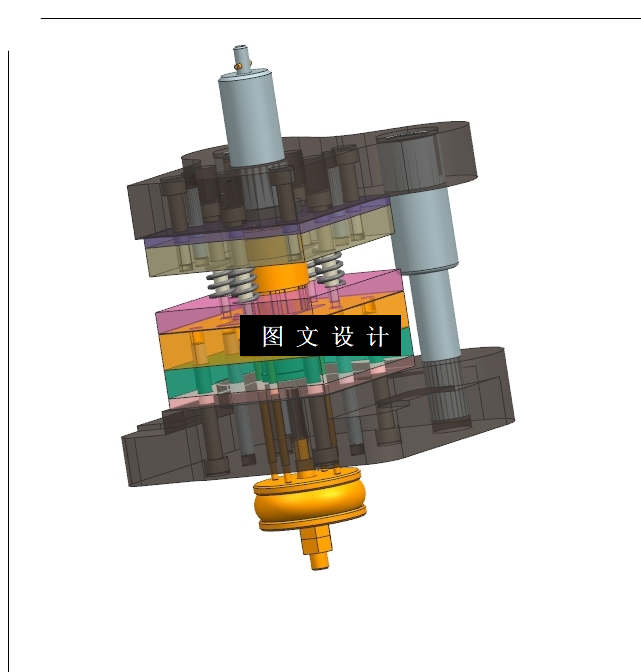

UG三维图一份

摘要

介绍了防尘罩垫圈冲压模具的设计过程。首先，在绪论部分概述了模具的发展现状、经济生产中的重要性、国内外发展趋势及其特点，特别指出了我国与发达国家在模具技术方面的差距，从而凸显了本课题的研究意义。接着，通过对工件图的分析，确定了材料的工艺性、冲裁工艺性以及加工和排样方案，进行了步距、料宽及材料利用率的详细计算。在工艺计算章节，对冲裁压力和压力中心进行了精确计算，并据此选用了合适的冲床。模具零件尺寸的计算和零件设计是本文的核心内容，涵盖了冲裁间隙的确定、凸凹模工作部分尺寸的计算以及相关零件如凹模板、凸模固定板等的设计。由于零件尺寸较薄为了获得更好的零件质量，采用了正装复合模具对零件进行加工，最后，对压力机进行了必要的校核，包括压力、滑块行程、模柄孔尺寸以及模具闭合高度等方面的校核

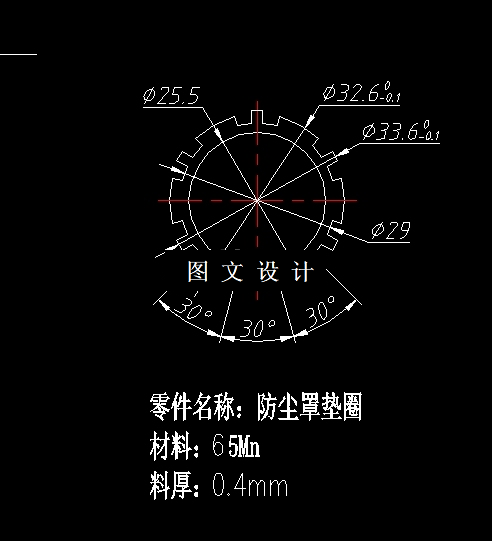

温馨提示:
