N5597-汽车门锁注塑模具设计【含UG三维图】 下载积分：60　资料编号： N5597

作品包括:

Word设计说明书1份

CAD版本图纸，共13张

UG三维图一份

摘要

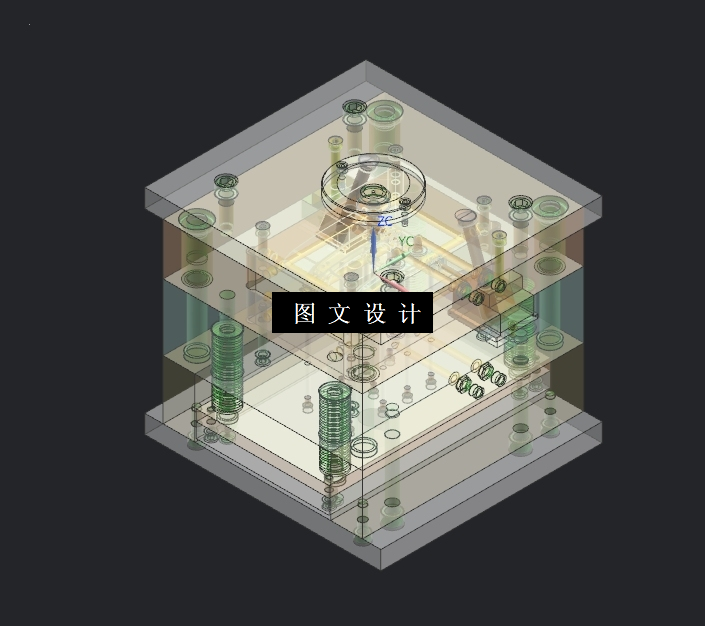

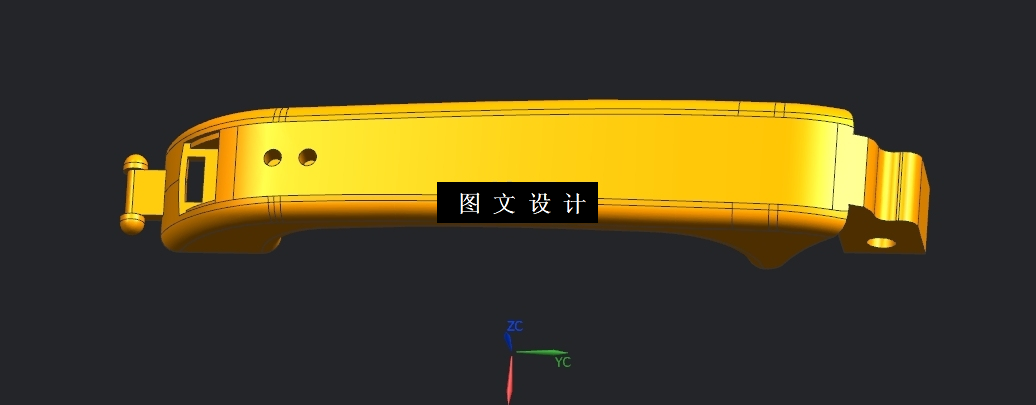

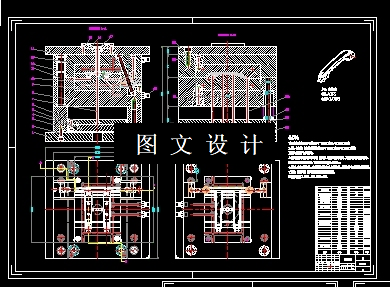

本次设计了汽车门锁塑件的塑胶模具设计。要求本次设计运用UG和CAD等电脑软件，对塑件的塑胶模具进行成型分析和建模设计。在这个过程中，本次设计不仅完成了塑件的三维建模，还进一步完成了整套注塑模具的三维建模。 为了确保模具设计的准确性和高效性，本次设计首先分析了塑件的构造，最终选择了一模两腔的方案。这一方案不仅简化了模具结构，还使得加工过程更为简便。同时，该模具具有高度的稳定性，不易损坏，且精度达标，能够在生产过程中保持较低的报废率。此外，模具的维修方便，使用寿命相对较长，为生产带来了诸多优势。 在设计过程中，本次设计深入探讨了模具的分型面和浇注系统，并对模具的抽芯机构、运水、调温系统等关键要点进行了详尽的介绍和分析。这些分析为模具的顺利运行提供了有力保障。 在建模方面，本次设计首先利用UG三维软件完成了产品和注塑模具的建模工作。建模过程中，本次设计注重细节，确保模架和各个机构都准确无误。完成三维建模后，本次设计将其转化为二维的重要零件图和装配图，以便更好地展示模具的结构和细节。 最后，本次设计通过设计和校核注塑模具的每个系统的主要参数，完成了这次塑件的全套注塑模具设计。在整个设计过程中，UG和CAD软件发挥了巨大作用，帮助本次设计及时发现并修正了模具设计中的干涉现象和不当之处，确保了设计的准确性和可靠性
