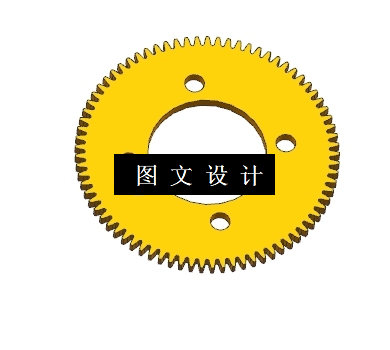

N5601-风琴齿片冲压模具设计【含UG三维图】 下载积分：100　资料编号： N5601

作品包括:

Word设计说明书1份

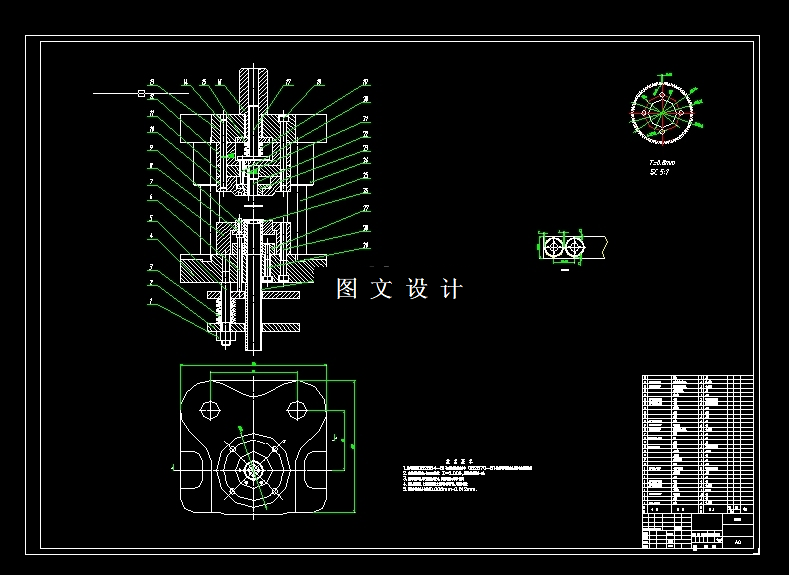

CAD版本图纸，共13张

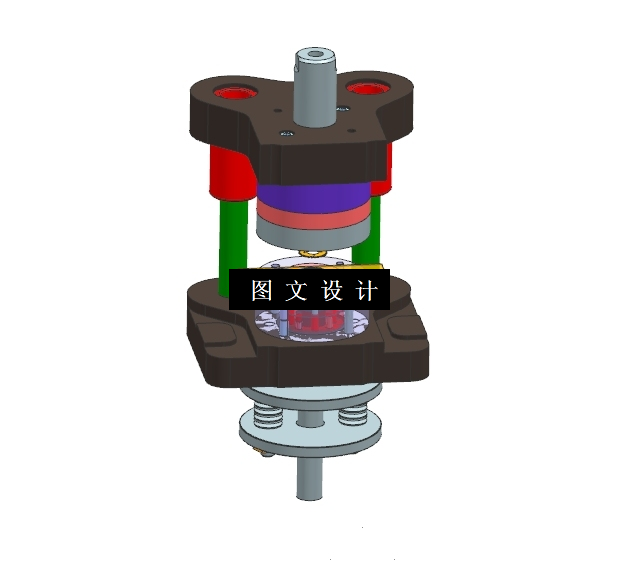

UG三维图一份

摘要

本次设计针对风琴齿片零件的冲压模具设计进行了全面的探讨。文章开篇概述了模具工业及冲压模具的发展现状，并指出了冲压模具的未来发展方向。本次设计的工件为金属件，大小厚度均匀形状左右对称，选用材料为SPCE-SD，厚度为0.8mm。根据其特点非常适合冲压成型。通过专业知识对风琴齿片进行多方面的分析计算，然后进行冲压模具设计。在设计过程中，首先通过尺寸和结构确定工件的加工工序，主要有落料，冲孔等工序。按照工序分类进行对比，模具主要分为级进模和复合模与单工序模，本次设计的零件工序相对简单，通过对比最终选择的是复合模精冲结构。对风琴齿片零件进行了详细的工艺分析，包括材料特性、成型性能等方面，并据此确定了冲裁工艺方案。模具设计部分涵盖了排样设计、压力计算、冲压设备选取等关键环节，同时对冲裁间隙、刃口尺寸等进行了精确计算。结合以上的内容对冲压模具进行整体结构的计算与设计。在模具总体结构设计方面，着重介绍了主要零部件如冲裁凸、凹模、卸料机构等的设计要点。最后完成零件图与装配图的绘制
