N5605-某型号香水盖子注塑模具设计【含UG三维图】 下载积分：50　资料编号： N5605

作品包括:

Word设计说明书1份

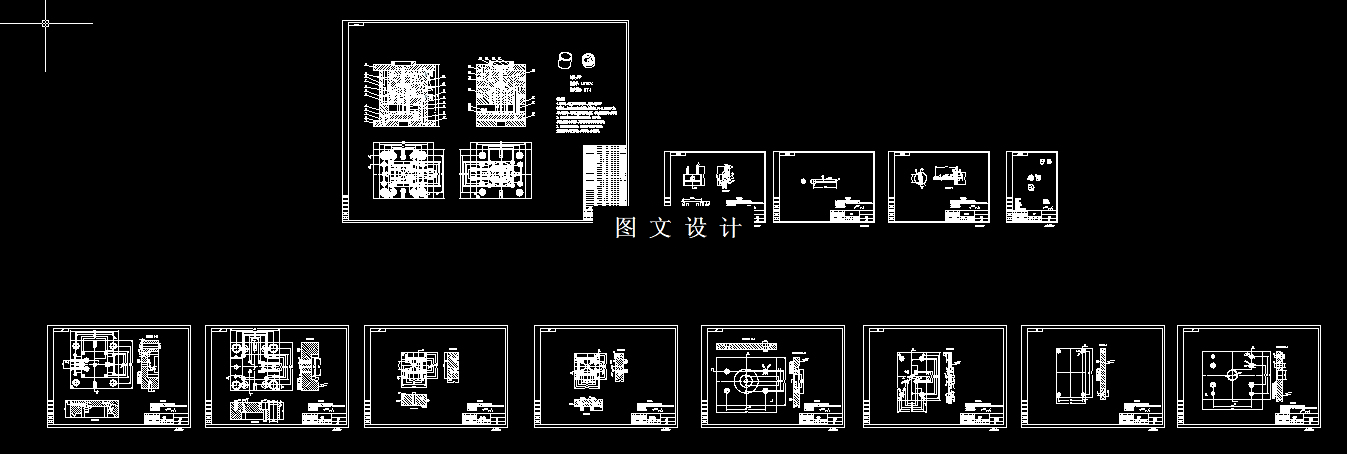

CAD版本图纸，共13张

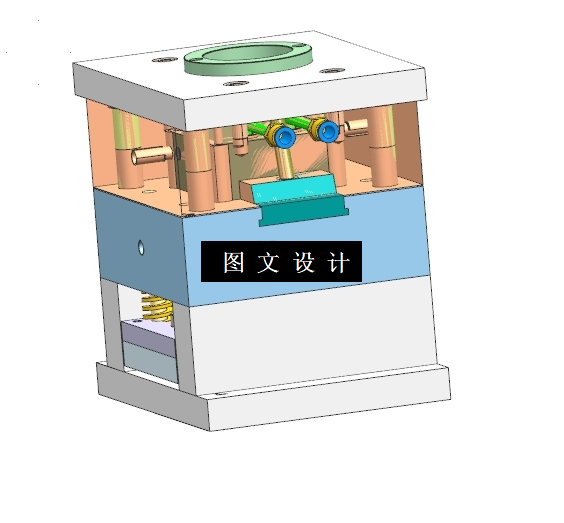

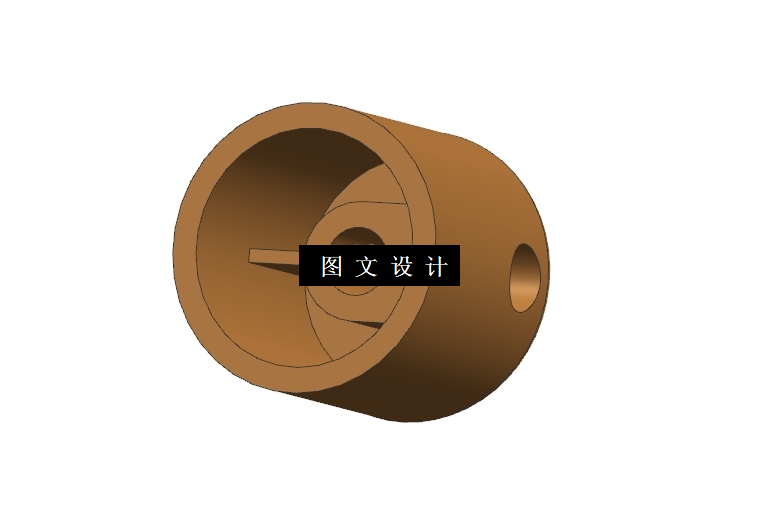

UG三维图一份

摘要

主要介绍塑料件的成型模具设计。首先分析了塑件的结构工艺分析以及材料特性，尺寸精度表面质量分析，以及如何计算塑件的体积和质量。接下来详细讲述了塑件成型模具设计的步骤，包括分型面的选择、型腔数的确定、侧向分型与抽芯机构的分析、浇注系统的设计，以及如何设计主流道、分主流道、浇口、拉料杆和冷料井。随后，介绍了注射机选择以及模具结构设计的原则，包括模架选用、型腔和型芯设计、导向与定位机构以及排气与引气系统的设计，以及模温调节系统的设计。最后，论文探讨了模具零件设计的过程，详细介绍了模具成型零件尺寸计算、模具强度与刚度校核，以及如何计算脱模力。香水瓶盖注塑模具采用传统的两板式结构，实现了一模四腔，采用侧浇口进浇，斜导柱侧抽芯等技术手段。模具结构相对简单，制造成本低，具有较高的经济实用性和生产效率，可以大量生产高质量的香水瓶盖。经过技术经济分析，本模具的设计可实现成本控制，提高产品质量和生产效率，具有良好的市场前景和竞争力
