N5619-TL-G接线盒子冲压工艺分析及模具设计【含UG三维图】 下载积分：100　资料编号： N5619

3套模具作品包括:

Word设计说明书1份

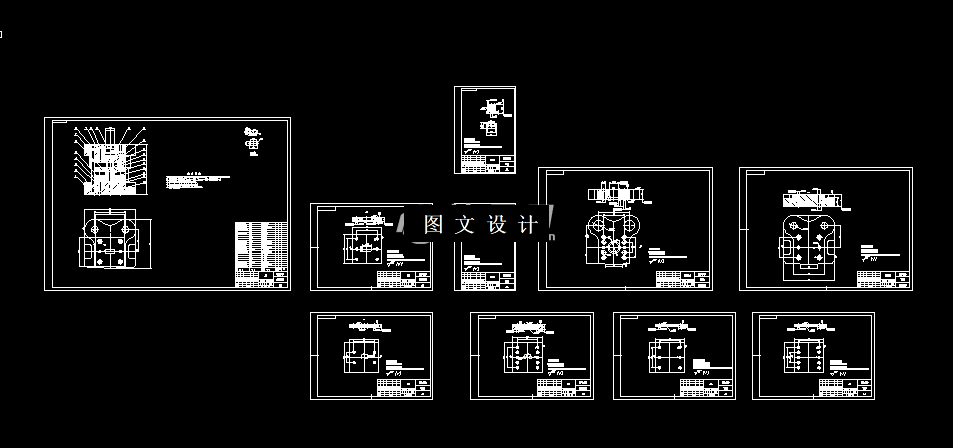

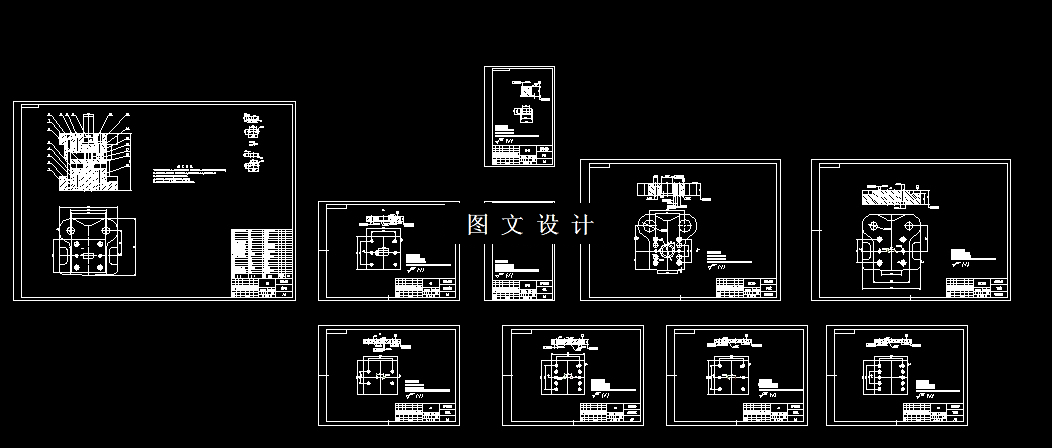

CAD版本图纸，共31张

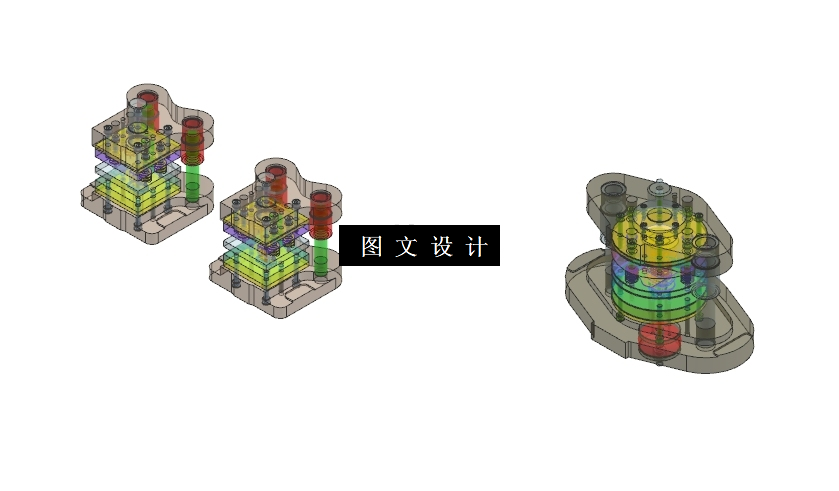

UG三维图三份

摘要

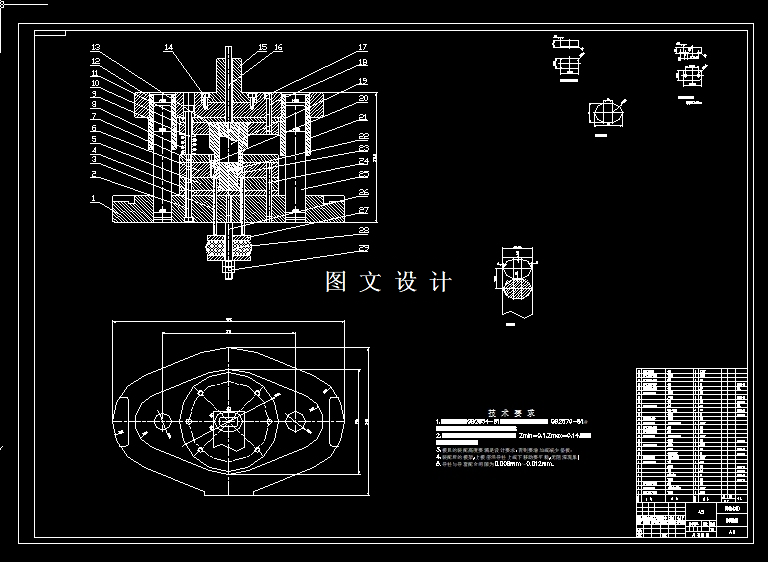

在本次设计中，首先进行了资料查询和文献分析，通过梳理相关的理论知识，了解了模具加工的基本原则和要点，并收集了相关数据为模具的设计提供理论依据。在进行TL-G接线盒模具的设计时，根据TL-G接线盒参数和相关要求，确定了模具加工过程中的各项参数，并进行了详细的计算和分析。通过计算机辅助设计软件CAD、UG的应用，我将设计的2D与3D图纸绘制出来，确保模具的形状和尺寸严格符合要求，最终给出了该模具的装配图与零件图。 在冲压模具加工过程中，设计参数的正确确定对于模具加工的效率和产品品质有重要影响。对于冲压模具来说，最基本的参数是模具尺寸的确定，包括模具的长度、宽度、高度等方面。在冲压模具的设计和生产过程中，还需要注意选择适合的设备和工艺流程，以达到最优化的加工效果
