N5630-Y型导电片冲压模具设计【含UG三维图】 下载积分：50　资料编号： N5630

作品包括:

Word设计说明书1份

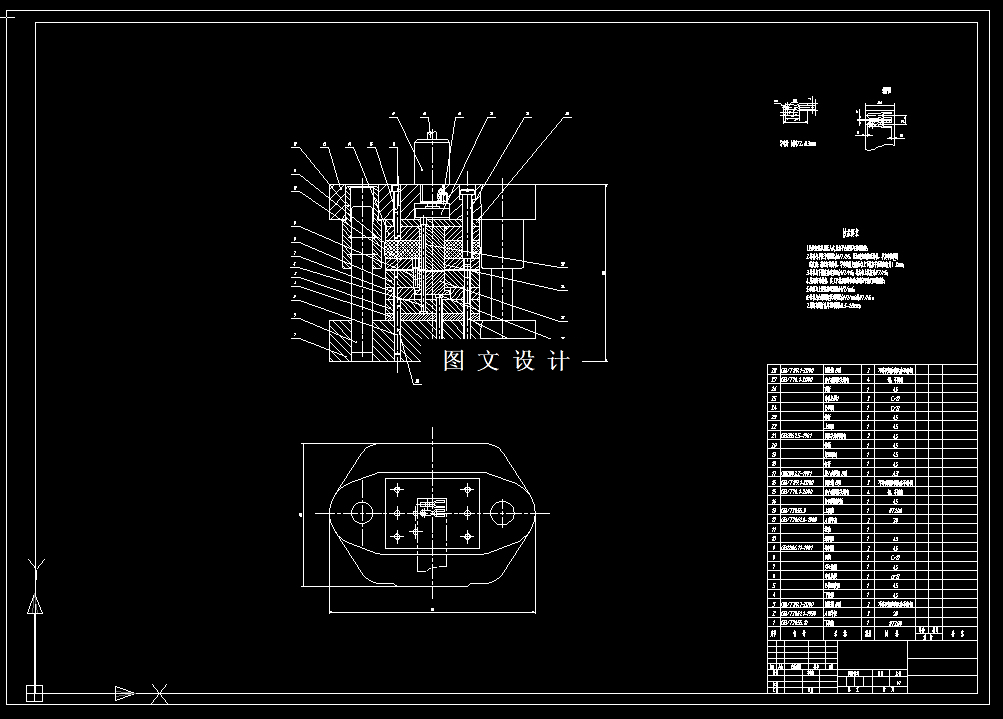

CAD版本图纸，共4张

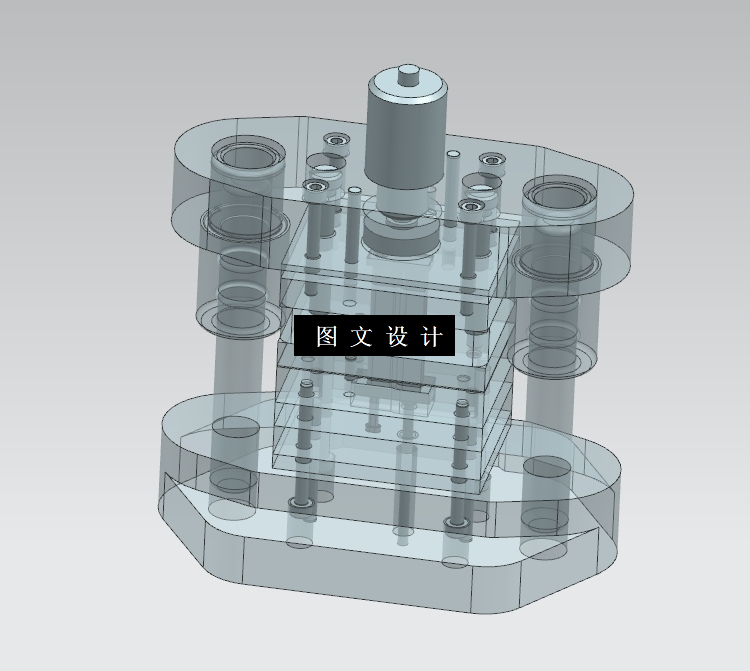

UG三维图一份

摘要

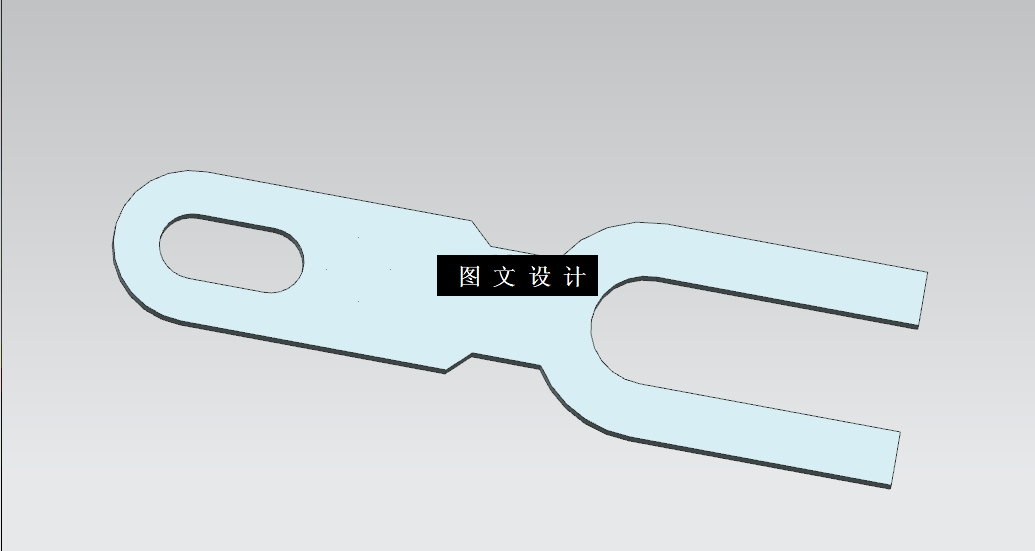

介绍0.3MM Y型导电片的冲压模具设计过程。导电片在石化、化工、电力等行业中具有重要的密封和导电作用，因此其质量和精度要求非常高。本次设计采用了冷冲模具的相关知识，并结合AutoCAD软件对制件进行设计绘图。 在设计过程中，首先进行了产品及其工艺的分析，确定了采用级进模作为冲压工艺方案，以确保制件内外形位置精度，实现自动化生产，提高生产效率。接着，进行了详细的模具设计，包括凸凹模刃口尺寸的计算、模柄及垫板的设计等，确保模具能够稳定、准确地工作。 在设计模具刃口尺寸时，考虑了凸模和凹模的磨损情况，并根据工件材料的特性确定了合理的间隙值。同时，采用了互换和配合加工两种方法对冲裁模进行加工，以确保模具的精度和寿命。 此外，还进行了压力机的校核，根据公称压力和闭合高度的要求，选择了合适的压力机型号，以确保模具在生产过程中能够稳定运行。 整体设计过程中，注重了理论与实践的结合，通过查阅相关资料和文献，结合实际设计经验，不断优化和完善设计方案。最终设计出的模具结构合理、精度高、寿命长，能够满足0.3MM Y型导电片的生产需求。
