N5641-汽车脚踏板冲压模具设计【含UG三维图】 下载积分：50　资料编号： N5641

作品包括:

Word设计说明书1份

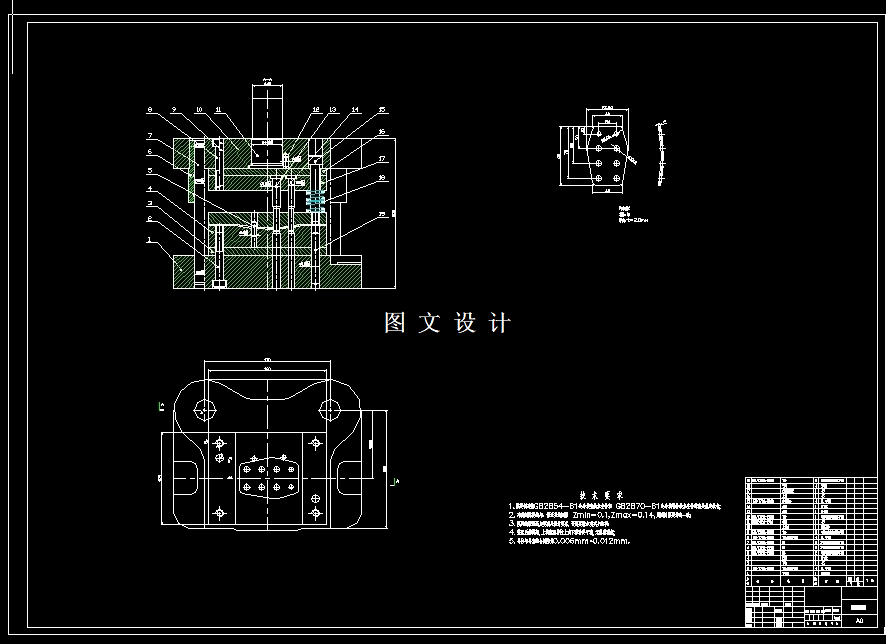

CAD版本图纸，共8张

UG三维图一份

摘要

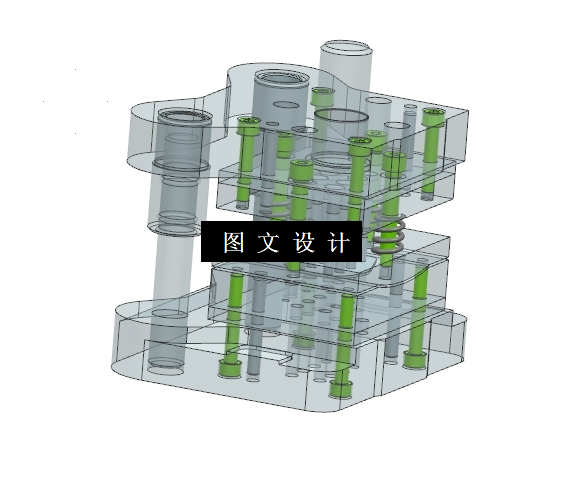

以汽车脚踏板为研究对象，进行冲压模具设计。设计过程主要包括冲压工艺分析、冲压工艺方案的确定、零件结构设计、冲压设备的选择、装配图绘制和设计编写等步骤。通过分析该零件的加工工序有落料工序、成型工序、冲孔工序，模具采用了单工序模具加工的方案，本次对零件的冲孔模具进行了详细的设计，模具采用了前后送料的方式，采用了挡料销与零件外形定位方式，卸料方式则采用了弹性卸料的结构。同时在设计的过程中对模具的凸凹模刃口尺寸以及冲裁力的大小进行了详细的计算，选择了J23-25的压力机对零件进行加工，最终依据理论计算以及分析绘制出了模具的装配图与零件图，并通过UG绘制了模具的三维图
