N5645-三芯直插高压插座注塑模具及模流分析【含UG三维图】 下载积分：70　资料编号： N5645

作品包括:

Word设计说明书1份

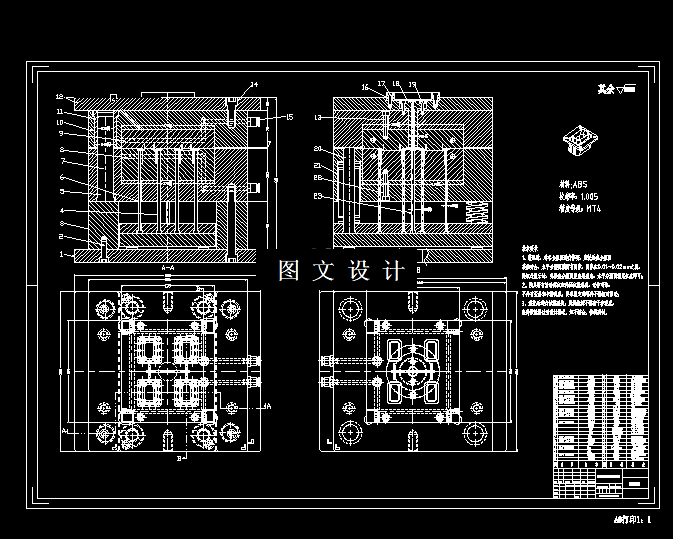

CAD版本图纸，共11张

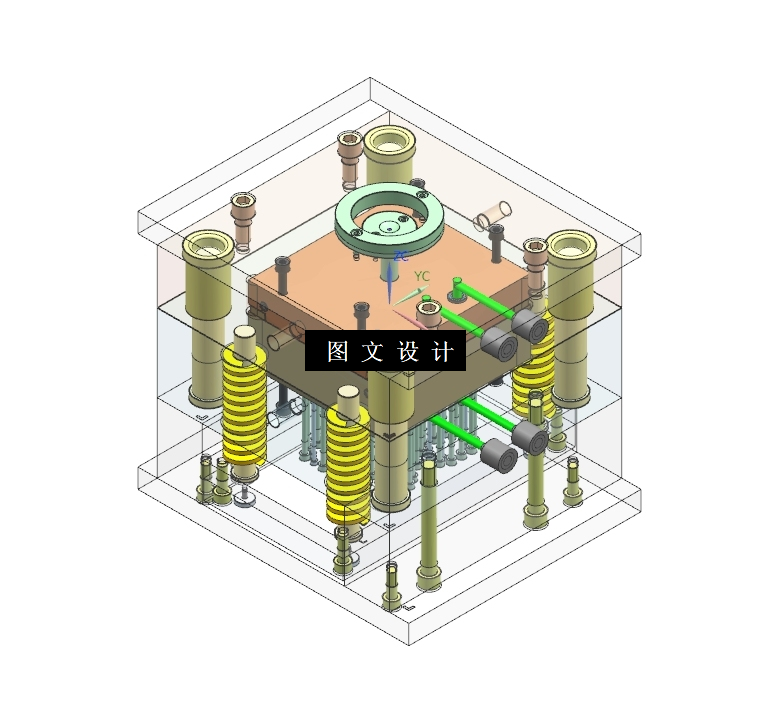

UG三维图一份

模流分析一份

摘要

本文探讨了三芯直插高压插座的注塑模具设计及其模流分析过程。设计过程中，优化了模具结构，如采用牛角式进胶方案简化模具结构，并设计了环绕式和水井式冷却水路以提高冷却效率。同时，为解决产品脱模困难。在模流分析方面，利用MOLDEX3D软件对浇注系统和冷却系统设计方案进行了仿真验证，获得了初步注塑工艺参数。通过多目标注塑工艺优化，降低了体积收缩率标准差和最大翘曲量，提高了产品质量。本研究为高压插座等精密注塑件的模具设计和工艺优化提供了参考。
