N5649-蝴蝶锁扣冲压成型模具设计【含UG三维图】 下载积分：60　资料编号： N5649

作品包括:

Word设计说明书1份

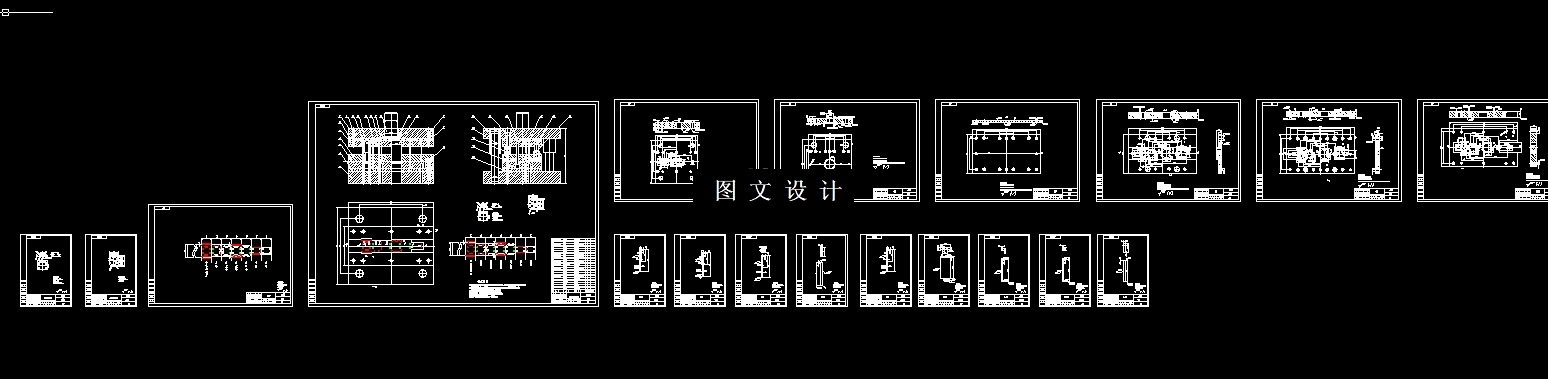

CAD版本图纸，共19张

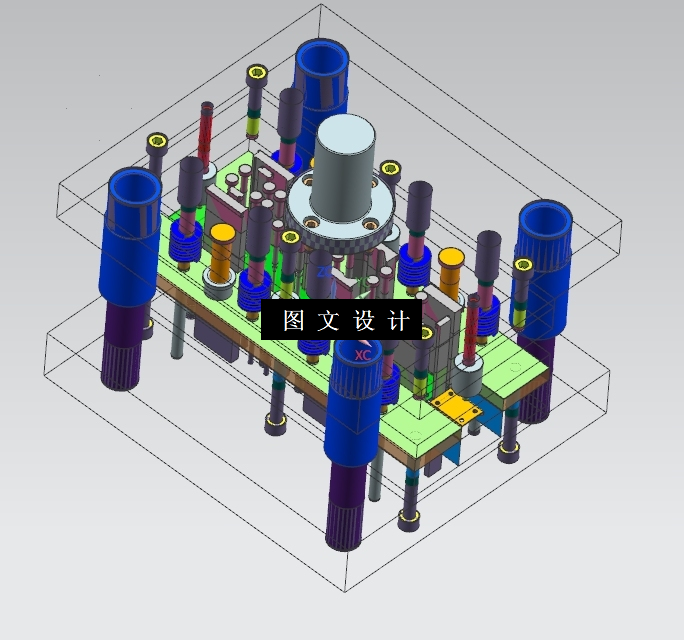

UG三维图一份

摘要

本次设计采用的级进模能够完成较为复杂的冲压过程，将冲裁、弯曲、落料等多道工序集成到一起，实现自动化、半自动化生产，从而有效提高了生产效率和产品质量。而选择08钢作为材料是因为其具有良好的塑性、加工性能以及导电、导热性能，能够满足产品的性能要求，并且价格相对较为经济实惠。 设计的零件是带冲孔的弯曲件，采用向下弯曲的形式，这样设计在制造工艺和性能方面都有着很好的优势。通过导料板对卷料进行导料。 本设计的特点是大部分凸模零件均采用台阶方式固定，这种设计可以减小凸模与凸模固定板之间的间隙，使得凸模的固定更加牢固。这种结构可以提高制品的加工精度和稳定性，避免了因松动而出现的误差。
