RT709-垫片冲孔倒装复合模设计【含UG三维图】 下载积分：70　资料编号： RT709

作品包括:

Word设计说明书1份

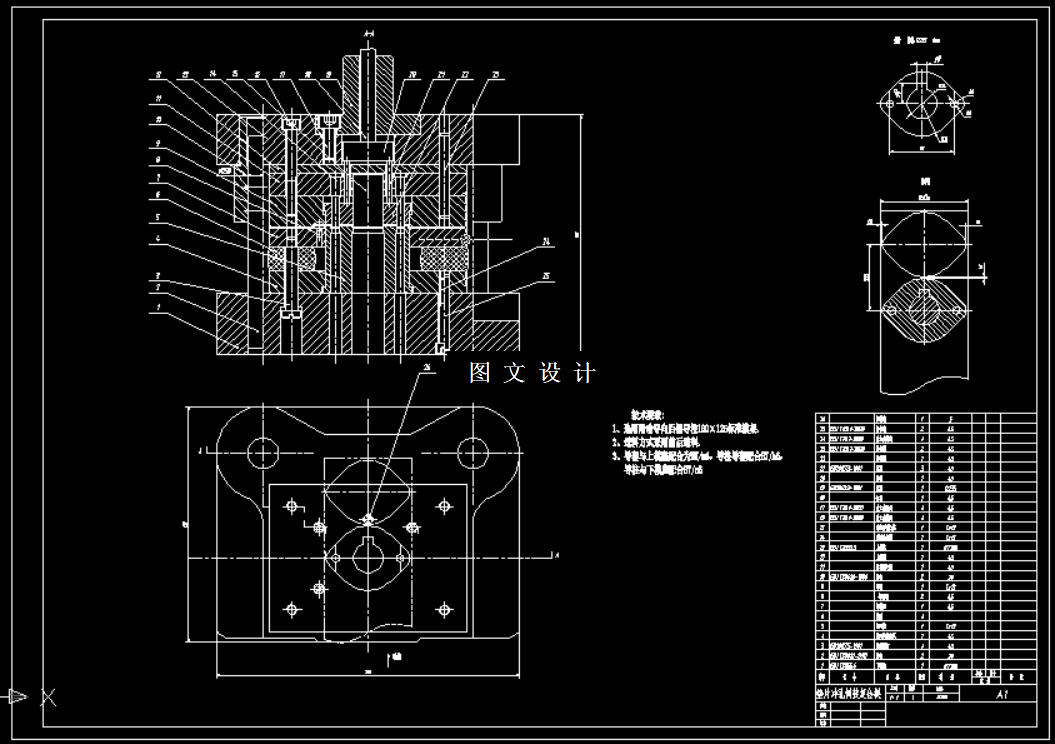

CAD版本图纸，共7张

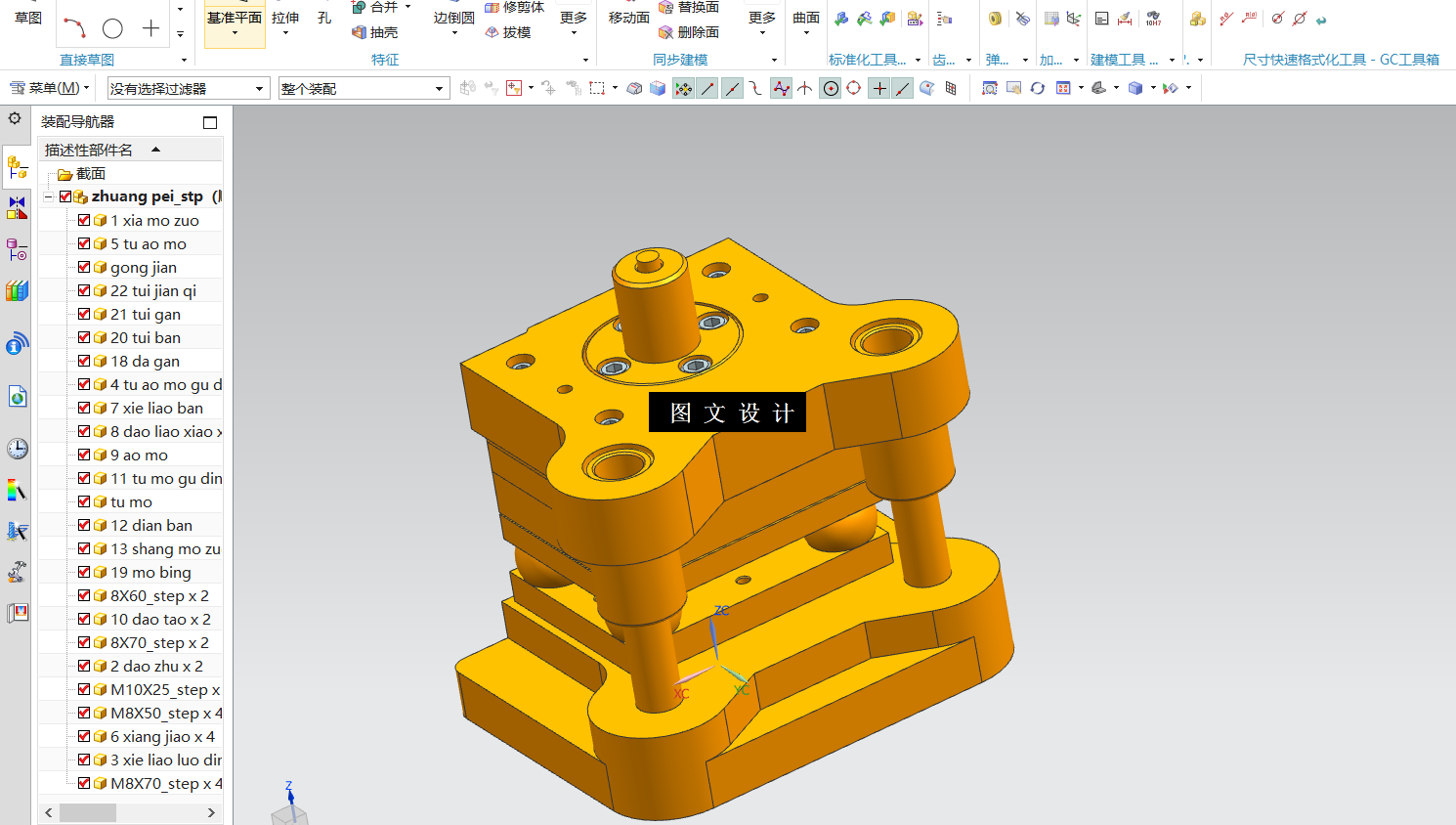

UG三维图一套

摘要

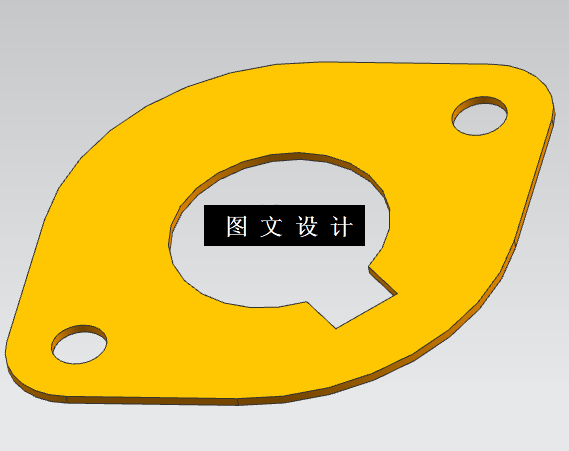

垫片是一种常用的五金件，由于其本身的特殊性，导致了垫片冲裁时精度难以保证，设计中，我们采用特殊的结构来完成垫片五金件的冲裁。垫片采用Q235制作而成，垫片零件上的圆孔最小直径为6mm。垫片五金冲裁件可以采用落料和冲孔的复合模来进行冲压，本次主要针对垫片零件进行设计通用性的模具，在保证工件生产精度的基础上，实现持续快速的成产。 工件垫片设计流程：首先我们进行工艺分析，通过工艺分析我们对工件垫片零件的结构和材料以及工序有个基本的了解，然后设计出合适的方案。方案设计完成以后，需要我们对模具的设计进行计算，计算一般包括排样图利用率计算，冲压力的计算，还有模具工作尺寸的计算等。基本的理论计算完成后，我们对模具的总体结构进行把握，通过分析总结完成本次模具的最终设计，然后通过图纸表达出模具的结构，完成零件图进行加工。
