RT736-金属平板电脑支架底板冲压工艺级进模具设计【含UG三维图】 下载积分：150　资料编号： RT736

作品包括:

Word设计说明书1份

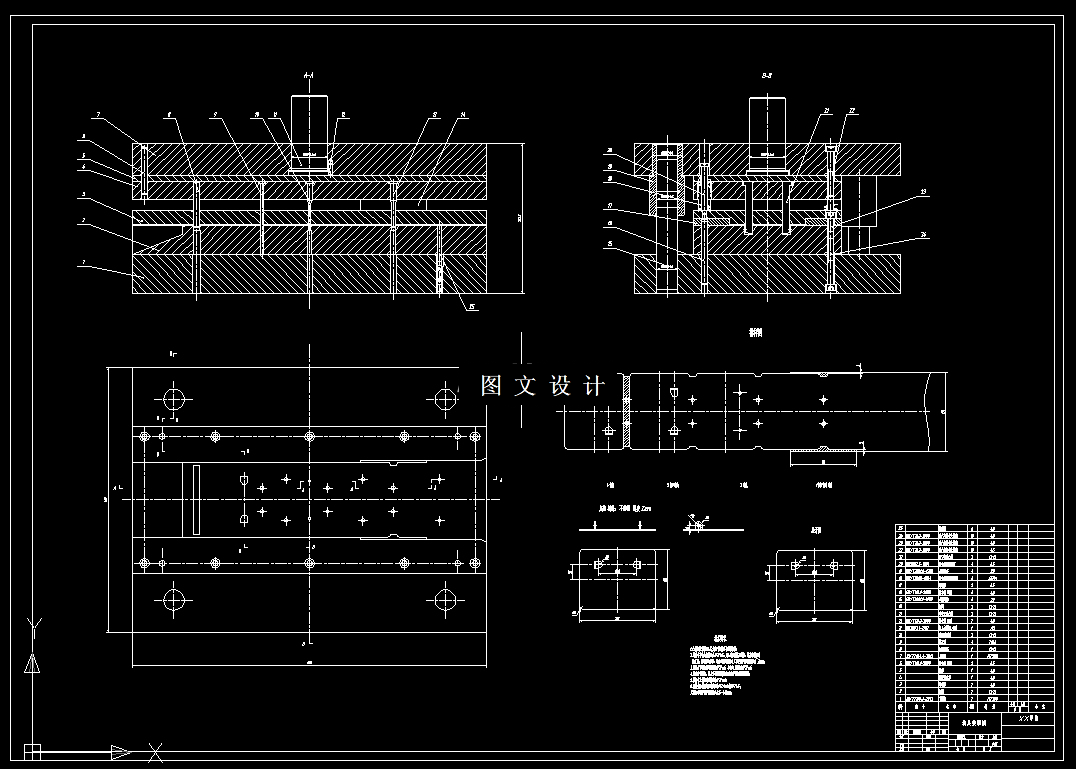

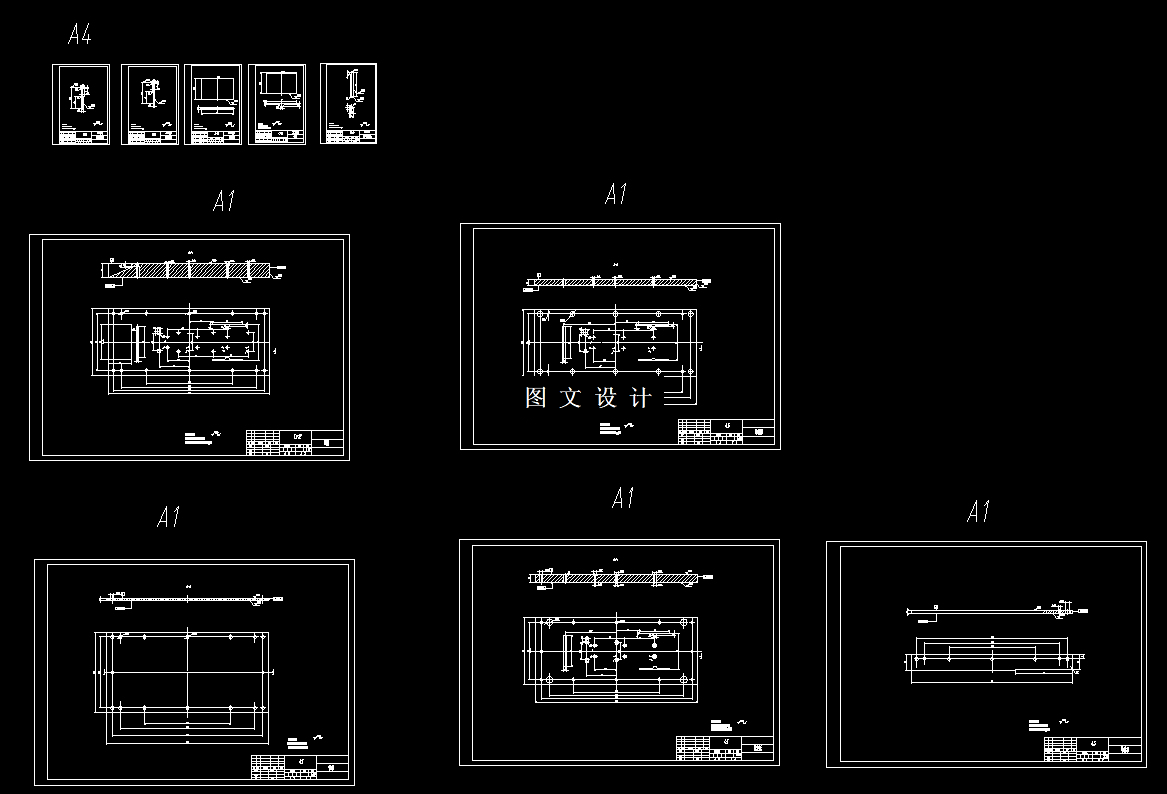

CAD版本图纸，共11张

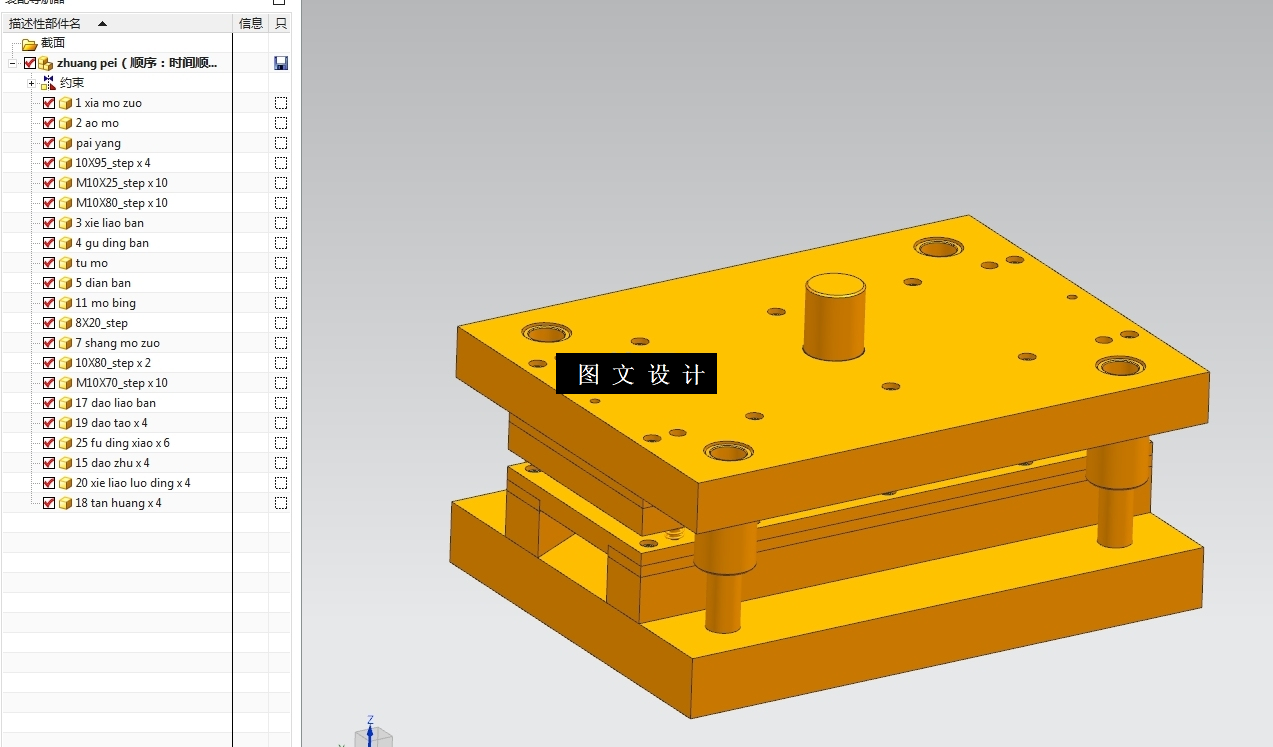

UG三维图一份

摘要

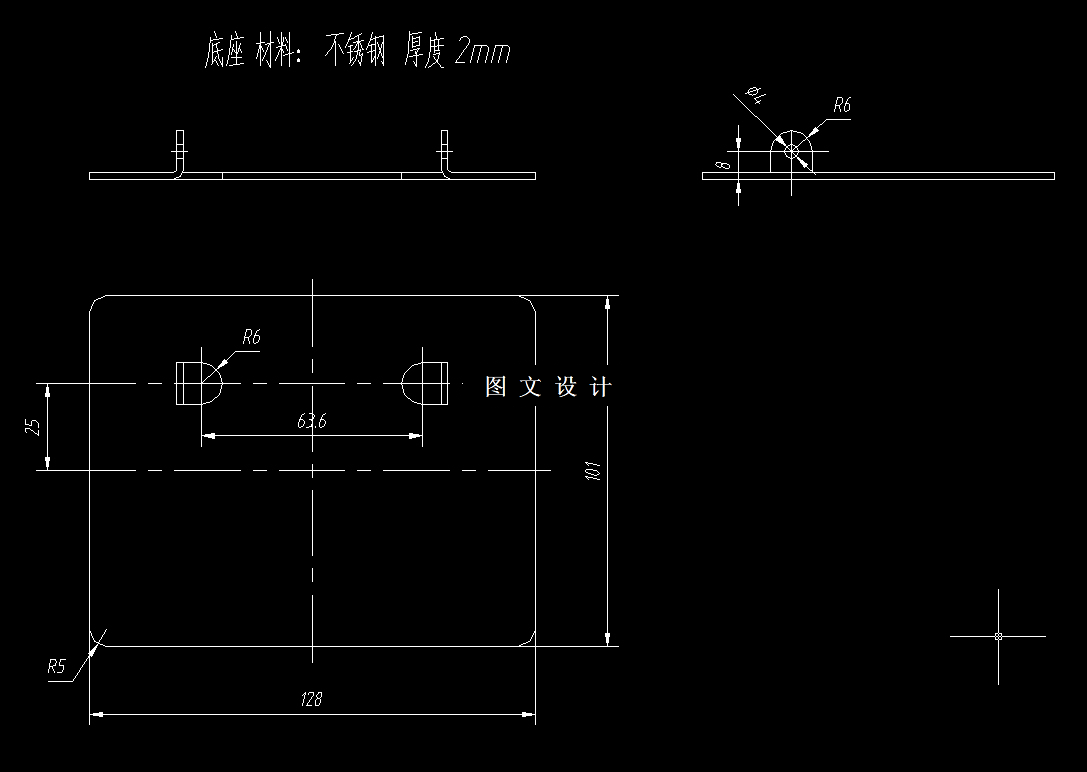

本次平板电脑阅读架零件的冲压成型工艺及模具设计旨在为成型平板电脑阅读架零件设计一副冲压模具，首先对平板电脑阅读架零件的结构尺寸和形状进行了工艺分析。确定零件的材料，通过对零件冲裁过程的分析确定了加工方案和排样方案，综合考虑材料、模具结构、冲压工艺等因素，以及模具表面受力情况，以及模具的动态稳定性，来确定搭边值并计算进给步距和带宽材料利用率。其次是对零件冲裁过程的工艺计算，计算冲裁压力和模具总压力，计算压力中心并选用冲压机。通过设计和计算模具冲裁间隙以减少冲压模具的磨损、缓冲冲压和提高冲压效率，之后计算凸凹模工作部分的尺寸。进行相关零件的选用和设计包括凸凹模尺寸、垫板、卸料机构、定位零件、模架和模座以及连接和固定零件等。进行压力机的压力校核以及压力机的滑块行程校核和装配尺寸。最后进行模具的装配和检测和建模。本套模具结构相对简单，操作便捷，加工精度准确，方便维护，适用于大批量生产。
