RT747-E形板冲压模具设计-长48 下载积分：50　资料编号： RT747

作品包括:

Word设计说明书1份

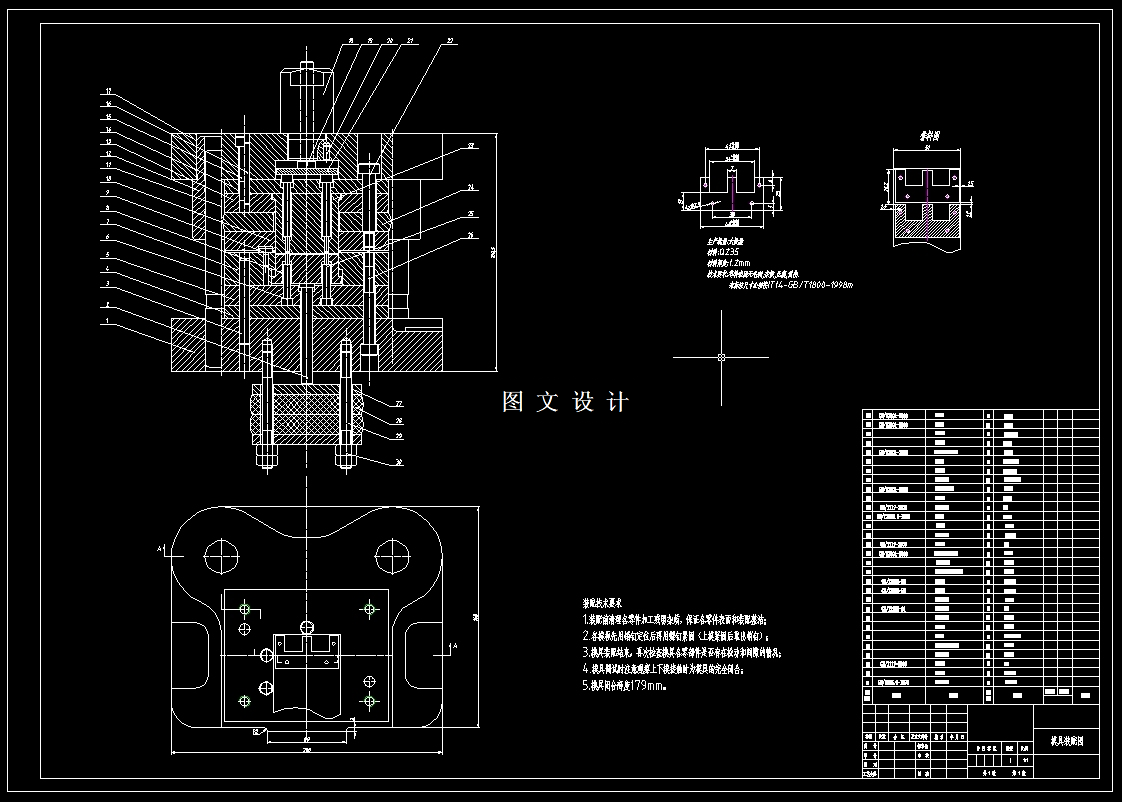

CAD版本图纸，共5张

摘要

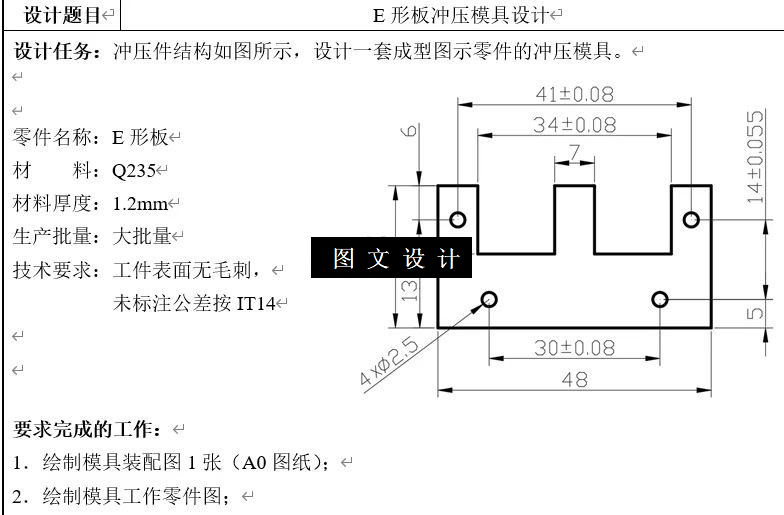

根据老师给定的设计课题，课题零件为E形板，分析其工艺由冲孔、落料组成，课题要求工件大批量生产，工件材料为Q235，材料厚度为1.2mm，生产精度按照IT14，结合工件的要求，作出工件的工艺分，确定工艺方案，选择模具结构，计算工艺相关参数，设计模具零部件。此次课题工件采用了冲孔落料正装复合模具，查表获取排样搭边值，计算条料宽度、材料利用率、冲压力、压力中心、凸模、凹模刃口尺寸及公差、凹模周界尺寸、工艺参数等。
