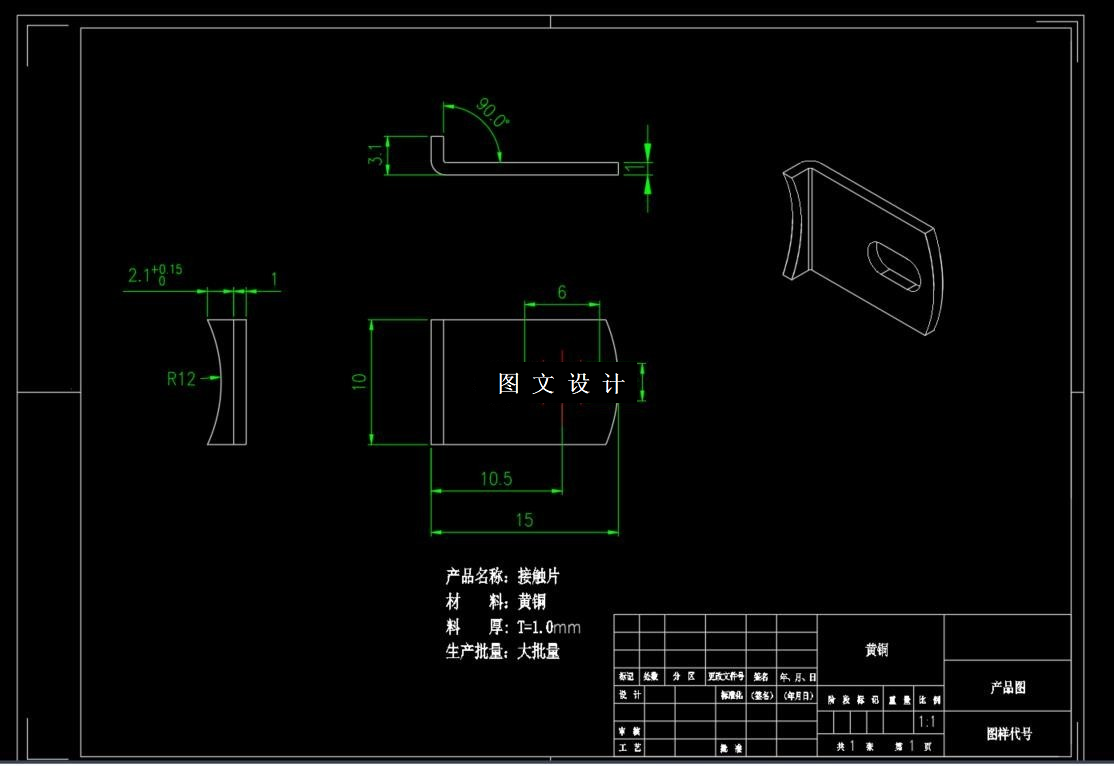

N6094-接触片冲压级进模具设计 下载积分：50　资料编号： N6094

作品包括:

Word设计说明书1份

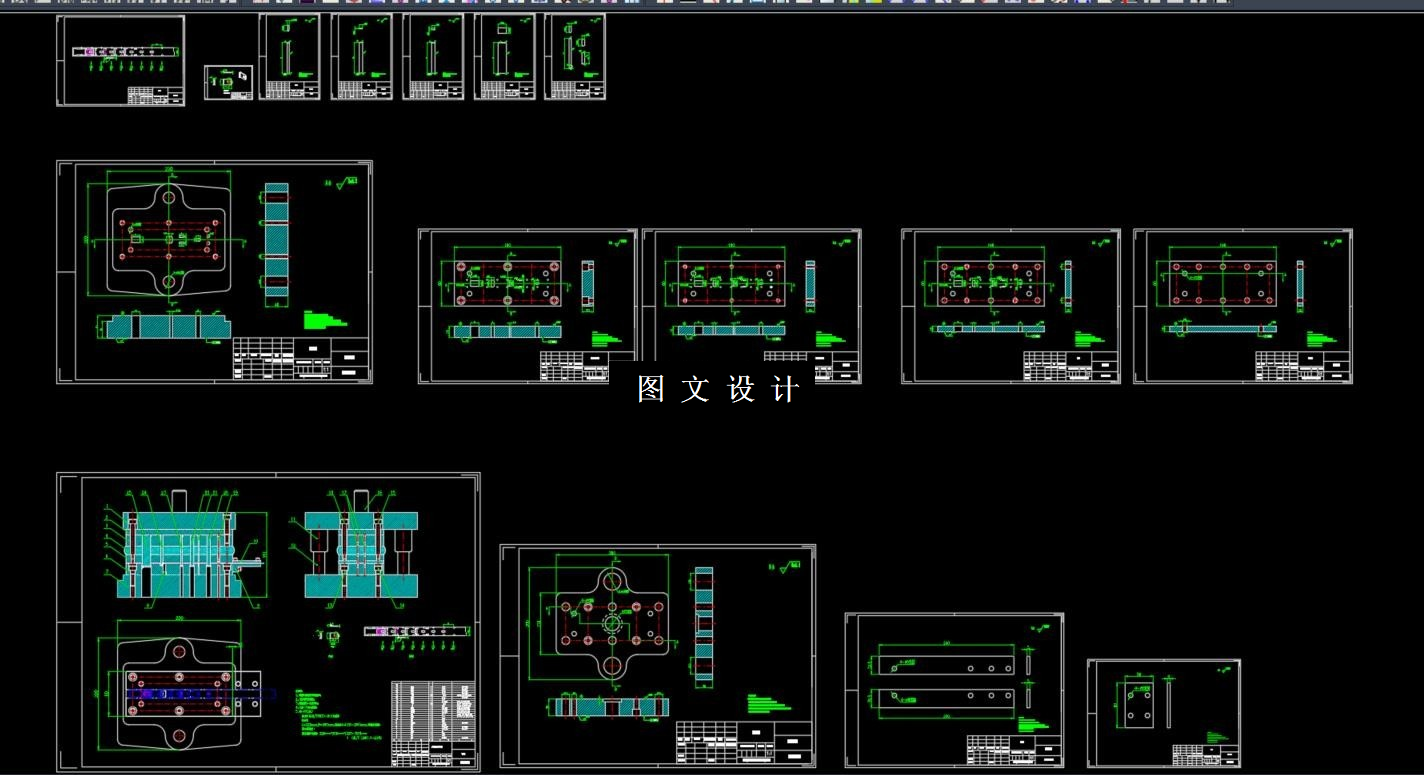

CAD版本图纸，共16张

摘要

本文介绍的是接触片级进模，该模具实例结构简单实用，使用方便可靠。首先根据工件图算工件的展开尺寸，再根据展开尺寸算该零件的压力中心，材料利用率，画排样图；其次依据凸、凹模不同的制造方法和冲裁工艺方案计算出凸、凹模的刃口尺寸；计算冲压力，选择冲压设备；根据零件的几何形状要求和尺寸的分析，进行凸、凹模结构设计,最后总体设计。当所有的参数计算完后，对模具的装配方案，对主要零件的设计和装配要求技术要求都进行分析。在设计过程中除了设计说明书外，还包括模具的装配图，非标准零件的零件图。
