N6098-拾音器内顶壳注射模具设计-含模流【含UG三维图】 下载积分：70　资料编号： N6098

作品包括:

Word设计说明书1份

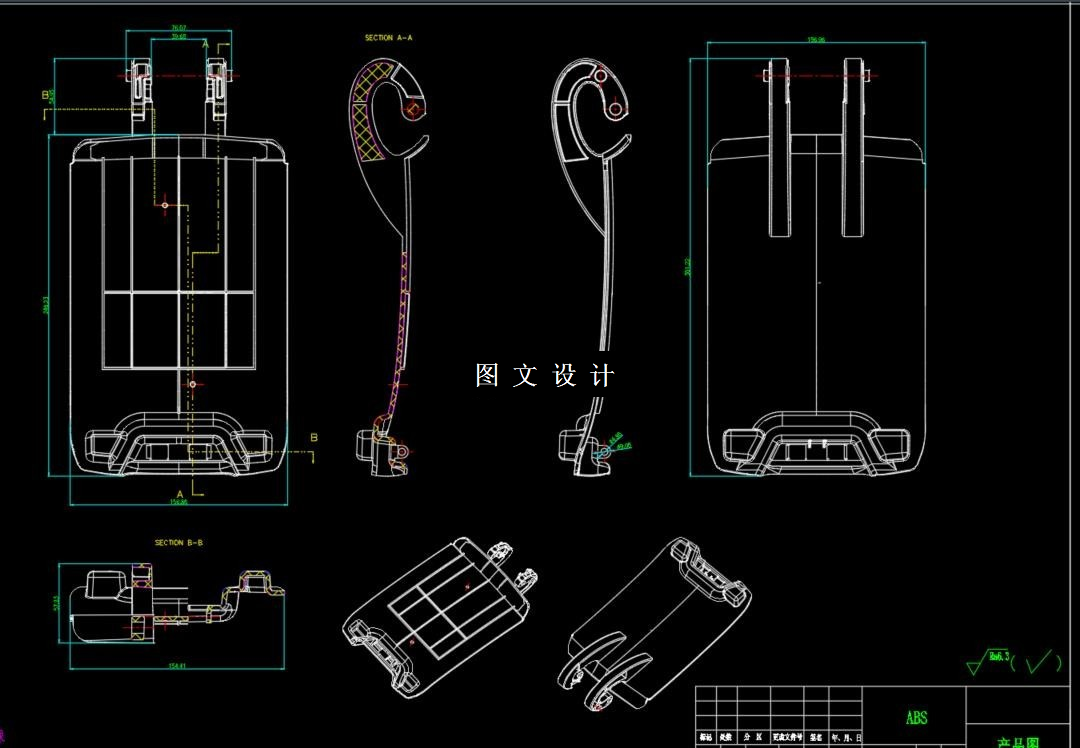

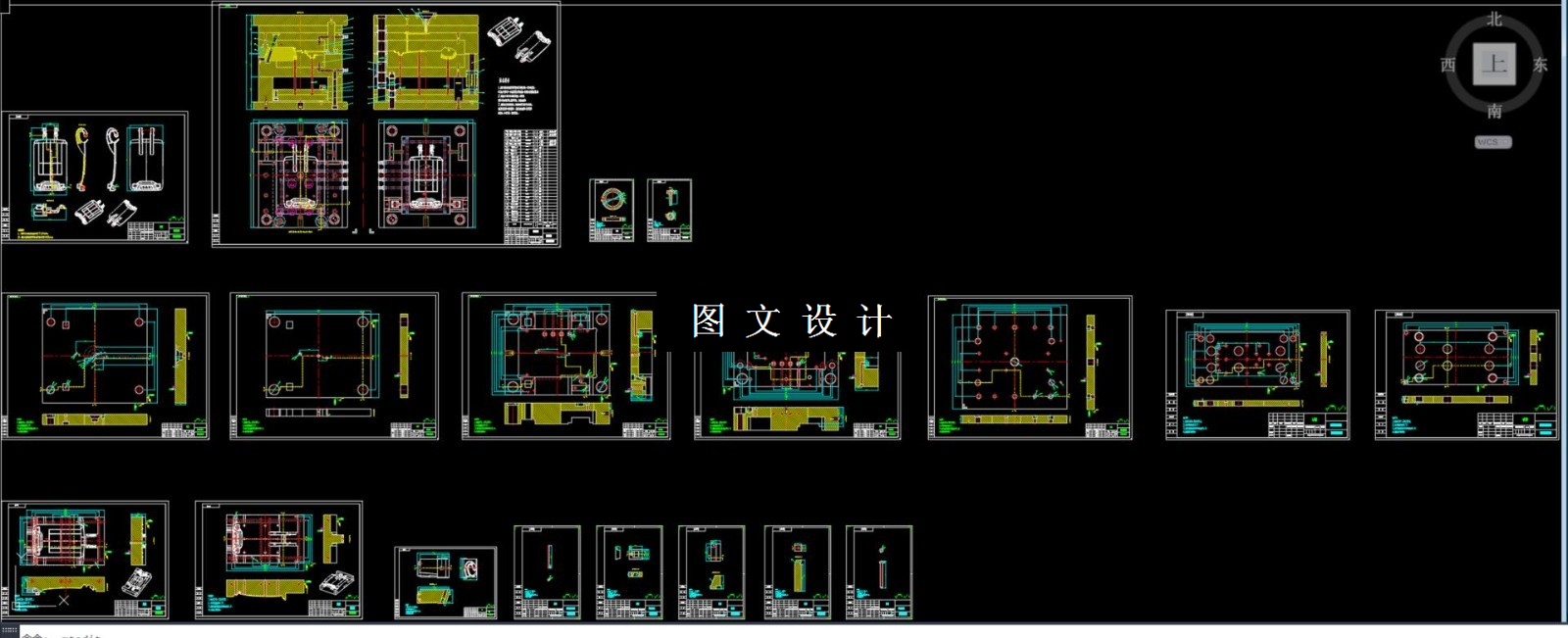

CAD版本图纸，共19张

UG三维图一套

模流分析一份

摘要

本次设计对拾音器内顶壳产品设计成型模具，首先根据塑件产品结构的分析结果确定此次设计模具的分型面，在选定模具分型面的时候既需要考虑塑件产品的脱模斜度。又需要考虑塑件产品顶出过程的受力面积大小。本设计根据拾音器内顶壳产品的具体结构，选择单分型面模具进行设计。在设计注射模具浇注系统的时候，需要确保注射填充过程能够保持相对较为均匀的流向。本设计基于实际需求，以一模一腔结构形式设计模具，采用侧浇口的浇口形式进料。分析研究本文拾音器内顶壳产品的具体结构特征可知，本文设计注射模具需要通过两段型芯成型加工塑件产品的内部结构，故以镶嵌式结构设计注射模具的型芯部分。由于本文拾音器内顶壳产品部分位置带外螺纹结构，故以镶嵌式结构设计注射模具的型腔部分。而且该拾音器内顶壳产品的弯孔部分需要通过注射模具的侧向抽芯机构才能够顺利完成抽芯。
