N6105-水表壳注塑模具设计-含模流【含UG三维图】 下载积分：70　资料编号： N6105

作品包括:

Word设计说明书1份

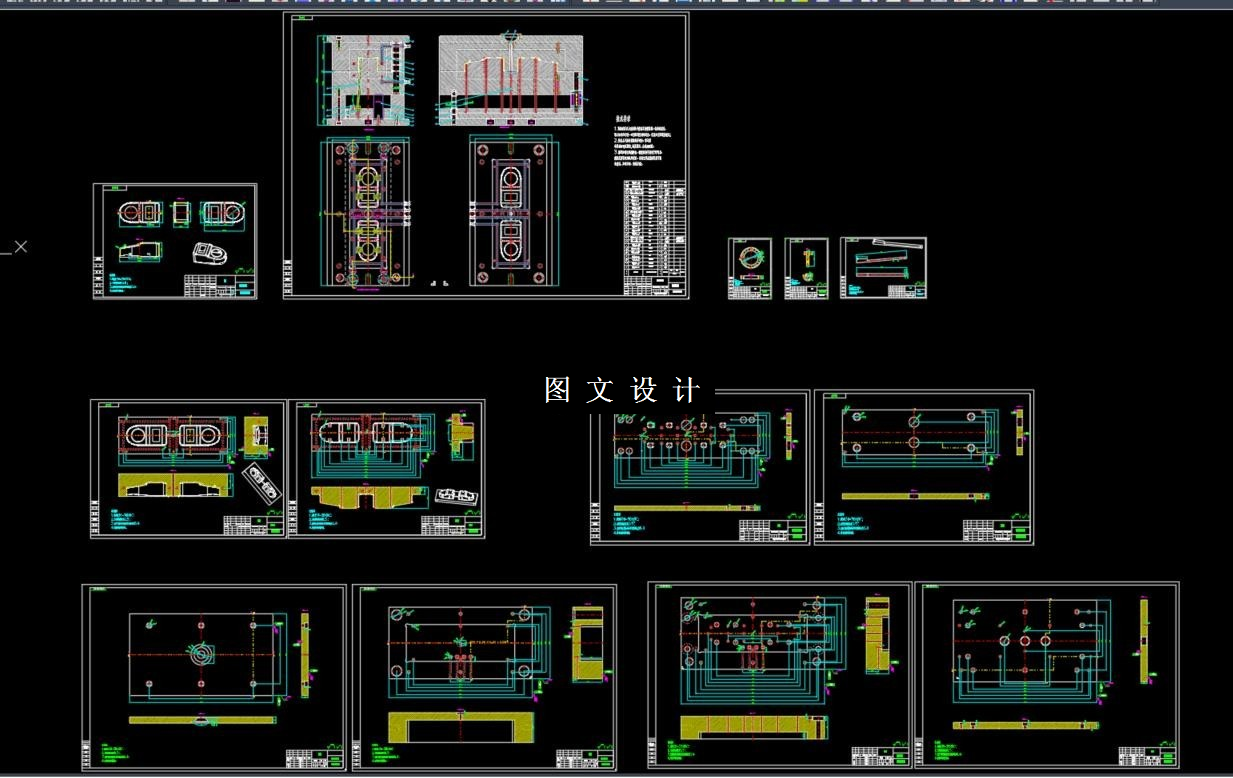

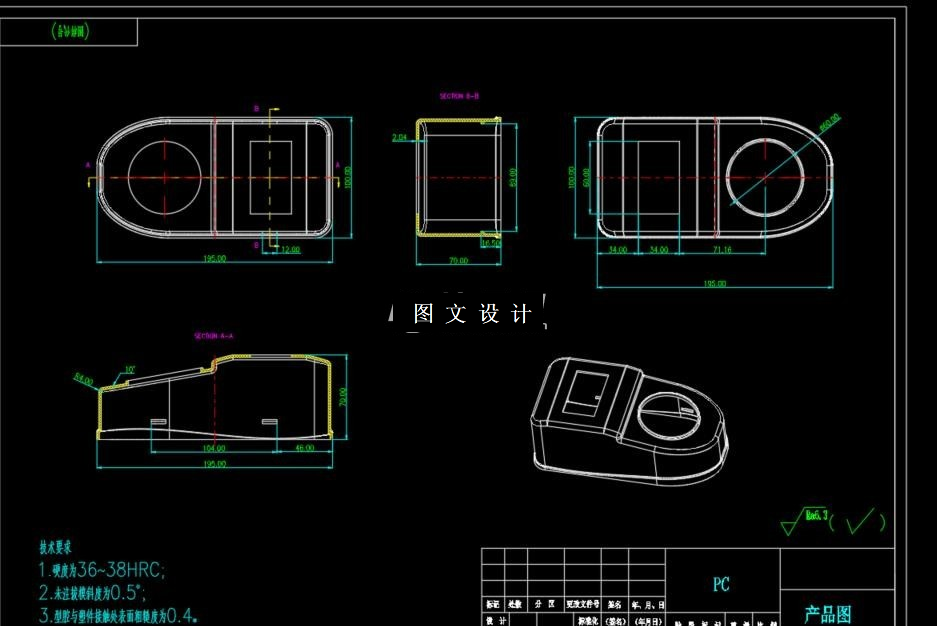

CAD版本图纸，共13张

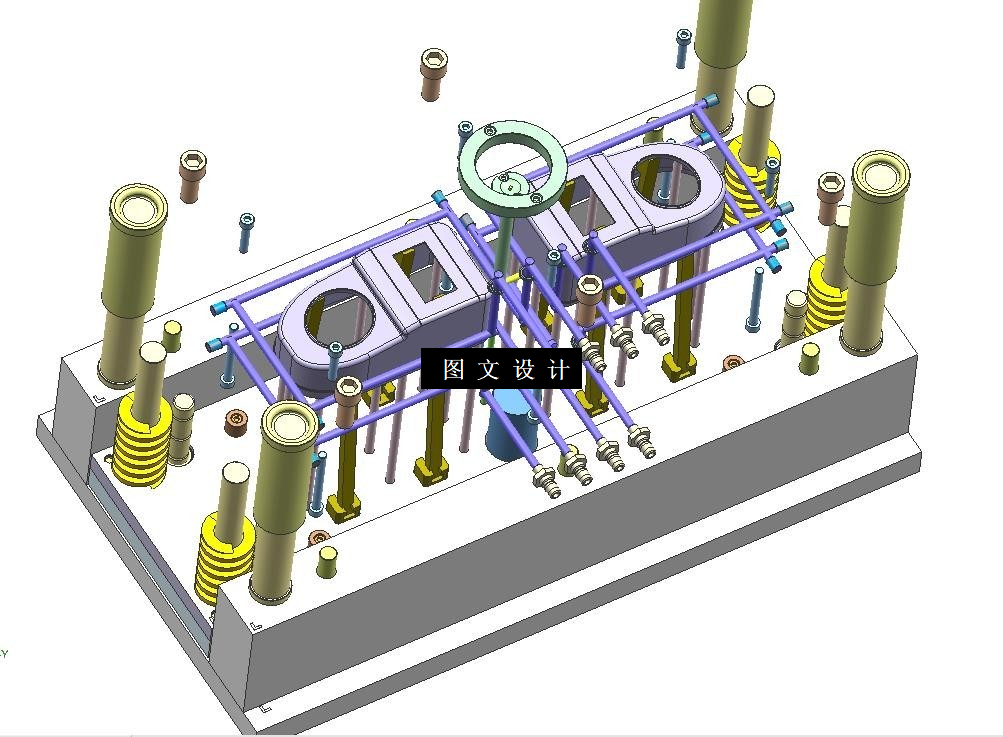

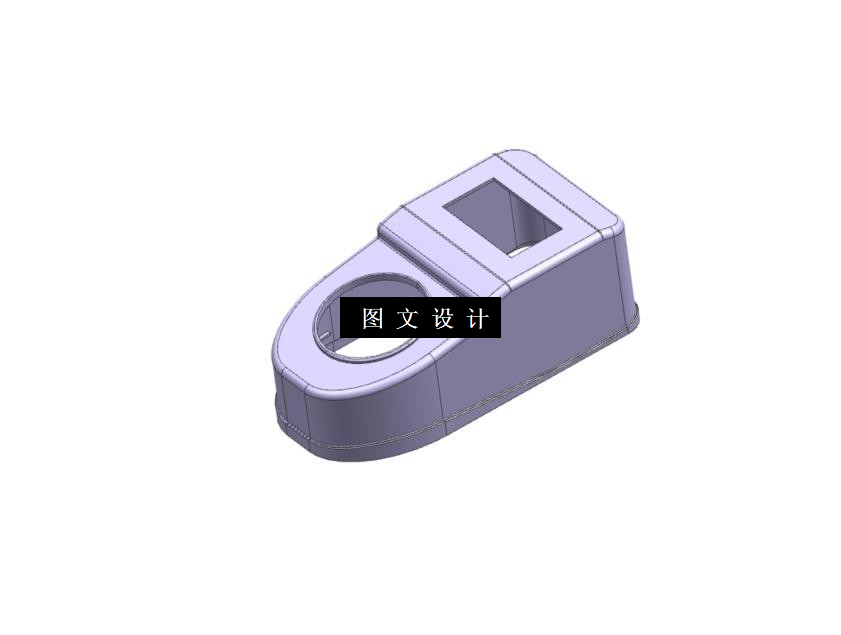

UG三维图一套

模流分析一份

摘要

本说明书针对水表壳塑件设计制造一套注塑模具，用于注塑成型加工该产品，对注塑模具的设计流程做了详细介绍，编制了注塑模具各个零部件的工艺方案。研究分析了单反相机后盖塑件的工艺性，测量得到塑件产品的总体积大小和质量大小，基于设计参数选用了合适的注射机设备，设计了注塑模具的总体结构，选定了模具分型面，确定了模具型腔数，确定了模具型腔排列布局，设计了模具浇口结构，设计了模具抽芯机构与推出机构。除此之外，设计确定了模具型腔和型芯等核心部件的各项参数，根据实际生产需要设计了模具的加热系统和冷却系统，对模具闭合高度尺寸进行了校核计算，对注塑机设备的各项参数进行了校核计算，确保本文设计总体合理，可以满足设计目标。
