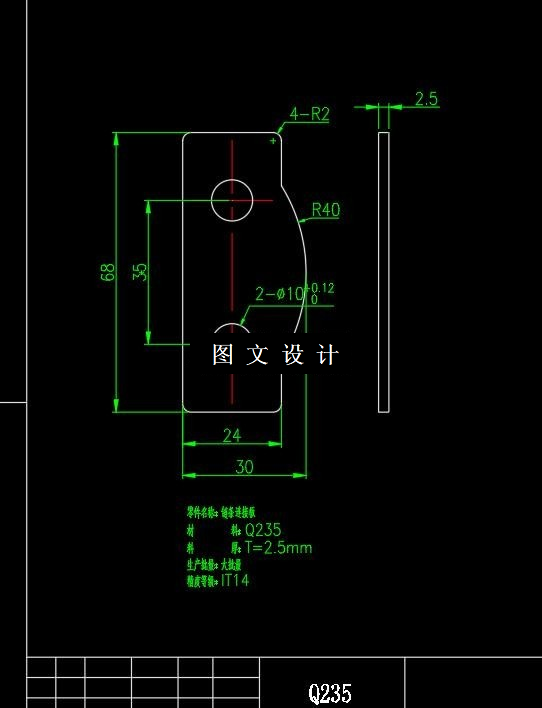

N6115-链条连接板冲孔落料复合模设计 下载积分：50　资料编号： N6115

作品包括:

Word设计说明书1份

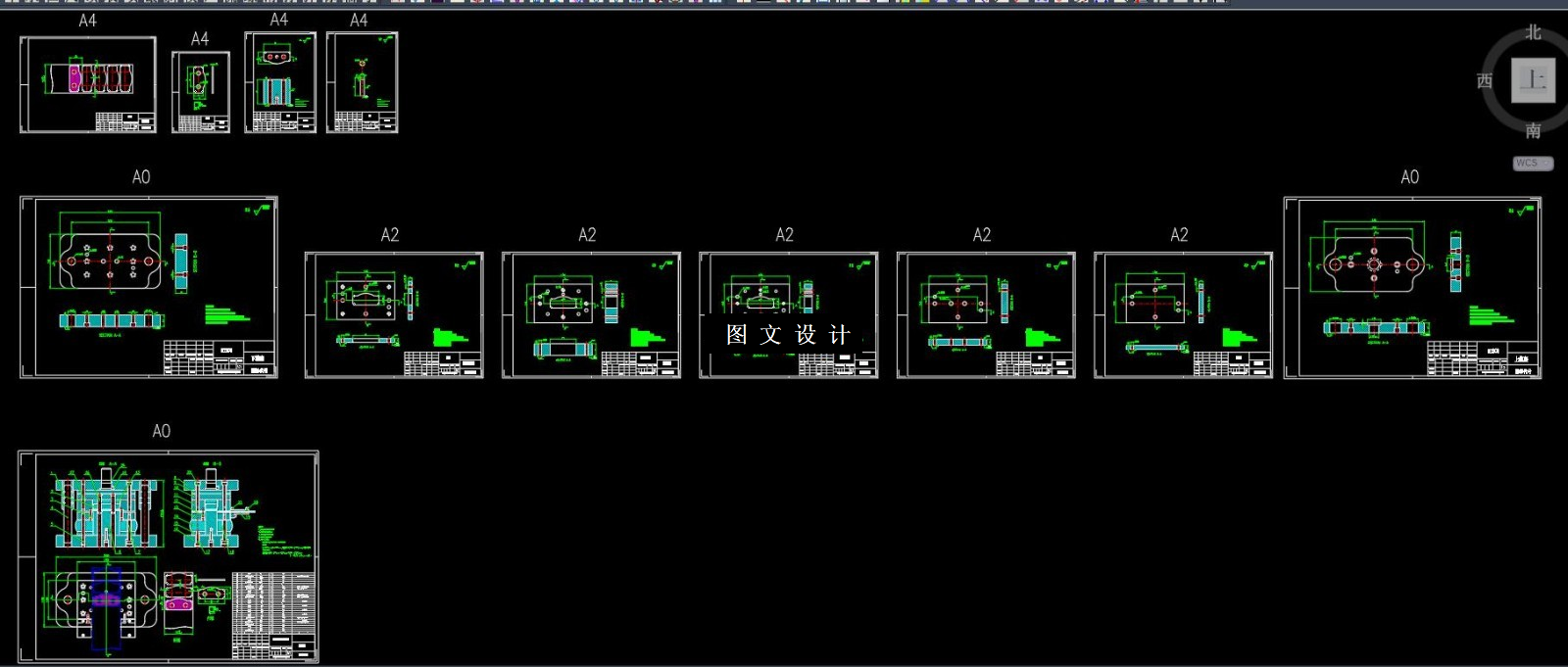

CAD版本图纸，共12张

摘要

首先研究分析该链条连接板工件产品在成形性方面的具体表现，判断零件产品的具体结构是否能够设计得到合适的模具方案，若是不能正常满足冲压模具的相关设计标准，必须结合实际情况优化待加工工件产品的具体结构，基于待加工工件产品相应的加工工序，确定所用冲模具体的结构类型，此次设计选用复合模设计方案。之后完成工件产品在工艺计算方面的工作内容，对其展开计算，根据生产加工标准完成工件产品排样图的设计工作。完成基本设计方案之后，设计了冲模凸模、凹模以及各个组成部件，此过程尽量选用标准件，基于计算所得的各项参数绘制了此次设计的模具设计图及非标模具元件的零件图，设计工作完成之后编写此套冲模的设计说明书。
