N6126-汽车后视镜外壳注射模具设计-含模流【含UG三维图】 下载积分：70　资料编号： N6126

作品包括:

Word设计说明书1份

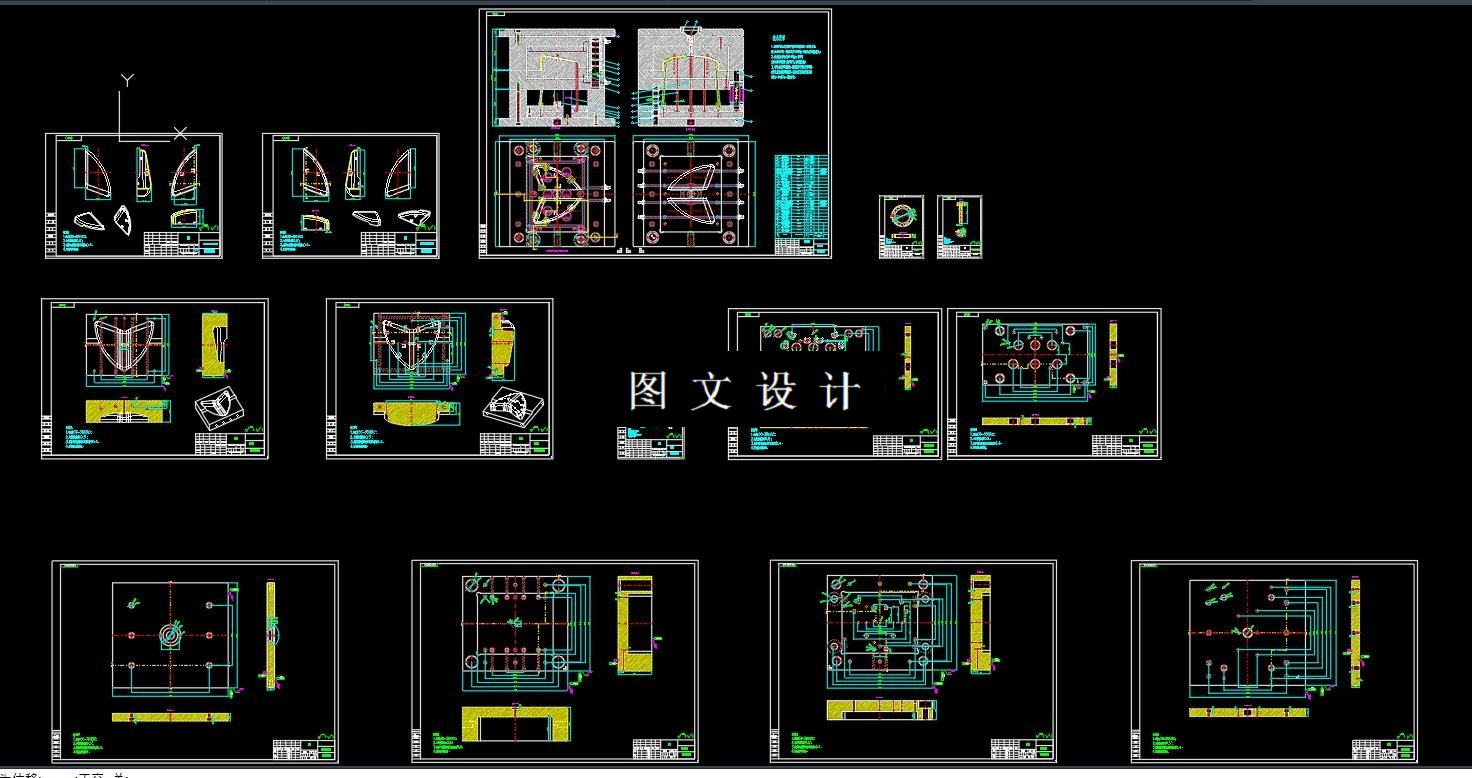

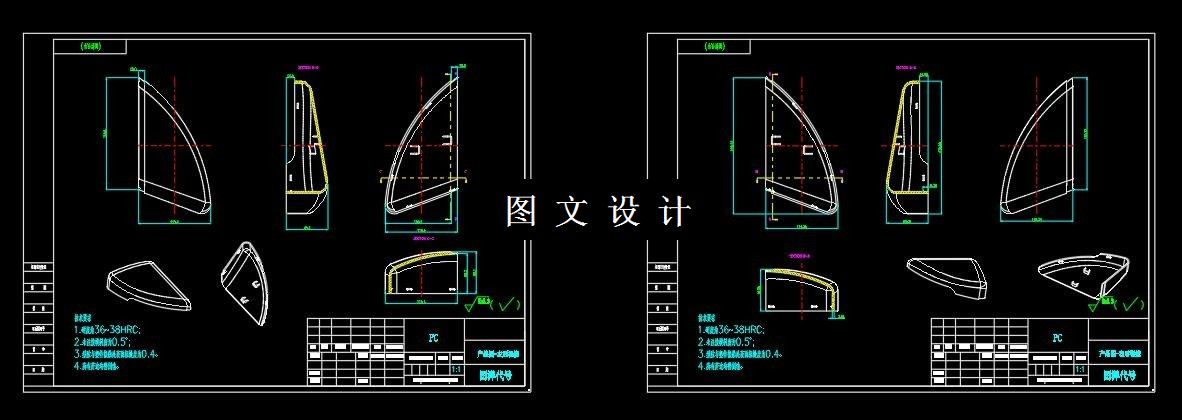

CAD版本图纸，共14张

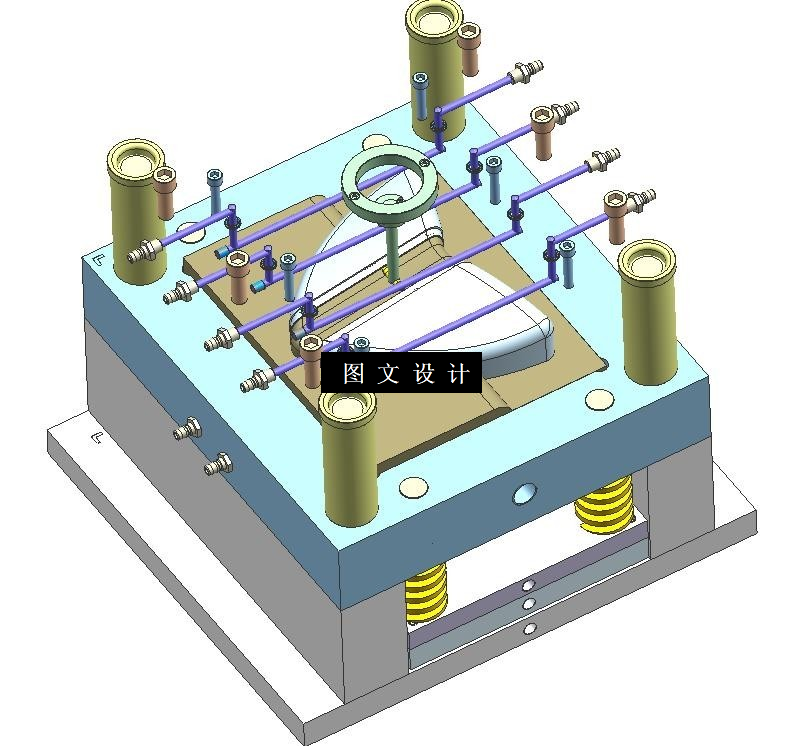

UG三维图一套

模流分析一份

摘要

分析完产品本身以后首先需确定该产品的分型面，这一步至关重要，通常采用产品最大端面处为分型面。然后再用UG测量出该产品的最大尺寸多少，结合实际确定出一模几腔满足实际加工要求，经过综合分析为一模两腔的型腔布局，布局规则和均匀，然后选择合适的模架即可。流道尽可能的设计在塑件中间，保证其良好的充填性，本次采用直接浇口转侧浇口。本次设计的产品难度和结构一般，就利用分型面自然排气，不用单独设计排气系统。再者，水道也要设计得均匀的冷却产品，不可离流道太近，再者就是水道和产品距离需要大于5mm。本次设计顶杆分布均匀顶出塑件，可以在塑件脱模之后的质量得到保证。设计完了以后就对模具进行参数校核，然后确定各个结构之间配合是否符合设计要求，对比，不符合要求的微作调整。然后检查完成以后就导出二维图在CAD里面进行标注，整理图档。
