N6127-起瓶器注塑模具设计-含模流【含UG三维图】 下载积分：70　资料编号： N6127

作品包括:

Word设计说明书1份

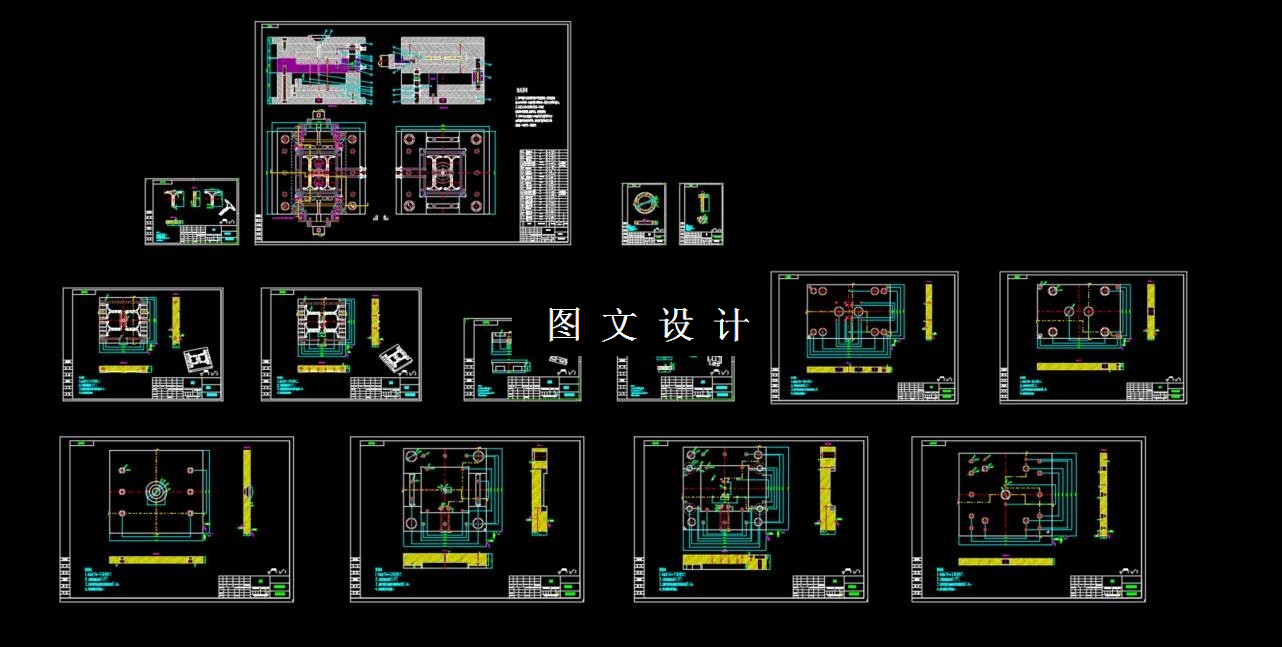

CAD版本图纸，共14张

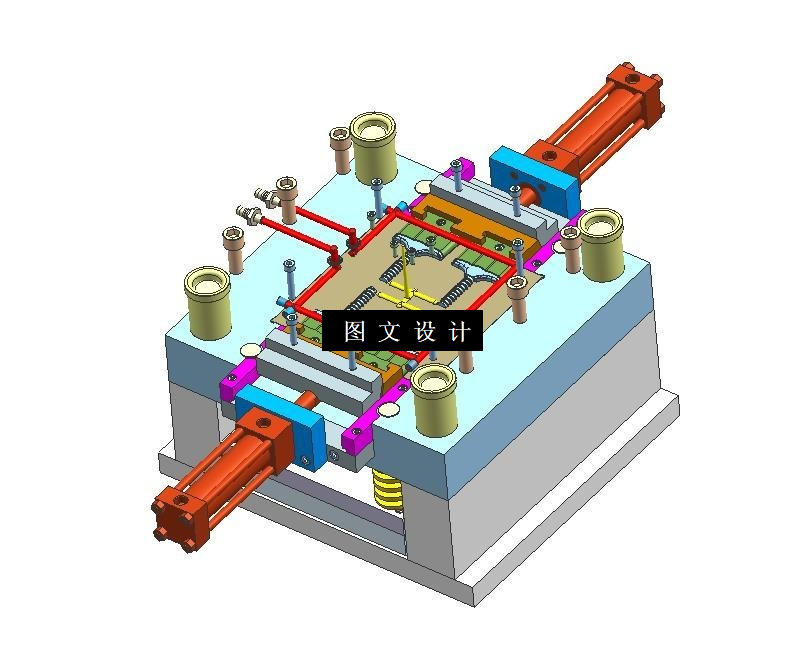

UG三维图一套

模流分析一份

摘要

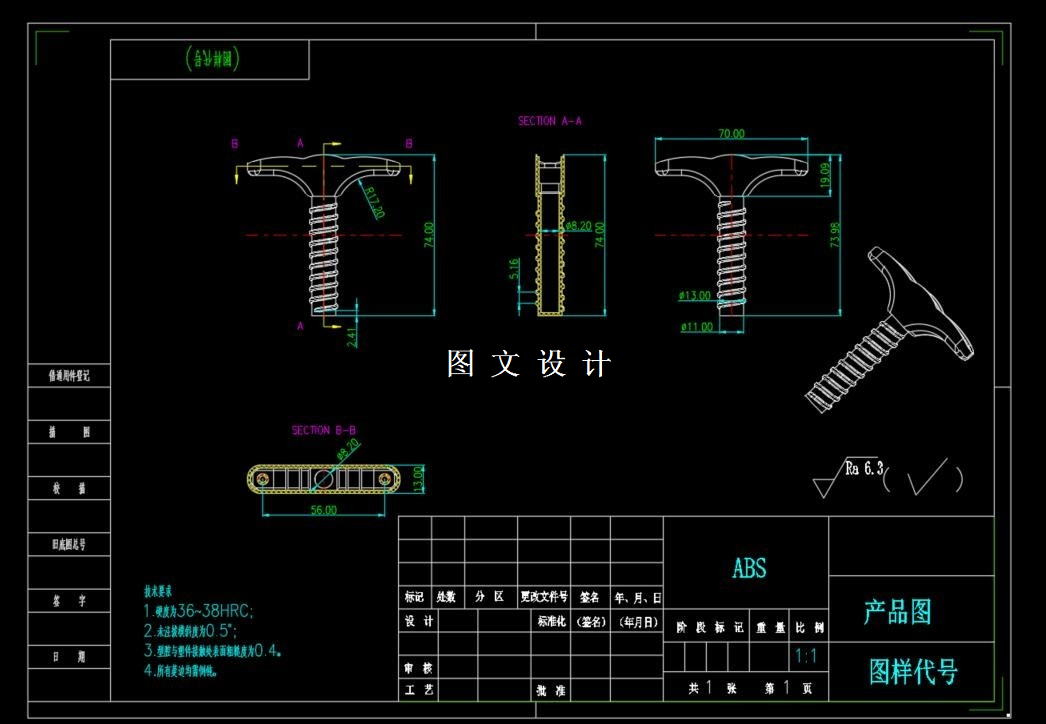

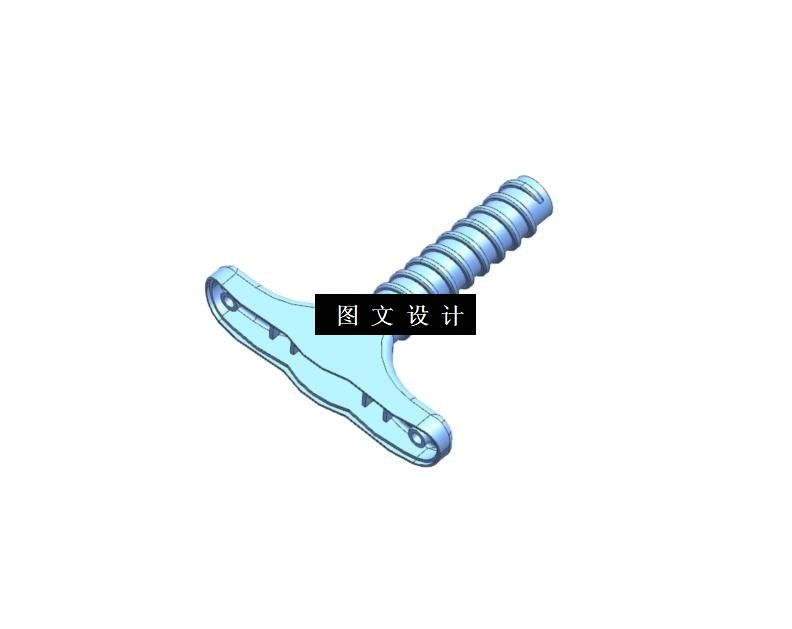

本次设计产品名称为起瓶器，首先对塑件进行三维建模，分析塑件工艺性、整体的结构特点、分析塑件的结构和材料特性等等确定产品材料为ABS塑料，适合注塑中大批量生产。分析产品后确定分型面，在最大端面处，设置的分型面方便脱模不会卡住。然后进行型腔布局，查阅参数表可知本次设计采用一模四腔，型芯和型腔侧壁厚度和产品到型腔的距离也满足设计要求，然后通过产品的大小和产品体积选择侧浇口浇注系统和流道大小，要保证有良好充填性。然后再设置顶出机构和冷却系统，本次顶出脱模受力均匀，水道布局冷却均匀符合设计原则，满足注塑模具设计原理以及要求.
