N6130-家用路由器底壳注塑模具设计-含模流【含UG三维图】 下载积分：70　资料编号： N6130

作品包括:

Word设计说明书1份

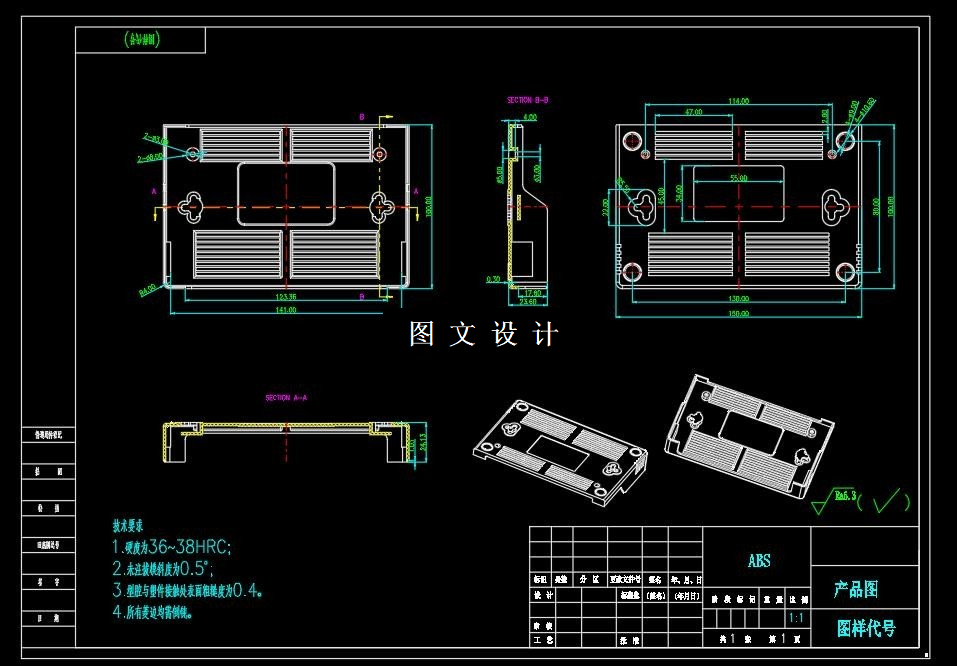

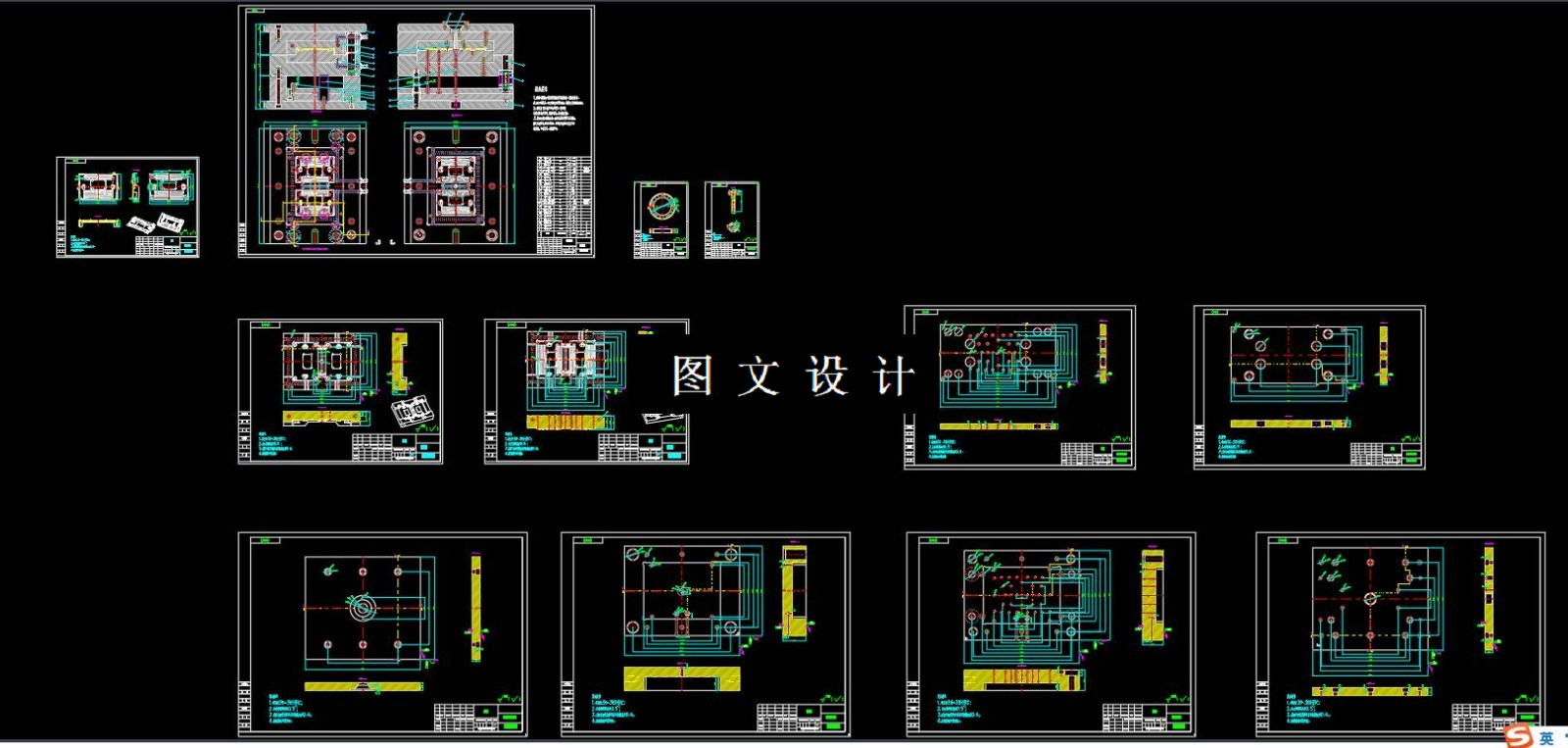

CAD版本图纸，共12张

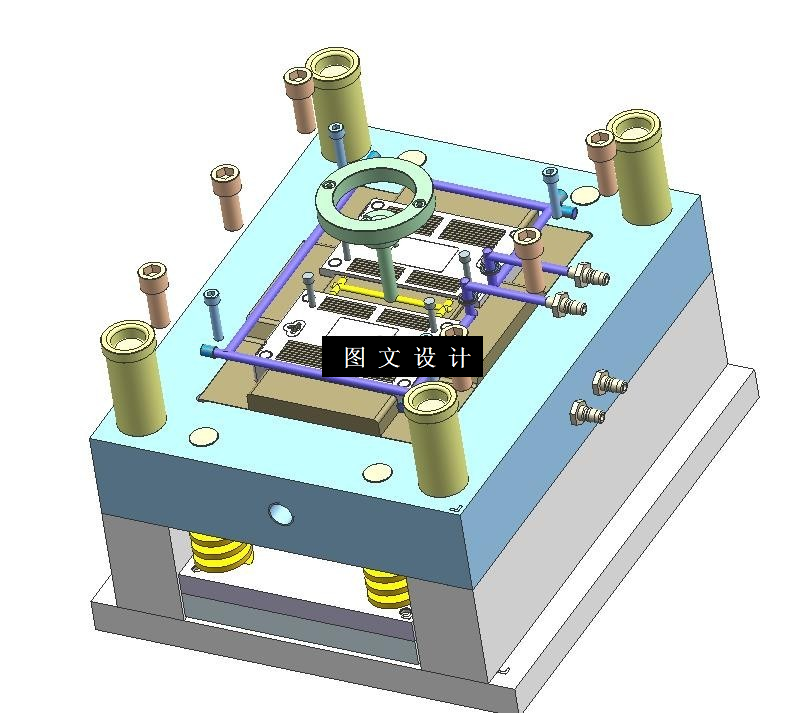

UG三维图一套

模流分析一份

摘要

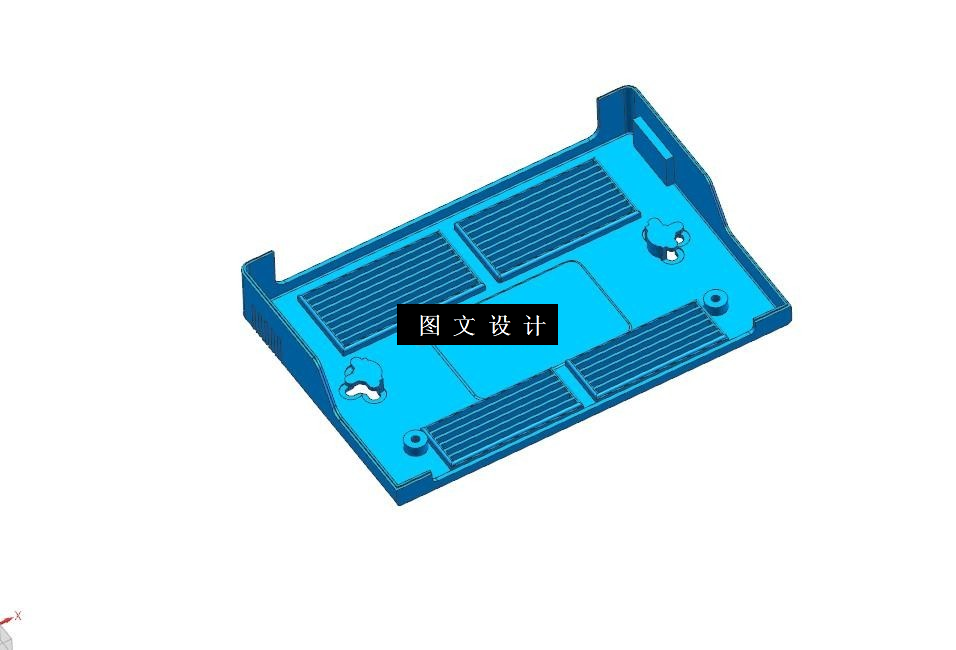

本文生产的目标塑件产品是家用路由器底壳塑件产品，针对该塑件产品研发设计一套注塑模具。第一步，测量了该塑件产品的各项参数，利用建模软件构建了该塑件产品的三维模型。第二步，研究分析了本文家用路由器底壳塑件产品的结构工艺性，综合考虑该产品的实际应用场景，最终选用热塑性塑料材料加工制造该塑件产品。第三步，基于模具设计的各项标准和原则，尽量增加模具设计的经济性，以一模两腔结构设计该套模具，该种模具设计方案的总体结构相对较为简单，运行过程安全可靠。第四步，设计了模具的各个系统，本文设计侧浇口模具浇注系统，利用冷却水道输送冷却水根据需求调整模具温度，从而有效控制塑件产品的成型周期。以镶嵌式结构加工制造模具的型腔部件和型芯部件，选用特殊钢材加工制造模具的各个成型零部件，确保模具具有相对较长的使用寿命周期长度。
