N6137-铰链冲压模具设计 下载积分：90　资料编号： N6137

作品包括:

Word设计说明书1份

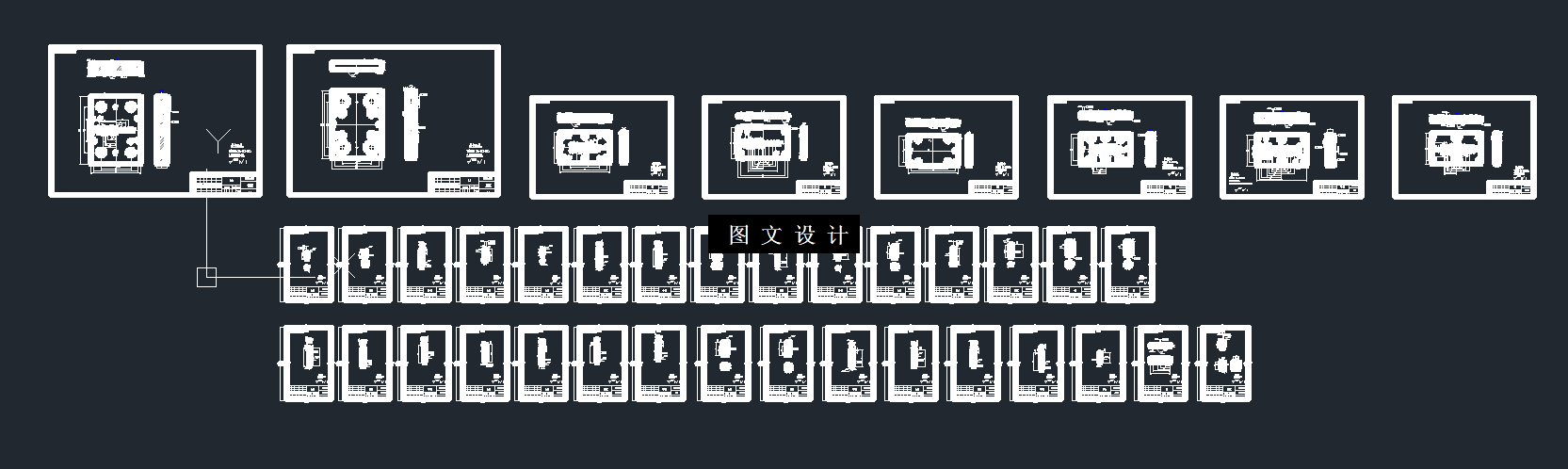

CAD版本图纸，共40张

摘要

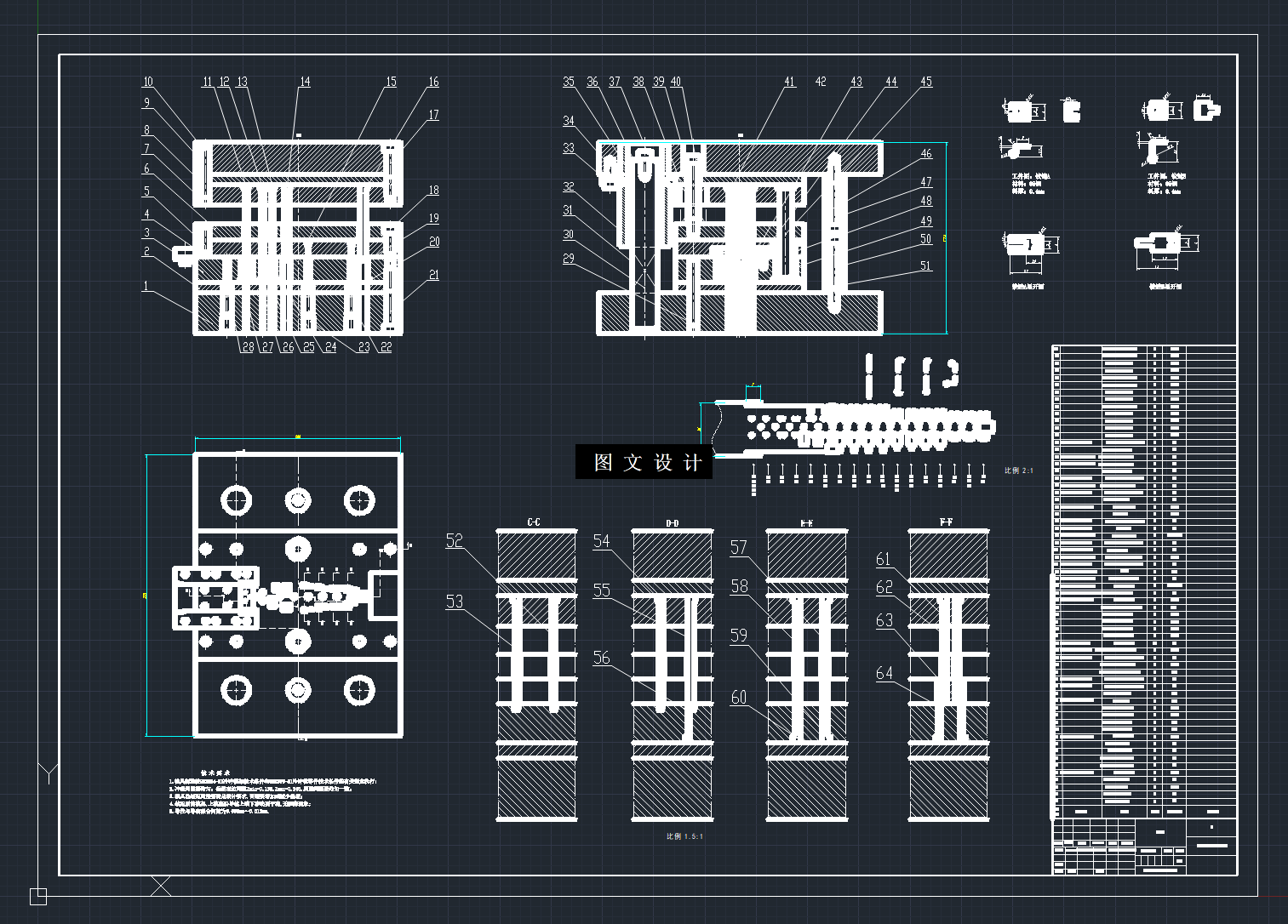

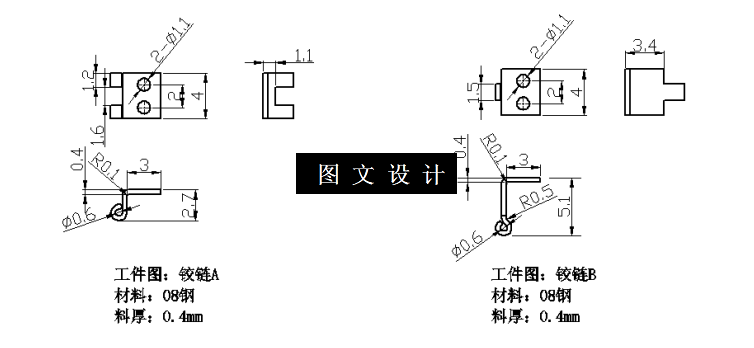

本论文为铰链冲压模具的设计。在制造业快速发展的当下，冲压模具在汽车、电子、航空航天等众多工业生产领域有着很广泛的应用，对其展开研究非常有意义。通过对两个铰链零件成品的分析后可知，两个零件选用的材料为08钢，加工工步涉及落料、冲孔、弯曲、卷圆等多道工序。08钢这种材料具有良好的塑性和韧性，使其在冲压成型过程中表现优异，适合用于制造对表面质量和尺寸精度要求较高的冲压件。 综合以上的分析，最后确定采用级进模具方案。在排样方案上，选择中间载体、双出件的形式，送料步距设定为7mm，材料宽度为26mm，经计算，材料利用率为30.25%。在模具工艺计算环节，精确计算了冲裁力、卸料力、推件力以及弯曲力等，得出模具总冲压力为35.3kN，初选J23-16压力机。同时，确定了导料板导向、侧刃定距、导正销精确定位的定位结构，采用弹性卸料方式，并选用四角导柱模架，确保模具在冲压过程中的精度和稳定性。 最后，对压力机的压力、滑块行程、安装尺寸以及模具闭合高度进行了校核。结果表明，所选的J23-16压力机各项参数均满足设计要求。

关键词：铰链冲压模具；级进模具；工艺计算；模具结构设计；压力机校核
