N6138-飞行器支架冲压模具设计 下载积分：90　资料编号： N6138

作品包括:

Word设计说明书1份

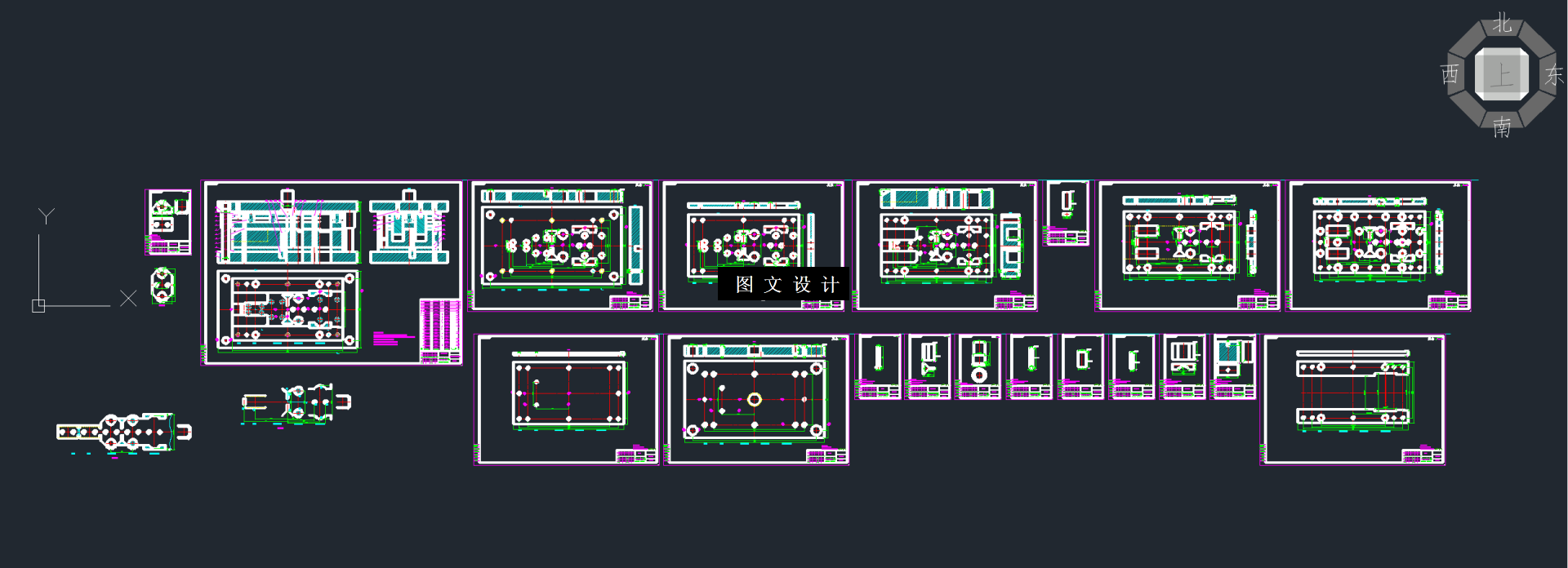

CAD版本图纸，共19张

摘要

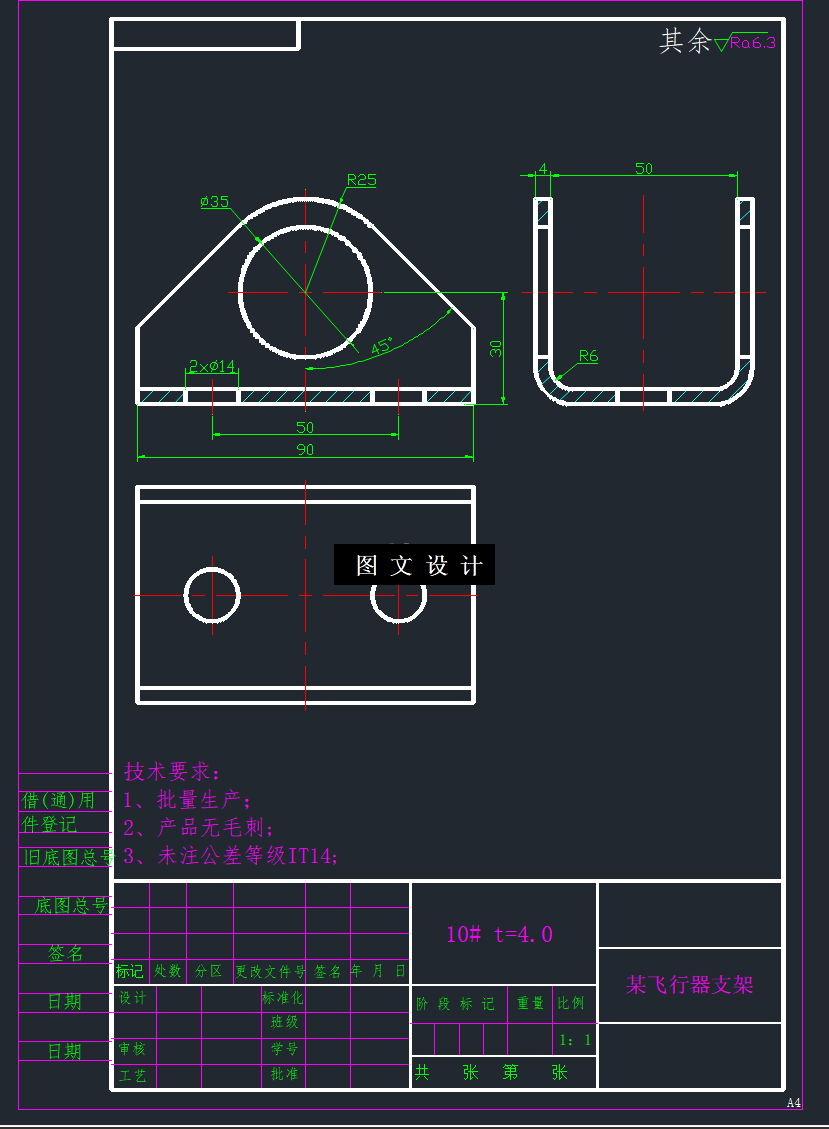

某飞行器支架零件作为日常生活中常见的产品，该产品需要具有一定强度、塑性以及冲压成形性，材料选用10钢，此篇文章中对整体零件以及模具进行了分析、设计以及冲压模具装配图和零件图的绘制。 本次课题，分析了制件的外形、结构、材料以及将冲制该产品需要用到的级进模结构冲裁方案，通过和复合模、单工序进行了对比，由此决定了级进模冲裁，对此，将制件进行毛坯计算，并通过搭边值、载体形式、结合排样原则以及排样方式对比选择绘制了模具排样图，并通过排样图得出了各个刃口的位置，因此可计算出模具的压力中心，以此来保证冲裁平衡，使得模具的寿命得到保证，然后通过公式计算出模具所需的冲裁力，对于此类含有多工序的冲裁件，冲裁力包含有落料、冲孔、弯曲等部分力，在计算出的冲裁力的基础上选择匹配的压力机型号，再利用公式计算出主要成形零件的刃口尺寸，最后，结合上述结构，设计和选取整个模具所需的结构，利用CAD软件绘制装配图和零件图，最后编写为此说明书。

关键词：某飞行器支架零件；冲压模具；级进模；排样图；冲裁力；压力中心；刃口尺寸计算；
