N6142-U形弯曲件级进模设计-长25 下载积分：80　资料编号： N6142

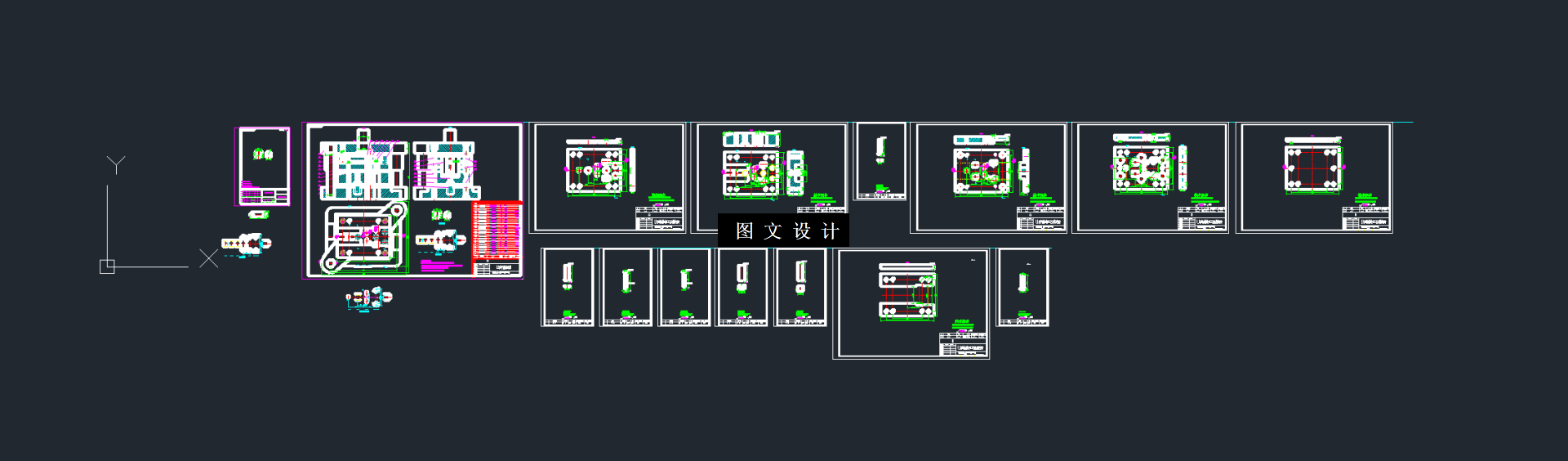

作品包括:

Word设计说明书1份

CAD版本图纸，共15张

摘要

模具所设计的领域，无处不在，涉及到生活中的每个角落，因此它为工业的进步和发展，提供了很多的技术支持，从而引发出很多的新产品。新世纪的发展，离不开模具技术的提高，冲压模具技术，作为模具技术领域中的一种，其生产出的产品，占了模具总产品数量的2/3，它能满足常见金属材料的成型加工，和传统加工技术相比，效率高，精度高，更能实现自动化。 本次课题，以一个Z形支架为例，依据这样的零件及尺寸，设计其冲压模具。课题内容，主要介绍模具的整个设计流程，以及相关的计算和校核。首先，要了解常见模具的结构，模具行业的发展，以及进展的趋势。再结合本次所选择零件，对其进行工艺分析，并进行展开尺寸计算，然后，通过针对落料，冲孔，折弯等，这些基本工序的组合实现。考虑到模具的生产速度，制造成本和难度，最终拟定采用复合模生产。

关键词：工序计算、制造成本、模具结构
