N6184-内孔研磨机设计【含SW三维图】 下载积分：50　资料编号： N6184

作品包括:

Word设计说明书1份

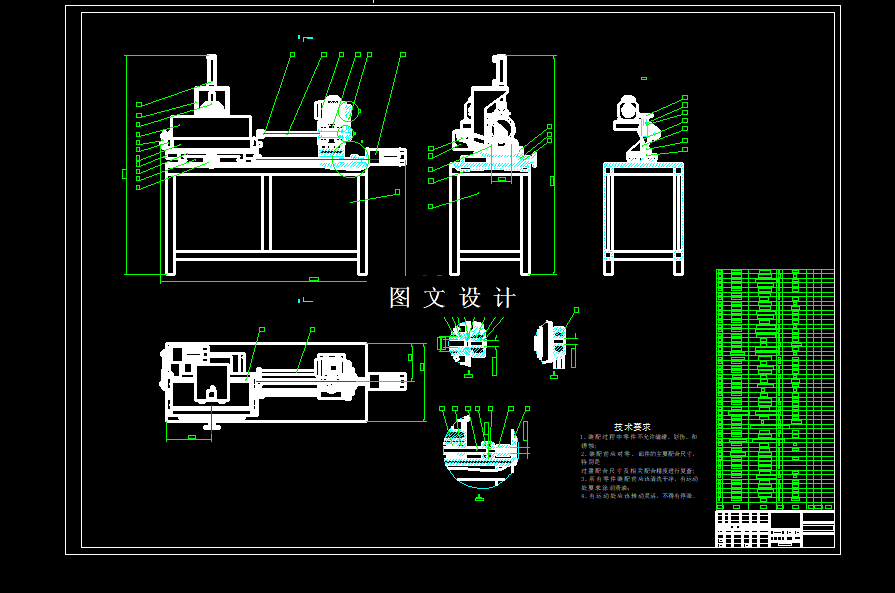

CAD版本图纸，共5张

SW三维图一套

摘要

此设计是一种用于去除管件内壁毛刺、凸起、锈蚀等缺陷的设备。按照设计要求与各部分的功能可以划分为三个组成部分，即基座、夹持机构、打磨机构。 打磨机构：打磨机构是管件内壁打磨机的核心部分作用是通过高速旋转的打磨头对管件内壁进行摩擦和打磨，去除表面缺陷。主要包括：主电机、打磨头及轴、驱动结构、辅助电机、滚轮丝杠结构等。夹持机构：夹持机构用于固定管件，使其在打磨过程中保持稳定，确保管件在打磨过程中不会移动或振动，关乎管壁的打磨精度。夹持机构通常包括：转动座、夹持组件、气缸驱动结构。基座：它是打磨机的支撑结构，通常具有工作平台，用于安装夹持机构和打磨机构。其作用是提供稳定的支撑，确保设备在运行过程中保持平稳。
