N6272-汽车变速箱试验台设计【含Creo三维图】 下载积分：50　资料编号： N6272

作品包括:

Word设计说明书1份

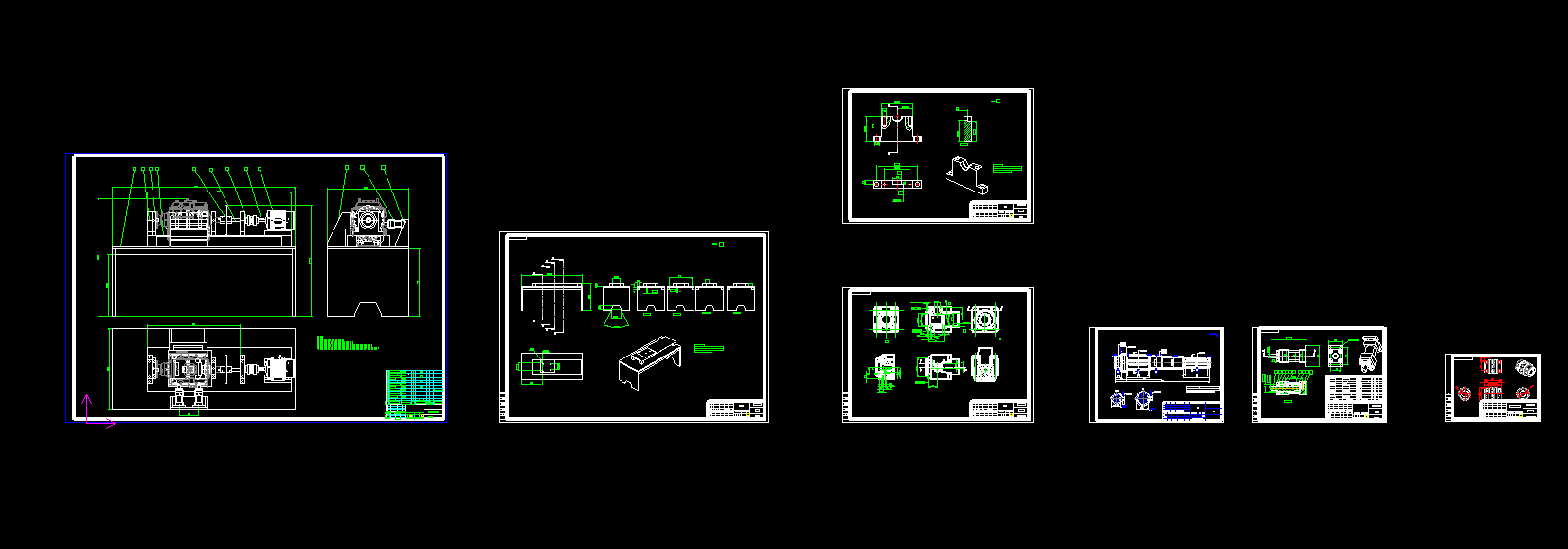

CAD版本图纸，共7张

Creo三维图一套

摘要

本文中的试验台是基于后置后驱机械式变速器的构型设计开发的，同时参照我国汽车行业标准《QC/T568-2010汽车机械式变速器总成台架试验方法》，研究和开发了一套合理的后置后驱机械式变速器性能试验台的部分技术结构设计方案。 本文主要研究工作如下： 第一，为制定试验台的整体方案，从台架布置形式、控制系统等方面着手进行分析，选择确定了直线型布置形式的试验台构型布局方案； 第二，对试验台的机械系统进行了相关零部件的设计与选型，完成了试验台总装图和零件图的设计工作； 第三，为实现试验台的结构强度刚度要求，对其中的零部件进行了ansys静力学仿真分析，经分析，结构强度满足设计指标和使用工况要求； 本试验台的研制与应用，为变速器性能的智能化检测提供了有效的技术平台，必将提升汽车企业的测试技术水平。

 关键词：变速器试验台；夹紧装置；虚拟样机；结构设计
