N6349-曲轴法兰孔夹具设计【含UG三维图】 下载积分：600　资料编号： N6349

作品包括:

Word设计说明书1份

CAD版本图纸，共24张

UG三维图一套

摘要

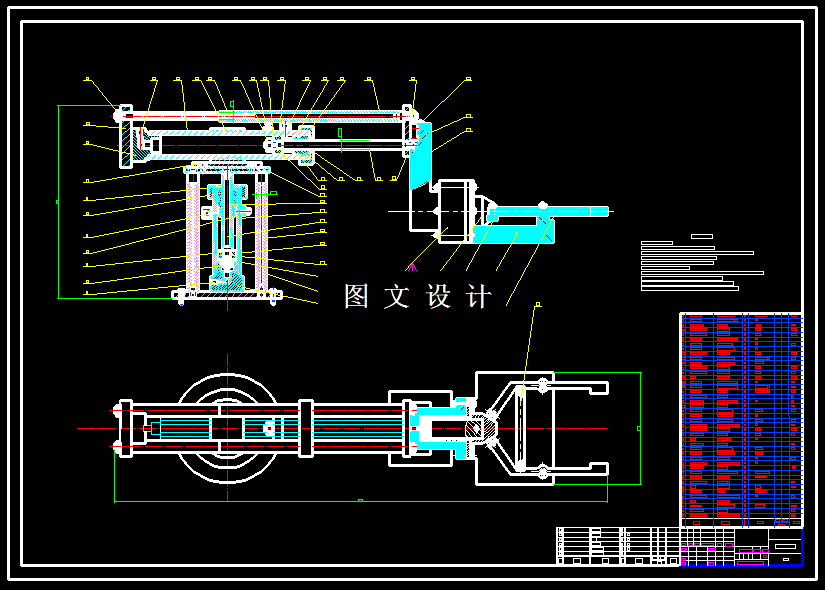

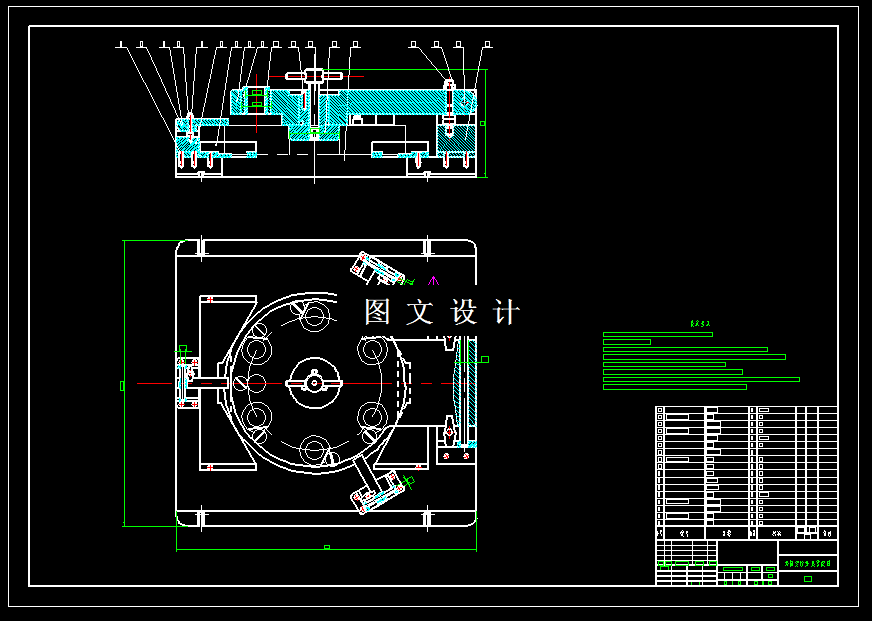

此次设计是一种曲轴法兰钻孔夹具，主要加工的部位是平面和孔。根据任务书的要求，需要设计两套不同定位类型的夹具，包括定位、夹紧、夹具体以及其他装置，还需要完成工件的装夹动作，因此还设计了机械手。本设计说明书包括安装在夹具底座上的V型块组件、压紧螺杆和压板。压板通过圆销和螺母固定在调节螺杆的一端，压紧螺杆通过夹具圆销和螺母固定在V型块组件上，可以绕圆销连接处转动，通过六角螺母的旋转来实现对夹具的压紧或放松。其有益效果在于，工件的拆卸、换装更快捷，省时省力，提高了生产效率，提高经济效益。
